Ang isang sukat ng presyon ay isang instrumento na ginamit upang masukat ang presyon na mas mataas kaysa sa presyon ng atmospera.

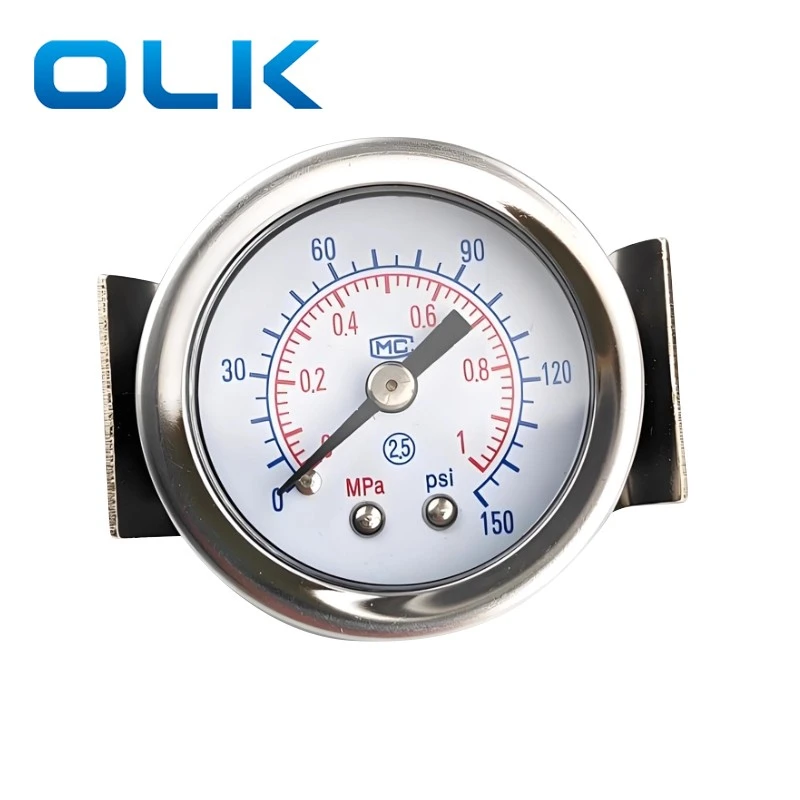

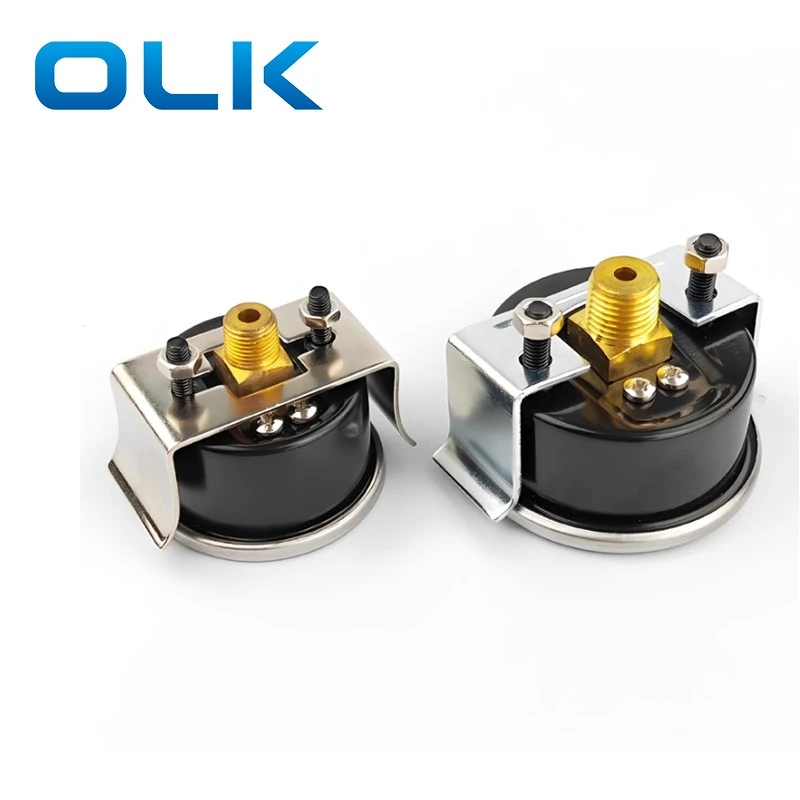

Nagtatampok ang Airtac Type GU Pressure Gauge ng isang koneksyon na may sinulid na tanso, hindi kinakalawang na asero bezel, itim na kaso, pagtutugma ng bracket, at dalawang mani.
Ang dual-scale display ay nagbibigay ng mas malinaw na pagbabasa, at ang pointer ay gumagalaw nang mas tumpak.
· I -clear ang pagpapakita: Malaking disenyo ng dial na may dual scale, madaling basahin.
· Malakas na Konstruksyon: Kaso ng Bakal na may window ng high-transparency, lumalaban sa epekto at panginginig ng boses.
· Iba't ibang mga pagtutukoy: Magagamit sa maraming mga saklaw ng presyon at laki ng port (kabilang ang 1/8 "at 1/4").
· Malawak na aplikasyon: Angkop para sa mga regulator ng filter, mga yunit ng paghahanda ng hangin, at kagamitan sa pneumatic.
|
Pag -order ng code |
|||
|
G |
U |
- |
40 |
|
Modelo |
Mount type code |
|
Diameter ng dial |
|
G: Pressure gauge |
S: Standard mount |
|
40: 40mm |
|
|
F: flange mount |
|
50: 50mm |
|
|
U: panel mount |
|
60: 60mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modelo |
GU40 |
GU50 |
GU60 |
|
Fluid |
Hangin |
||
|
Laki ng port |
1/8 |
1/4 |
1/4 |
|
Saklaw ng temperatura |
-40--70 ℃ |
||
|
Baitang ng kawastuhan |
2.5 |
||
|
Ang saklaw ng presyon ng mga yunit at tagubilin |
N: 0 ~ 1.0MPa (karaniwang uri); 0 ~ 0.4MPa (mas mababang uri ng presyon) |
||
|
B: 0 ~ 10 bar (karaniwang uri); 0 ~ 4 bar (mas mababang uri ng presyon) |
|||
|
P: 0 ~ 140psi (karaniwang uri); 0 ~ 60psi (mas mababang uri ng presyon) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (dual-scale display, standard type) 0 ~ 4kgf/cm2and 0 ~ 60psi (dual-scale display, mas mababang uri ng presyon) |
|||
|
Materyal ng mga pangunahing bahagi |
Core: tanso; shell: |
||
1. Kung ang tubig, langis, o iba pang mga likido ay pumapasok sa loob ng gauge, ang pagbabasa ng presyon ay maaaring mali.
2.Move ang itaas at mas mababang limitasyon ng mga payo sa pamamagitan ng kamay. Kung gumagamit ka ng isang maliit na distornilyador o iba pang mga tool, mag -ingat na huwag mag -scrat ng dial o yumuko ang pointer.
3.May hindi gumamit sa mga lugar na may kinakaing unti -unting gas. Ang window ay gawa sa plastik, kaya huwag hayaan itong hawakan ang mga kemikal. Huwag gumamit sa mga lugar na may panginginig ng boses o pagkabigla.
4.Ang pagkakaiba -iba ng presyon ng presyon ay dapat na mai -install nang patayo. Ikonekta ang "mataas" na port sa high-pressure side at ang "mababang" port sa mababang presyon. Ginagamit ito upang masukat ang pagkawala ng presyon ng mga filter upang malaman kung kailan baguhin ang elemento ng filter.
5. Kung kailangan mo ng tumpak na pagsukat ng presyon, gumamit ng isang katumpakan na sukat ng presyon.
6. Kapag ang pagpili ng isang sukat ng presyon, ang saklaw ng pagtatrabaho ay dapat na tungkol sa 20% na mas mababa kaysa sa maximum na presyon na ipinakita sa gauge.
7.Kung biglang nagbago ang presyon ng system dahil sa pulsation o epekto, maaaring hindi tama ang pagbabasa. Gumawa ng mga panukalang proteksiyon.
8.Check at i -calibrate ang regular na presyon ng presyon.
Ano ang ibig sabihin ng GS/GF/GU sa gauge ng presyon?
Ang GS Series pressure gauge ay karaniwang mount; gf series pressure gauge ay flange mount; gu seies pressure gauge ay panel mount.
Ano ang grade ng katumpakan ng gu gauge?
Baitang ng kawastuhan: 2.5
Ano ang saklaw ng presyon ng presyon ng presyon ng GU?
Ang pagsukat ng saklaw ng gauge ng presyon ng GU ay karaniwang 0-1 MPa
