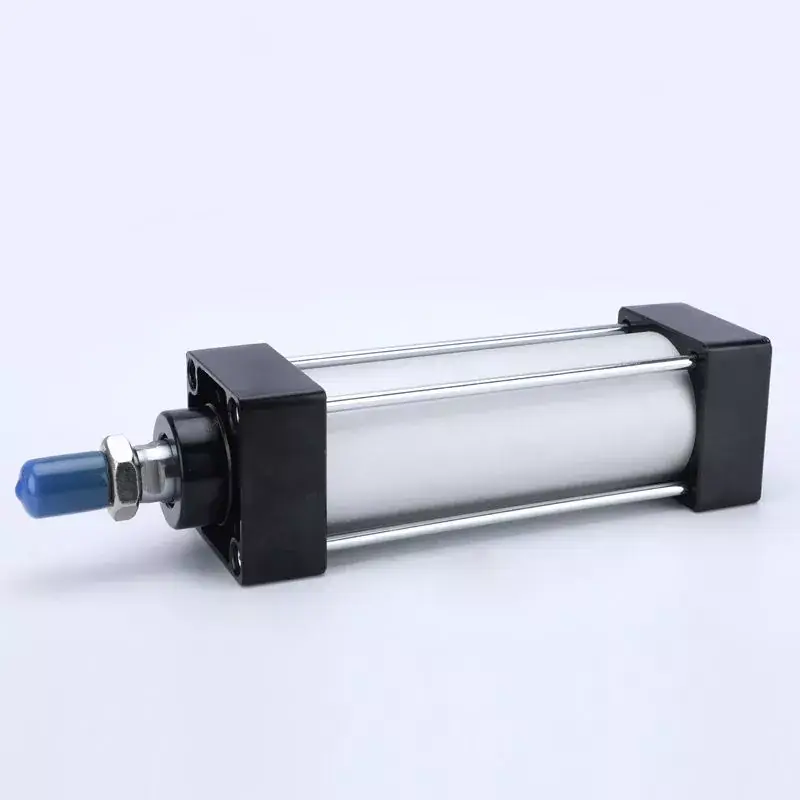

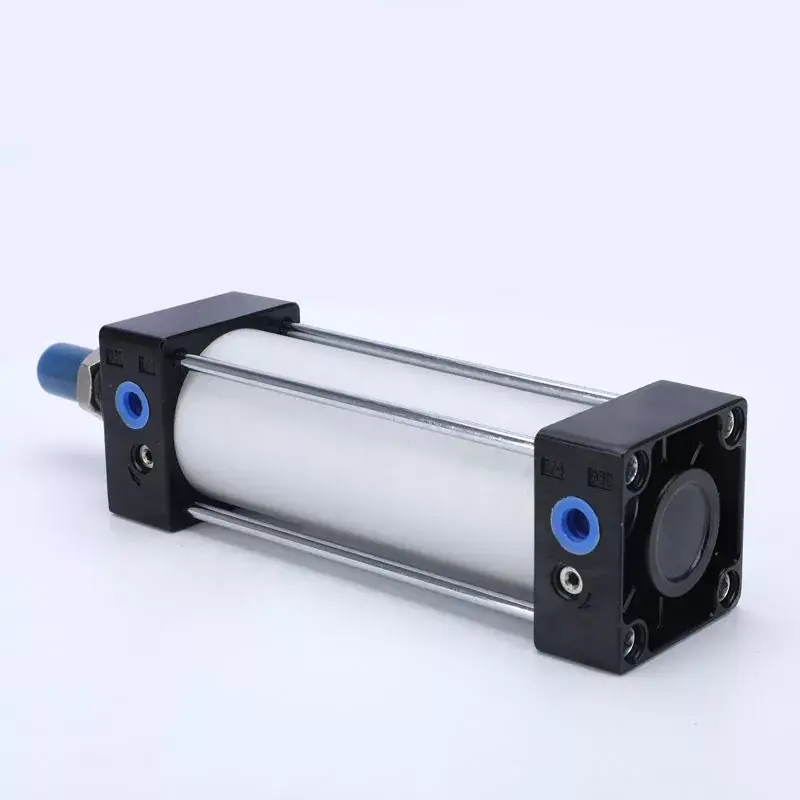

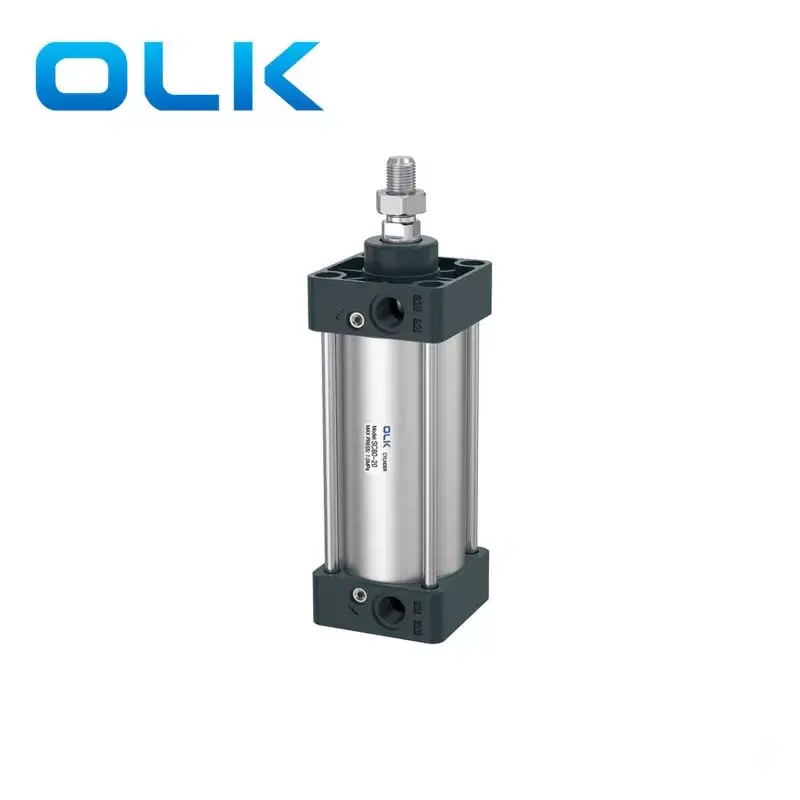

SC Series Standard Cylinder

Maligayang pagdating sa pakyawan na serye ng SC Series Standard Cylinder mula sa amin, ang bawat kahilingan mula sa mga customer ay sumagot sa loob ng 24 na oras.OULEIKAI (OLK) ay ang propesyonal na tagagawa, nais naming magbigay sa iyo ng mga serye ng mga serye ng SC at mag-aalok kami sa iyo ng pinakamahusay na pagkatapos ng pagbebenta ng serbisyo at napapanahong paghahatid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang OLK ay tagagawa at tagapagtustos ng Tsina na pangunahing gumagawa ng standard na cylinder ng serye ng SC na may maraming taon ng karanasan. Inaasahan kong bumuo ng relasyon sa negosyo sa iyo. Ang mga standard na serye ng SC na pneumatic cylinders ay gawa gamit ang magaan na materyales tulad ng aluminyo haluang metal, na nagreresulta sa nabawasan na timbang na makakatulong na mapabuti ang kahusayan sa pagpapatakbo ng kagamitan. Ang mga ito ay nailalarawan sa pamamagitan ng compact na disenyo at maliit na sukat, na nagpapahintulot sa pag -install sa limitadong mga puwang, na angkop para sa mga senaryo na may mga hadlang sa espasyo. Kung ikukumpara sa ISO 15552 standard cylinders, ang mga serye ng SC series ng parehong diameter ay may mas maliit na haba. Ang kanilang pagsasaayos ng unan ay mas maayos.

Sa pamamagitan ng iba't ibang mga sukat at mga modelo na magagamit, natutugunan nila ang mga hinihingi ng mga linya ng paggawa ng automation, mga machine ng packaging, at mga robotic na aplikasyon, kabilang ang mga pag -andar tulad ng linear na pagtulak at pag -ikot.

Ang OLK, bilang isang tagagawa ng pneumatic sa China, ay maaaring magdisenyo at makagawa ng mga cylinders na may iba't ibang mga diametro at stroke ayon sa detalyadong mga kinakailangan ng customer at aktwal na mga pangangailangan. Bilang karagdagan, maaari silang magamit sa mga sangkap ng silindro tulad ng CA, CB, flanges, at mga fittings. Nag-aalok ang standard na serye ng Pneumatic cylinder na mapagkumpitensya sa pagpepresyo, na nagbibigay ng mas mataas na pagiging epektibo sa mga customer.

Oulikai SC Series Standard Cylinder Gamit

Mga tampok na serye ng Cylinder ng SC Series:

1. Ang karaniwang pneumatic cylinder ng aming kumpanya.

2. Ang selyo ng piston ay nagpatibay ng isang espesyal na double-sided sealing istraktura, compact sa laki, na may pag-iimbak ng langis.

3. Ito ay isang uri ng baras na silindro, na may mga takip sa harap at likuran na konektado sa aluminyo tube cylinder na may mga haligi, tinitiyak ang mahusay na pagiging maaasahan.

4. Kumpara sa mga karaniwang cylinders ng IS01555, ang mga cylinders ng serye ng SC ay may mas maliit na haba para sa parehong diameter ng silindro.

5. Makinis na pagsasaayos ng cushioning ng silindro.

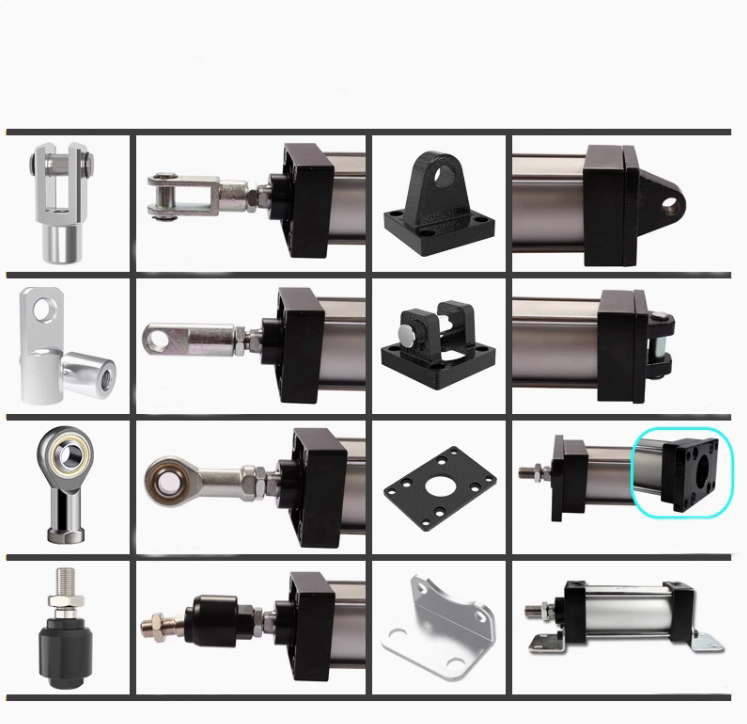

6. Iba't ibang mga pagtutukoy ng mga cylinders at mga accessory sa pag -mount ng silindro ay magagamit para sa pagpili ng customer.

7. Ang mga materyales na may mataas na temperatura na lumalaban ay pinili upang matiyak na ang silindro ay nagpapatakbo nang normal sa ilalim ng mga kondisyon ng hanggang sa 150 ° C.

	6	10	15	20	25	32
Nagtatrabaho medium	Hangin
Mode ng pagkilos	Dobleng kumikilos
Maximum na presyon ng operating	0.7Mpa
Minimum na presyon ng operating	0.15Mpa	0.1Mpa		0.05Mpa
Temperatura ng pagpapatakbo	-10 ° C hanggang 60 ° C (nang walang pagyeyelo)
Bilis ng pagpapatakbo	30-300mm/s	30-800mm/s	30-700mm/s		30-600mm/s
Saklaw ng pagsasaayos ng stroke	0 ~ 5mm
Laki ng port	M5 × 0.8				1/8.
Uri ng tindig	Slide tindig, ball bushing

Bore size (mm)	32	40	50	63	80	100
Acting mode	Dobleng kumikilos
Nagtatrabaho medium	Nalinis na hangin
Paggawa ng presyon	0.1-1.0 MPa (14-145psi)
Proof Pressure	1.5 MPa (215psi)
Saklaw ng temperatura ng pagtatrabaho	'-20-80 ℃
	30-800
Mode ng buffering	Nababagay
Distansya ng buffering (mm)	21				28	29
Laki ng port	PT1/8	PT1/4		PT3/8		PT1/2

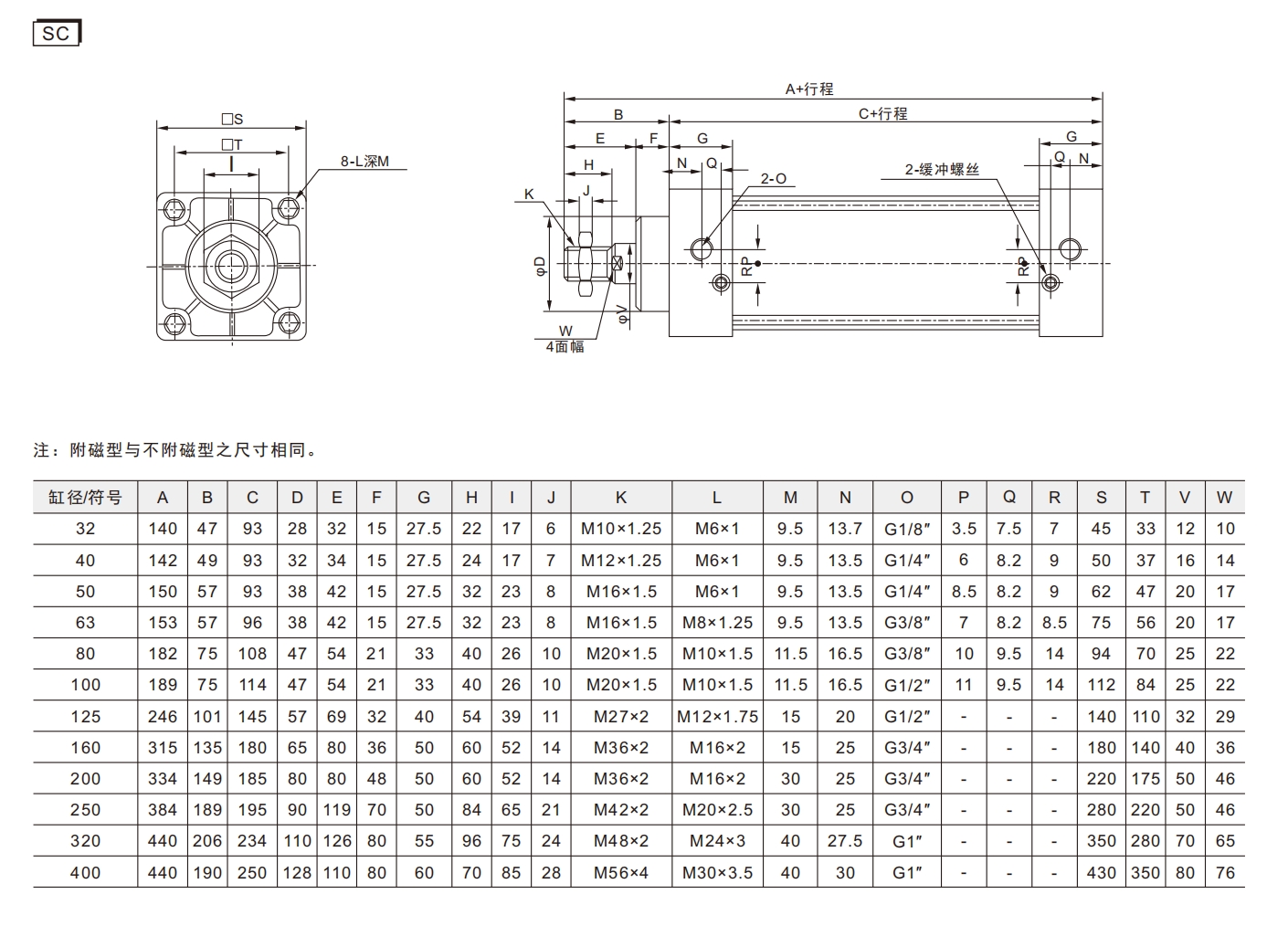

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8 ''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4 ''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6X1	9.5	13.5	G1/4 ''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8X1.25	9.5	13.5	G3/8 ''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8 ''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2 ''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27x2	M12X1.75	15	20	G1/2 ''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4 ''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4 ''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4 ''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24x3	40	27.5	G1 ''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1 ''	-	-	-	430	350	80	76

T: Ano ang pagkakaiba sa pagitan ng saklaw ng pagtatrabaho ng presyon na ginamit sa serye ng Air cylinder ng SC at ang presyon ng patunay?

A: Saklaw ng Paggawa ng Presyon: Sa loob ng saklaw na ito, ang silindro ay maaaring magsimula, gumana, at mapanatili nang normal ang pagganap nito. Saklaw ng presyon ng cylinder ng SC air: 0.1 MPa -1.0 MPa (14-145psi); Ang paglampas sa saklaw na ito ay maaaring magresulta sa pagkaantala ng paggalaw, pagkabigo ng selyo, o pinsala.

Patunay na presyon: Tumutukoy ito sa maximum na limitasyon ng presyon na itinakda ng tagagawa sa panahon ng pagsubok sa pabrika, na nagpapahiwatig ng pinakamataas na presyon ng hangin na ang istraktura ng produkto ay maaaring makatiis sa isang maikling panahon nang hindi sumabog, nagpapabagal, o permanenteng nakakasira. Hindi normal na presyon ng trabaho, ginagamit lamang upang mapatunayan ang lakas;

Karaniwan, ito ay tungkol sa 1.5 beses sa itaas na limitasyon ng presyon ng trabaho;

SC Air Cylinder Proof Pressure: 1.5 MPa (215psi)
