Mabilis na kumonekta ng tubo

Ano ang angkop na pneumatic Quick Connect Tube?

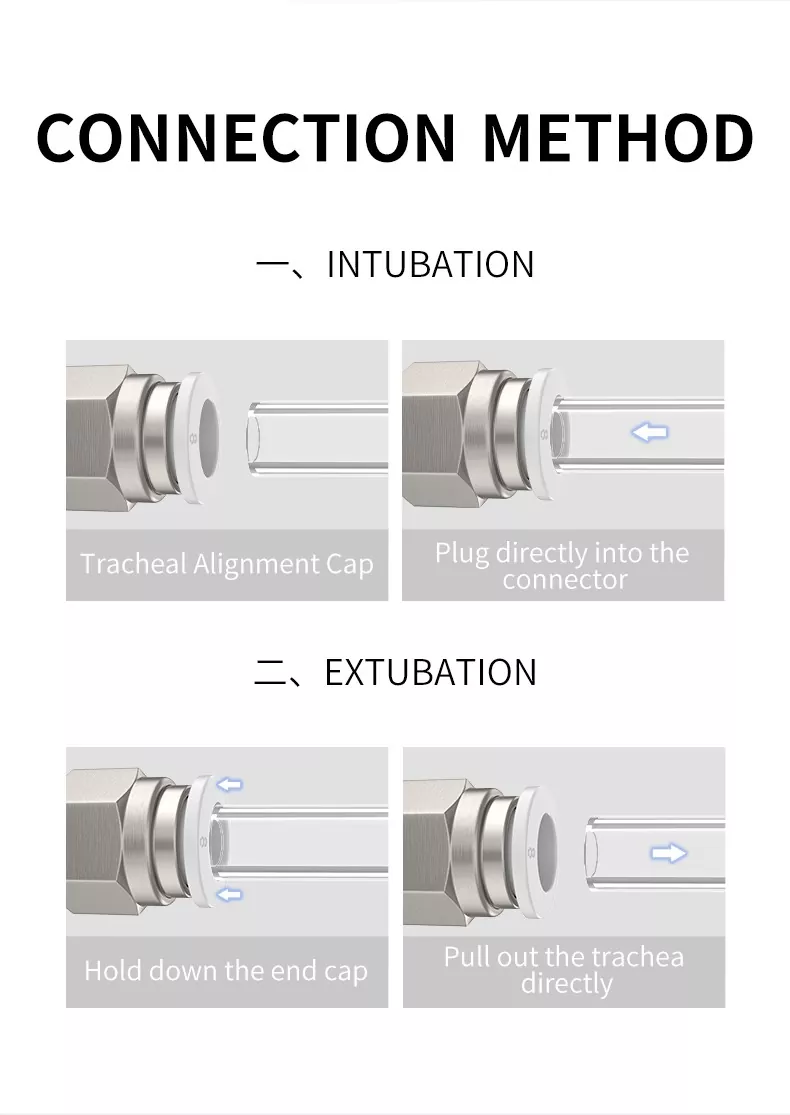

Mabilis na Pagkonekta ng Tube Payagan ang ligtas na koneksyon sa pamamagitan lamang ng pagtulak sa tubo sa lahat ng paraan.

Upang alisin ang tubo, itulak muna ang paglabas ng manggas sa loob nang pantay -pantay upang buksan ang collet ng tagsibol, at pagkatapos ay madaling makuha ang tubo.

Mga Tampok:

Ang mabilis na pagkonekta ng mga fittings ng tubo ay ginagamit sa pneumatic tybe system

Ang mga pneumatic tube fittings na may iba't ibang uri ay maaaring matugunan ang lahat ng mga neeeds sa pneumatic tube system

Kahit na matapos mai -install, ang direksyon ng tubo ay maaaring malayang mabago

Ang nickel-plated na katawan ng tanso ay corrosion-proof at anti-polusyon

Ang lahat ng R at NPT Threads Glue ay may epekto sa pagbubuklod.

Ang lahat ng mga tuwid na mga thread ay pamantayan o singsing.

Ang talahanayan ng paghahambing sa thread para sa mga pneumatic fittings

55 ° taper tube thread
Code	01	02	03	04	06
Thread	R1/8	R1/4	R3/8	1/2	R3/4
55 ° Straight Tube Thread
Code	G01	G02	G03	G04	G06
Thread	G1/8	G1/4	G3/8	G1/2	G3/4
Metric Thread
Code	M3	M5		M6
Thread	M3X0.5	M5X0.8		M6X1.0
60 ° taper tube thread
Code	N01	N02	N03	N04	N06
Thread	NPT1 / 8	NPT1 / 4	NPT3/8	NPT1 / 2	NPT3/4
Pinag -isang pinong pitch thread
Code	U10
Thread	10-32Unf

TANDAAN: Ang OLK pneumatic fitting ay ipinadala sa pamamagitan ng default na may mga thread ng taper. Kung kinakailangan ang iba pang mga uri ng thread (hal., Parallel, sukatan, NPT, atbp.

Karaniwang mga thread at mga pamantayan ng thread para sa mabilis na pagkonekta ng tubo na angkop

Uri ng Thread	Thread code	Form ng thread	Anggulo ng thread (α)	Uri ng pagtutugma	Mga Pamantayan	Karaniwang code	Karaniwang samahan
BSPP (cylindrical, non-sewing)	G	Panloob/Panlabas	55 °	Parallel/kahanay	ISO 228-1 2003	ISO	ISO - International Organization for Standardization
	BSPP	Panloob/Panlabas	55 °	Parallel/kahanay	GB/T 7307 2001	GB	SAC - Standardization Administration ng China
	Pf	Panloob/Panlabas	55 °	Parallel/kahanay	BS 228-1 2003	BS	BSI - Institusyon ng British Standards
					Jis B 0202	Siya	JISC - Komite ng Pamantayang Pang -industriya ng Hapon
					KS B 0221	KS	Kats - Korean Agency para sa Teknolohiya at Pamantayan
BSPT (tapered, sealing)	RP	Panloob	55 °	Tapered/kahanay	ISO 7-1	ISO	ISO - International Organization for Standardization
	RC	Panloob		Tapered/kahanay	GB/T 7306-1987	GB	SAC - Standardization Administration ng China
	R	Panlabas		Tapered/kahanay	BS 21 1985	BS	BSI - Institusyon ng British Standards
	BSPT	Panloob/Panlabas	55 °	Tapered/tapered	Jis B 0203	Siya	JISC - Komite ng Pamantayang Pang -industriya ng Hapon
	Pt	Panloob/Panlabas		Tapered/tapered	KS B 0222	KS	Kats - Korean Agency para sa Teknolohiya at Pamantayan
NPSC (American Internal)	NPSC	Panloob	60 °	Tapered/kahanay	ANSI B1.20.1-1983	ANSI	ANSI - American National Standards Institute
					GB/T 12716-2002M	GB	SAC - Standardization Administration ng China
NPT (American Tapered)	Npt	Panloob/Panlabas	60 °	Tapered/tapered	ANSI B1.20.1-1983	ANSI	ANSI - American National Standards Institute
					GB/T 12716-2002M	GB	SAC - Standardization Administration ng China
Metric Thread	M	Panloob/Panlabas	60 °	Parallel/kahanay	ISO 261-1998	ISO	ISO - International Organization for Standardization
					GB/T 1193-2003	GB	SAC - Standardization Administration ng China

Pag -iingat para sa pagkonekta sa medyas

1. Upang kumpirmahin na ang pangwakas na cross-section ng hose ay patayo, walang mga gasgas sa panlabas na circumference ng hose.Ang hose ay hindi elliptical.

2. Siguraduhing kumpirmahin na ang hose ay ipinasok sa dulo ng hose .otherwise, mayroong pagtagas ng hangin.

3. Siguraduhing kumpirmahin na ang hose ay hindi kukunin pagkatapos na maipasok ang hose.

Pag -iingat sa pagkakakonekta ng tubo

1 bago mag -disconnect ng tubo, siguraduhing kumpirmahin na ang presyon sa loob ng tubo ay nasa '0'.

2. Pindutin nang pantay -pantay ang singsing ng paglabas sa ilalim at hilahin ang tubo.Kung ang singsing ng paglabas ay hindi pinindot sa lugar, ang tubo ay posibleng hindi mahila o maaaring mapilit.Ang mga labi ng tubo ay maaaring manatili sa loob ng tubo na umaangkop.

View as

PD Run tee push sa tubo na umaangkop

Maligayang pagdating sa pakyawan o na -customize na PD Run tee push sa tubo na umaangkop mula sa aming pabrika anumang oras. Bibigyan ka namin ng mga presyo ng diskwento sa pabrika para sa aming mga produkto. Ang OLK ay pd run tee push sa tubo na angkop sa mga tagagawa at supplier sa China.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Pb branch tee push sa tubo na umaangkop

Ang OLK ay isa sa sikat na China PB branch tee push sa tubo na angkop na mga tagagawa at supplier. Ang aming pabrika ay nagdadalubhasa sa paggawa ng PB branch tee push sa tubo na umaangkop. Maligayang pagdating upang bumili ng PB branch tee push sa tubo na umaangkop mula sa OLK. Ang bawat kahilingan mula sa mga customer ay sumagot sa loob ng 24 na oras.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

PL male elbow push sa tubo na umaangkop

Bilang isang propesyonal na PL male elbow push sa tubo na angkop na paggawa, maaari mong matiyak na bumili ng PL male elbow push sa tubo na umaangkop mula sa aming pabrika at OLK ay mag-aalok sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

PC male thread tuwid na push sa tubo na umaangkop

Maaari kang matiyak na bumili ng PC male thread na tuwid na push sa tubo na umaangkop mula sa pabrika ng OLK at mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Tingnan ang Higit Pa >> Magpadala ng Inquiry >>

Ang propesyonal na tagagawa at supplier ng China Mabilis na kumonekta ng tubo, mayroon kaming sariling pabrika. Maligayang pagdating sa pagbili ng Mabilis na kumonekta ng tubo mula sa amin. Bibigyan ka namin ng kasiya-siyang panipi. Magtulungan tayo sa isa't isa upang lumikha ng mas magandang kinabukasan at pakinabang sa isa't isa.
