AIRTAC TYPE M5 series 5/2 way mechanical button valve na ginawa ng OLK pneumatic company. Ang M5 mechanical valve ay isang sliding column structure. Ang mga exhuaust port na matatagpuan sa valve body. M5 button valve ay mas madaling i-install ang muffler para mabawasan ang ingay at polusyon .Ang M5 Series Mechanical Button Control Valve 5 Way, habang ang M5-210 ay nag-aalok ng G1/8 at G1/4 na mga interface thread.
simbolo:
Code ng pag-order
M5
PM
210
06
R
Uri ng pindutan
Code
LAKI NG PORT
Kulay ng button
Uri ng M5:M
B:Basic Type (M5B)
110:110 serye solong kontrol
100:06:G/18
PL: PULA
C: Uri ng Long Handle (M5C)
210:210 serye solong kontrol
200:06:G1/8
PP/PF/PM/HS:PULANG, BERDE, ITIM
D: Uri ng Maikling Handle (M5D)
200:08G1/4
R:Uri ng Roller Lever (M5R)
L:Uri ng Unidirectional Roller Lever (M5L)
Y:Uri ng Rocker Arm (M5Y)
PM:Mushroom Head Button Type (M5PM)
PP:Uri ng Nakataas na Pindutan sa Ulo (M5PP)
PF:Uri ng Flat Head Button (M5PF)
PL: Uri ng Pindutan ng Emergency Stop Impact (M5PL)
HS: Uri ng Selector (M5HS)

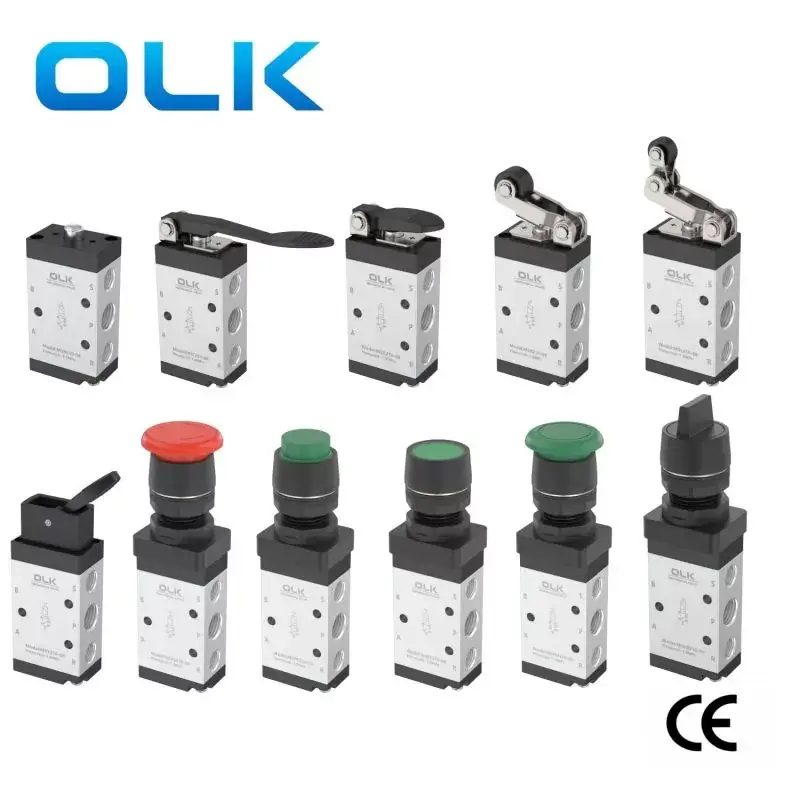

- Pangunahing Uri (M5B)

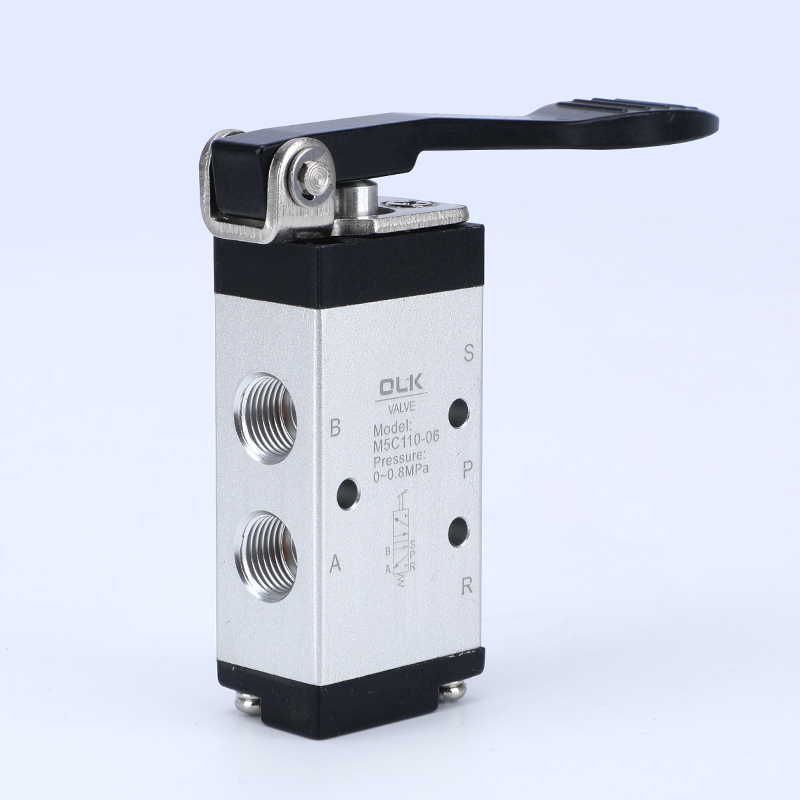

- Uri ng Mahabang Handle (M5C)
- Uri ng Maikling Handle (M5D)

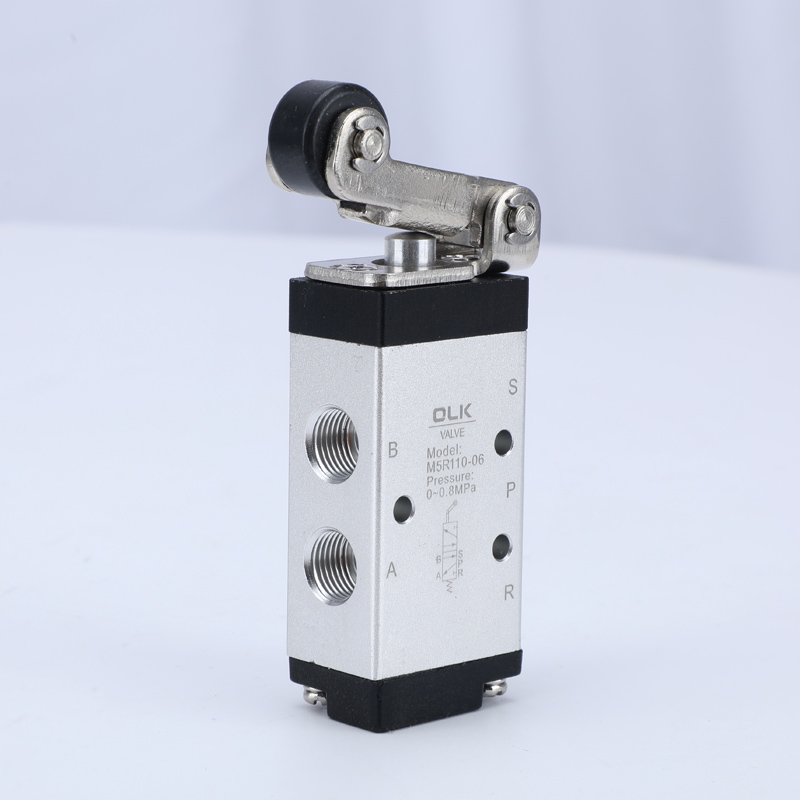

- Uri ng Roller Lever (M5R)

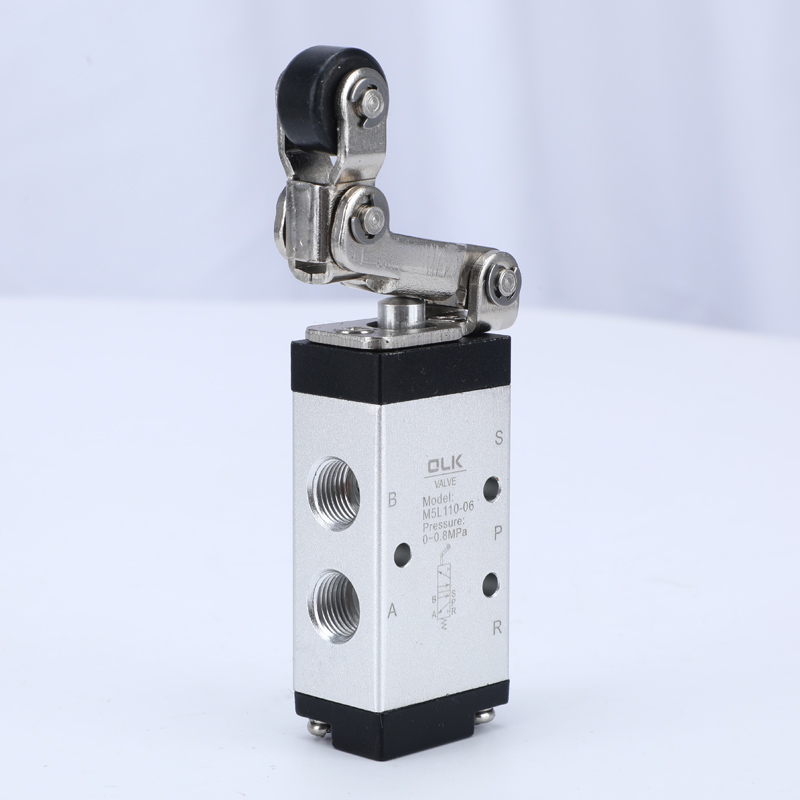

- Uri ng Unidirectional Roller Lever (M5L)

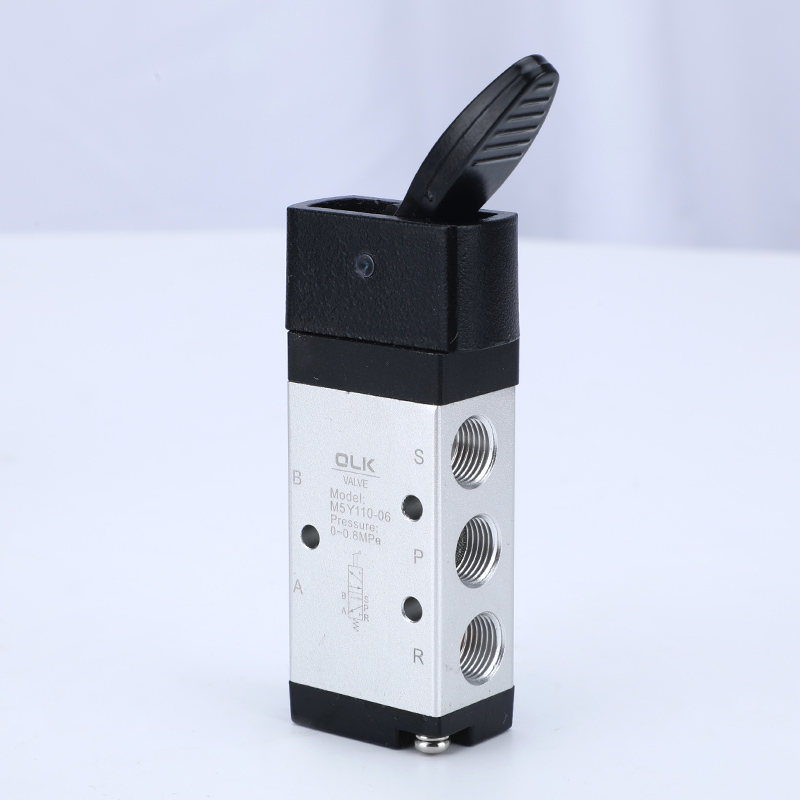

- Uri ng Rocker Arm (M5Y)

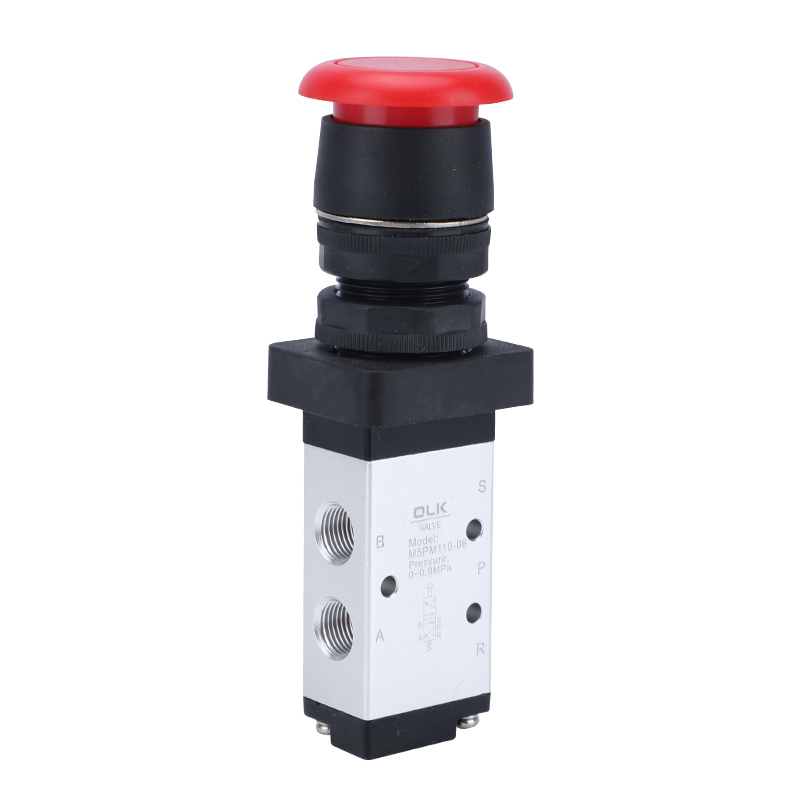

- Uri ng Pindutan ng Mushroom Head (M5PM)

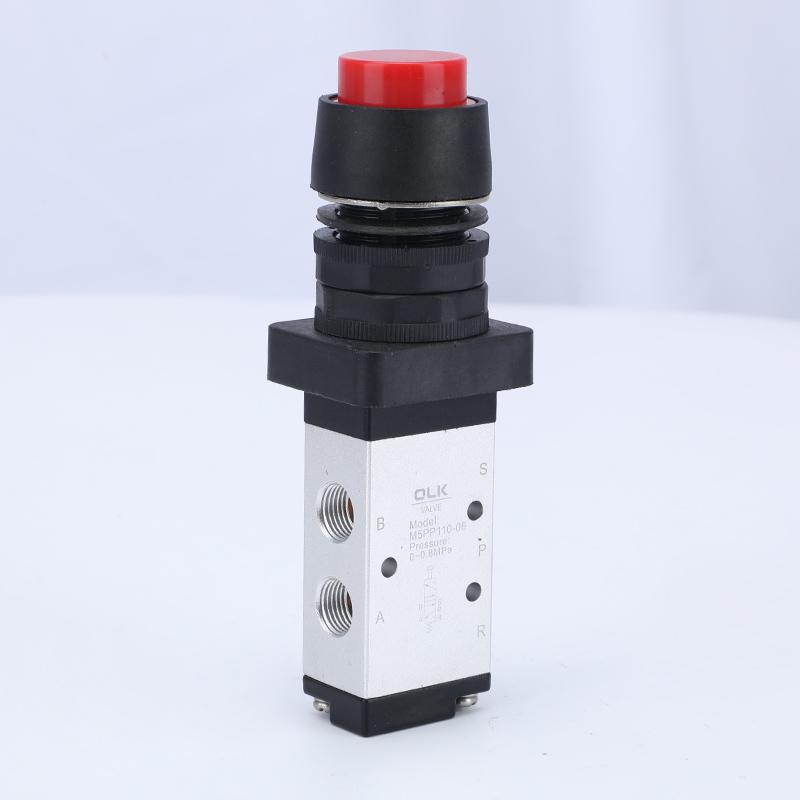

- Uri ng Nakataas na Pindutan ng Ulo (M5PP)

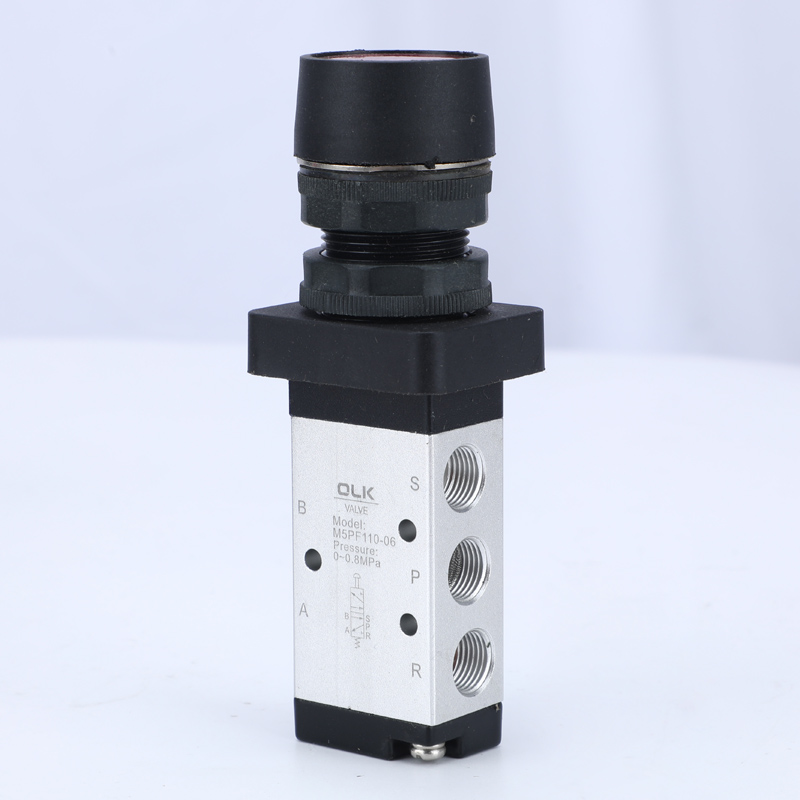

- Uri ng Flat Head Button (M5PF)
- Uri ng Pindutan ng Emergency Stop Impact (M5PL)

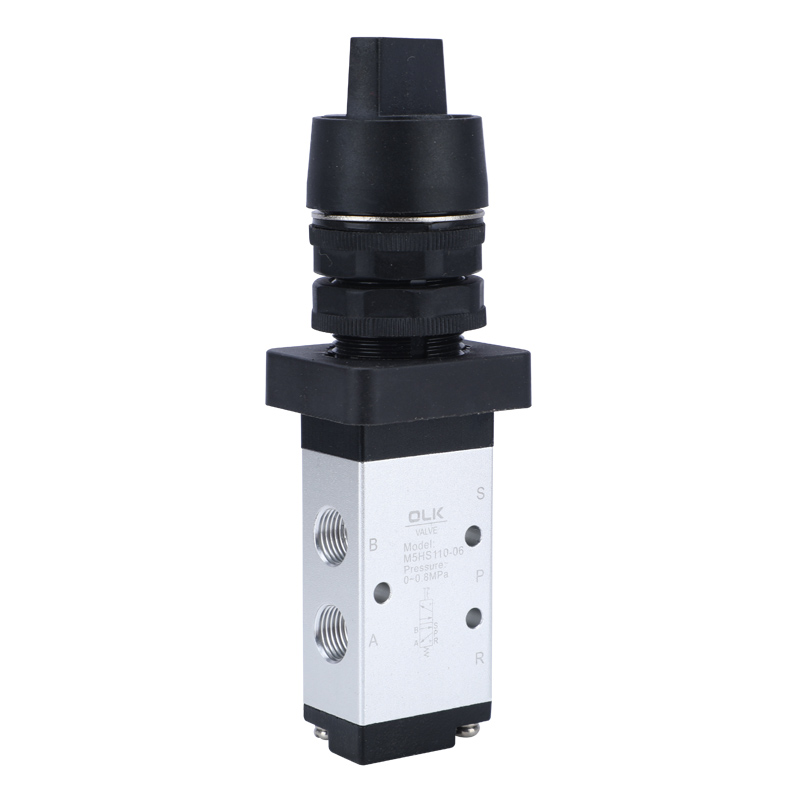

- Uri ng Tagapili (M5HS)
Para sa mga uri ng PM, PP, at PF, mayroong tatlong kulay ng button na mapagpipilian: pula, berde, at itim.
1. Ang mga exhaust port ay matatagpuan sa katawan, na nagpapadali sa pag-install ng mga silencer upang mabawasan ang ingay at polusyon.
2. Ang serye ng M5B, M5R, M5L ay nangangailangan ng mga panlabas na puwersa para sa paglipat, na ibinigay ng mga panlabas na mekanismo, na angkop para sa pagtukoy ng posisyon o mga switch ng stroke.
3. Ang serye ng M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS ay manu-manong pinapatakbo gamit ang iba't ibang structural control head para sa kaginhawahan sa ilalim ng iba't ibang kundisyon.

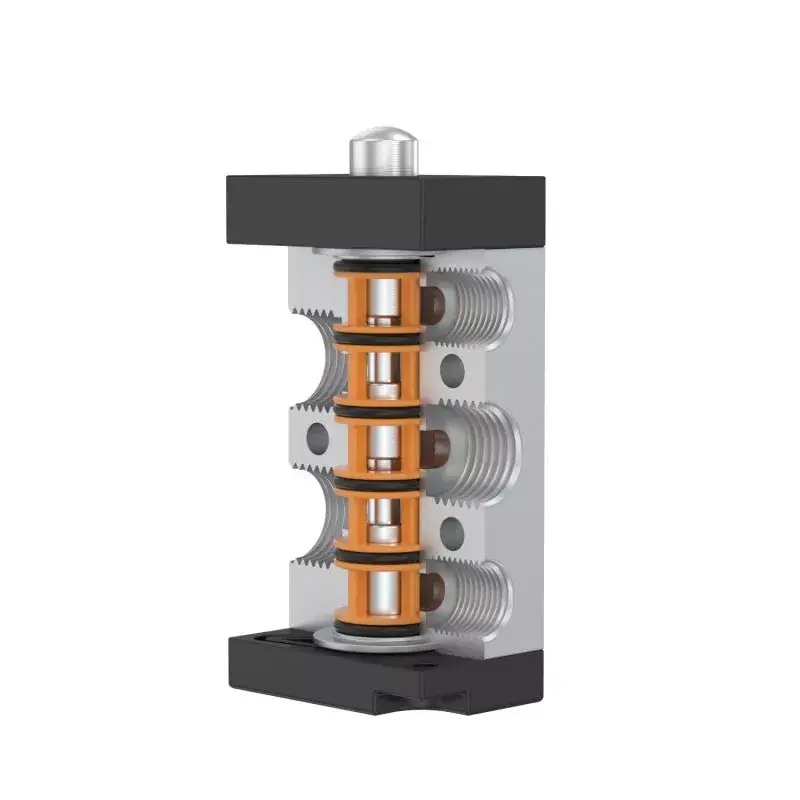

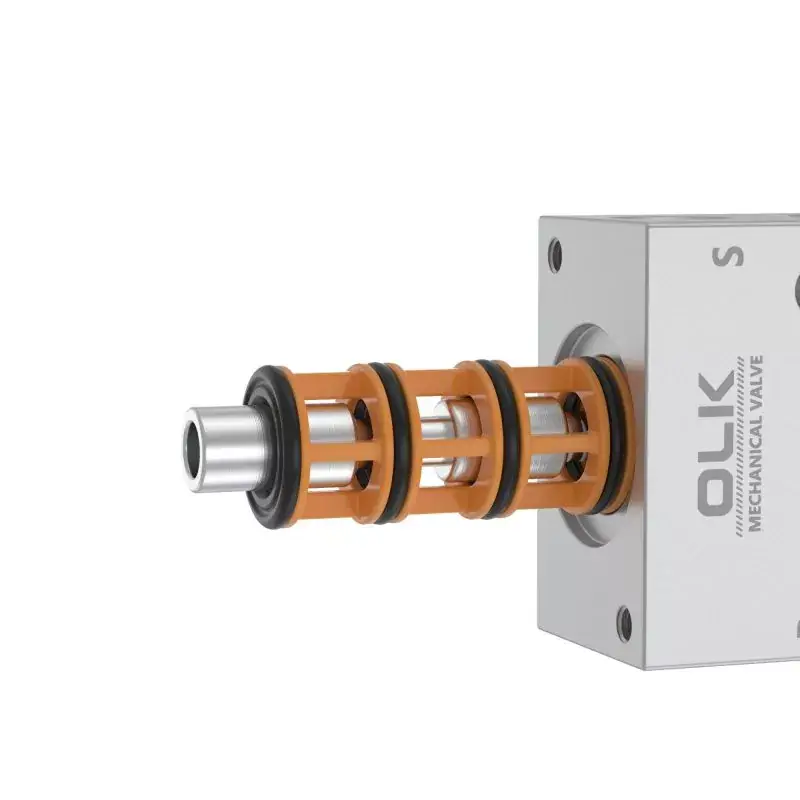

4. Sliding column structure, control force na hindi naaapektuhan ng working pressure (i.e., walang back pressure effect), inner ring seal para sa magandang sealing, flexible switching.
5. Hindi na kailangan ng oil lubrication.
6. Maramihang mga pag-install ng posisyon para sa madaling paggamit.
7. Ang mga control head ng serye ng M5C, M5D, M5Y, M5R, M5L ay gawa sa metal, na tinitiyak ang mahabang buhay at higit na pagiging maaasahan at katatagan.
|
daluyan ng pagtatrabaho |
Air (na-filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
Panlabas na direktang pagkilos |
|
Diametro ng port |
05:M5,06:G1/8,08:G1/4 |
|
bilang ng mga posisyon |
2 posisyon 5 paraan |
|
pampadulas |
hindi kailangan |
|
Working pressure range MPa(psi) |
0∼1.0(~145) |
|
Garantiyang paglaban sa presyon |
1.5MPa (215psi) |
|
Temperatura sa pagtatrabaho °C |
-20∼70 |
|
Cross-sectional area mm² (CV value) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Materyal sa katawan |
aluminyo haluang metal |
Mga pag-iingat
1) Ang bahagi ng kontrol ay gawa sa plastic ng engineering, at pinapayagan lamang ang manu-manong operasyon. Huwag gumamit ng epekto ng metal upang ilipat ang balbula.
2) Ang serye ng M5B, M5C, M5D, M5PM, M5PF, at M5PP ay awtomatikong nire-reset. Ang mga manual valve ng M5Y, M5HS, at M5PL ay manu-manong ni-reset. Pagkatapos pindutin ang M5PL sa treasure position, kailangang paikutin ang rotary knob para i-reset.
3) Bigyang pansin ang reversing stroke. Kapag ang anumang panlabas na puwersa ay nagiging sanhi ng pag-reverse ng balbula, ang pangunahing reversing stroke ay hindi dapat lumampas sa hanay ng reversing stroke na tinukoy sa control stroke table, kung hindi, ito ay magdudulot ng pinsala sa valve body.
4) Ang M5L one-way roller valve ay maaari lamang lumipat sa isang direksyon (pagpindot mula kanan pakaliwa). Di-wastong epekto sa kabilang direksyon (curved pakaliwa pakanan).
5) Ang kumbinasyon ng control head ay maaaring i-order nang hiwalay.
