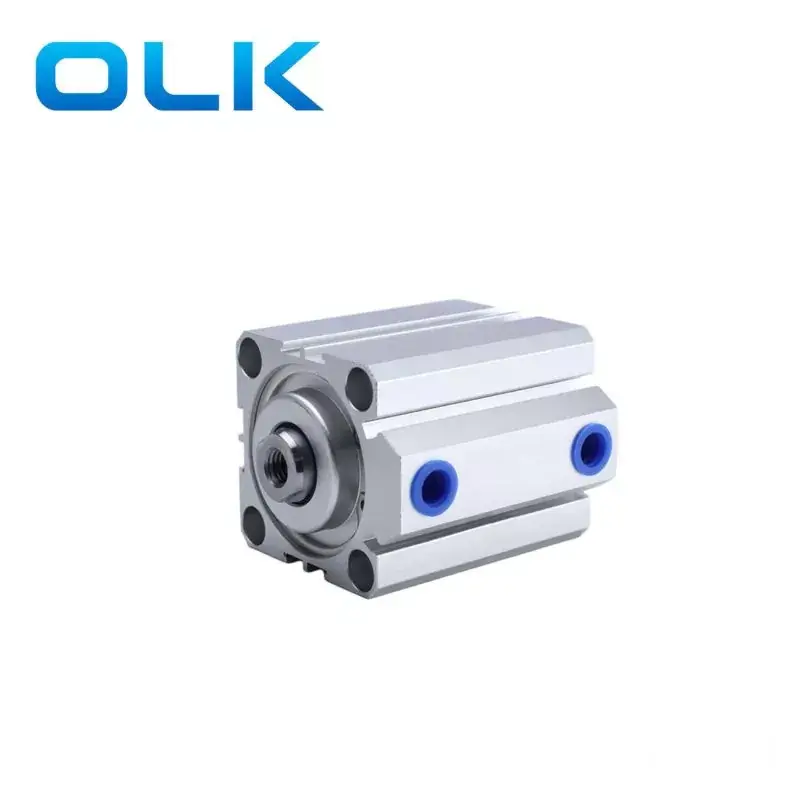

Ang serye ng Ouliikai (OLK) SDA na manipis na silindro ay nagtatampok ng isang ultra-manipis na disenyo, na ginagawang angkop para sa mga aplikasyon na may limitadong puwang, na nagpapahintulot sa pag-install at operasyon sa makitid na mga puwang. Sa kabila ng maliit na sukat nito, ang SDA manipis na uri ng silindro ay nagpapakita ng mahusay na pagganap, kabilang ang mabilis na pagtugon, matatag na operasyon, at mga kakayahan sa pagpoposisyon ng mataas na katumpakan.
Ang manipis na katawan ng silindro ay nilagyan ng mga puwang ng magnetic switch sa paligid nito, ginagawa itong maginhawa upang mai -install ang mga kalapitan na switch. Sa mga pag -andar tulad ng linear na pagtulak at pag -ikot, mayroon itong malakas na kakayahang magamit at maaaring magamit para sa kontrol ng sangkap sa mga elektronikong aparato, tulad ng bukas/malapit na kontrol ng mga drive ng CD at kontrol ng paghahatid sa mga kagamitan sa pag -print.
Ang kumpanya ng OLK pneumatic ay gumawa ng serye ng SDA na ultra-manipis na silindro ay nagpapatakbo nang matatag sa loob ng mahabang panahon nang hindi nangangailangan ng madalas na pagpapanatili o kapalit.
China Ouliikai Pneuamtic Stable Operation SDA Series Manipis na Mga Katangian ng Produkto ng Cylinder
SDA Thin Cylinder Symbol:
| Pag -order ng code: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
Model: |
Magnet | Laki ng bore |
|
Stoke |
|
Nababagay na stroke |
Uri ng Thread |
Uri ng Thread |
| Malungkot: manipis na silindro (dobleng acing) |
Blank: Nang walang magnet |
|
|
|
|
10: 10mm | Blangko: femal thread |
Blangko: pt |
| SSA: manipis na silindro (solong pag-arte-putsh) |
S: Na may magnet |
|
|
|
|
20: 20mm |
B: Male thread |
T: npt |
| Sta: manipis na silindro (solong pag-arte-pull) |
|
|
|
|
|
30: 30mm |
N: Walang thread |
G: g |
| SDAD: manipis na silindro (dobleng baras) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: manipis na silindro (double rod adjustable stroke) |
|
|
|
|
|
50: 50mm |
|
|
1. Sumusunod sa mga pamantayan ng kumpanya.
2. Ang silindro na katawan at likuran ng takip, pati na rin ang piston at piston rod, ay riveted para sa isang compact at maaasahang konstruksyon.
3. Ang silindro na ipinanganak ay sumasailalim sa pag -ikot ng paggamot na sinusundan ng pagproseso ng matigas na oksihenasyon, tinitiyak ang paglaban at tibay.
4. Ang selyo ng piston ay nagpatibay ng isang espesyal na double-sided sealing istraktura, compact sa laki, na may pag-iimbak ng langis.
5. Ang compact na istraktura ay epektibong nakakatipid sa puwang ng pag -install.
6. Ang mga magnetic switch grooves ay ibinibigay sa paligid ng silindro na katawan para sa maginhawang pag -install ng mga switch ng kalapitan.
7. Iba't ibang mga pagtutukoy ng mga uri ng silindro ay magagamit para sa pagpili.
|
Bore size (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Acting mode |
Dobleng kumikilos |
|||||||||
|
Single Move Out / Single Acting Panimula |
- |
|||||||||
|
Nagtatrabaho medium |
Nalinis na hangin |
|||||||||
|
Paggawa ng presyon |
Double Acting: 0.1-1.0 MPa (14-145psi) |
|||||||||
|
Single Acting: 0.2-1.0 MPa (28-145psi) |
||||||||||
|
Proof Pressure |
1.5 MPa (215psi) |
|||||||||
|
Saklaw ng temperatura ng pagtatrabaho |
'-20-80 ℃ |
|||||||||
|
Saklaw ng bilis ng pagtatrabaho |
Double Acting: 30-500 Single Acting: 50-500 |
|||||||||
|
Mode ng buffering |
Pag -crash ng Cushion |
|||||||||
|
Laki ng port |
M5X0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
