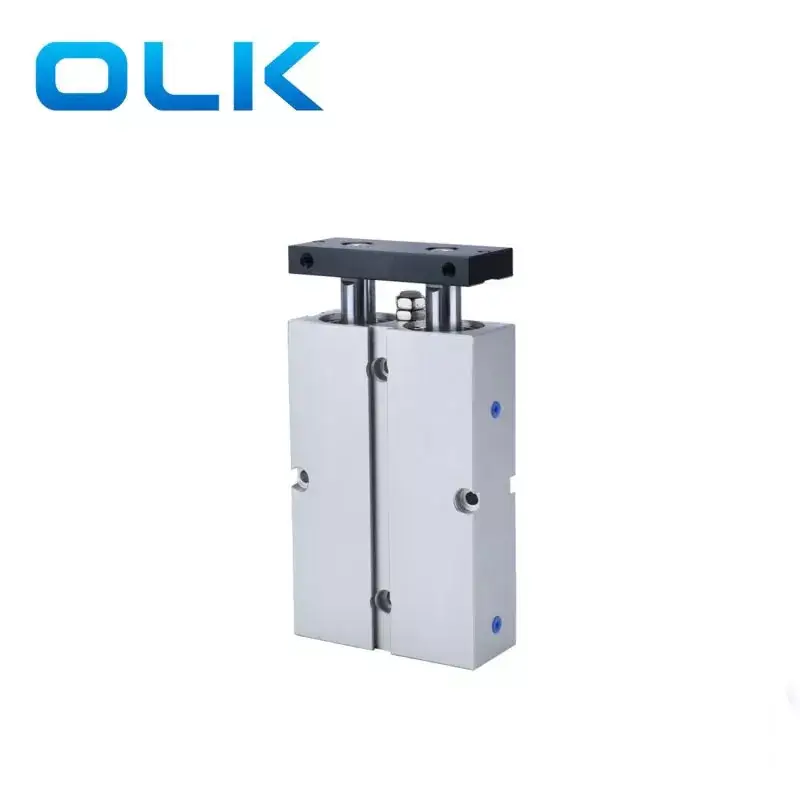

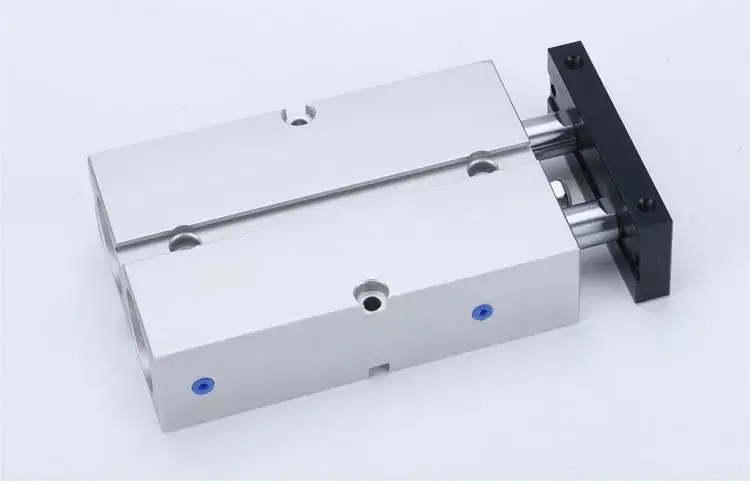

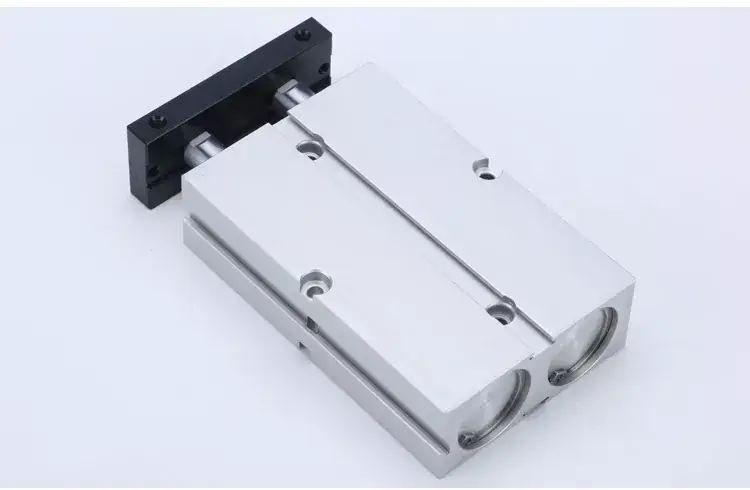

Ang aming pabrika ay nagdadalubhasa sa paggawa ng serye ng TN Dual Axis Cylinder. Maligayang pagdating upang bumili ng serye ng TN Dual Axis Cylinder mula sa OLK. Ang bawat kahilingan mula sa mga customer ay sumagot sa loob ng 24 na oras. Ang ouliikai (OLK) TN dual axis cylinder ay nagbibigay-daan sa sabay-sabay na kontrol ng maraming mga axes, pinadali ang mga kumplikadong landas ng paggalaw at multi-axis na pakikipagtulungan.
Kung ikukumpara sa paggamit ng maraming mga single-axis cylinders nang hiwalay, ang TN dual axis cylinderintegrates ng maraming mga axes ng actuation, na may isang naka-save na naka-embed na form na naka-mount na form na mas compact.
OLK pneumatic supplier na may advanced na disenyo at na-optimize na control algorithm, nakamit nito ang mahusay na paggamit ng enerhiya at mga epekto ng pag-save ng enerhiya, pagbabawas ng pagkonsumo ng enerhiya at mga gastos sa pagpapatakbo.
Ang nakapirming panel ng TN Dual Axis Cylinder ay may pag-mount ng mga butas sa tatlong panig, na pinadali ang pag-load ng multi-posisyon. Tinitiyak nito ang tumpak na magkakasabay na kontrol ng maraming mga axes, na tinitiyak ang magkakasabay na paggalaw ng bawat axis sa mga kumplikadong landas ng paggalaw.
1. Sumusunod sa mga pamantayan ng kumpanya.
2. Naka-embed na pag-install ng katawan para sa pag-save ng espasyo.
3. Nagtataglay ng ilang mga baluktot at torsional na pagtutol, na may kakayahang magkaroon ng mga pag -load ng pag -ilid.

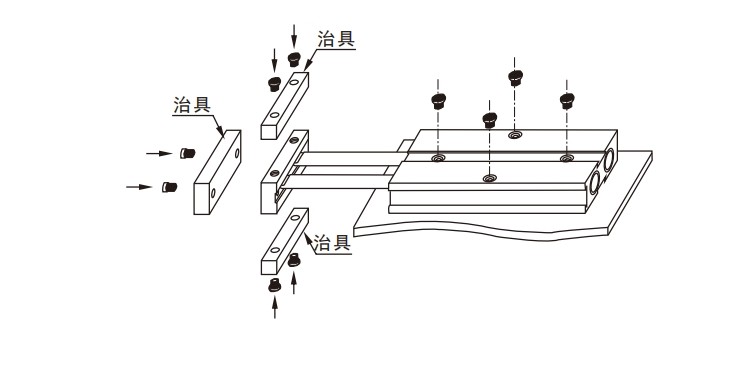

4. Ang pag-mount ng mga butas sa tatlong panig ng nakapirming plate ay mapadali ang pag-mount ng multi-posisyon.
5. Naaayos na front-end na banggaan ng pad sa katawan ay nagbibigay-daan para sa pagsasaayos ng cylinder stroke at epekto ng kaluwagan.
6. Ang seryeng ito ng mga cylinders ay karaniwang nilagyan ng magnetic attachment, na magagamit ang mga opsyon na hindi magnetic.
|
Bore size (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Acting mode |
Dobleng kumikilos |
|||||
|
Nagtatrabaho medium |
Nalinis na hangin |
|||||
|
Paggawa ng presyon |
0.1-1.0 MPa (14-145psi) |
|||||
|
Proof Pressure |
1.5 MPa (215psi) |
|||||
|
Saklaw ng temperatura ng pagtatrabaho |
'-20-70 ℃ |
|||||
|
Saklaw ng bilis ng pagtatrabaho |
30-500 |
|||||
|
Mode ng buffering |
Pag -crash ng Cushion |
|||||
|
Non-roating na katumpakan |
± 0.4 |
± 0.3 |
||||
|
Laki ng port |
M5 x 0.8 |
PT1/8 |
||||
Ang hindi rotating katumpakan ay tumutukoy sa anggulo ang nakapirming plate ng silindro ay maaaring paikutin kapag ang silindro ay nasa ganap na naatras na estado.
Ang mga uri ng takeover thread na magagamit ay NPT at G.
PS: Lahat ng serye ng TN Dual axis cylinder na may mga magnet.
TN Series Dual Axis Cylinder Symbol:
|
Pag -order ng code |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Modelo |
|
Laki ng bore |
|
stroke |
|
Magnet |
|
Thread |
|
TN: Double Rod Cylinder (Double Acting), buong serye na may magnet |
|
|
|
|
|
S: Na may magnet |
|
Blangko: PT thread |
|
|
|
|
|
|
|
|
|
T: NPT Thread |
|
|
|
|
|
|
|
|
|
G: G Thread |
TN Series Dual Axis Cylinder Standard Specification:
|
Bore size (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Acting mode |
Dobleng kumikilos |
|||||
|
Nagtatrabaho medium |
Nalinis na hangin |
|||||
|
Paggawa ng presyon |
0.1-1.0 MPa (14-145psi) |
|||||
|
Proof Pressure |
1.5 MPa (215psi) |
|||||
|
Saklaw ng temperatura ng pagtatrabaho |
'-20-70 ℃ |
|||||
|
Saklaw ng bilis ng pagtatrabaho |
30-500 |
|||||
|
Mode ng buffering |
Pag -crash ng Cushion |
|||||
|
Non-roating na katumpakan |
± 0.4 |
± 0.3 |
||||
|
Laki ng port |
M5 x 0.8 |
PT1/8 |
|
|||
Ang hindi rotating katumpakan ay tumutukoy sa anggulo ang nakapirming plate ng silindro ay maaaring paikutin kapag ang silindro ay nasa ganap na naatras na estado.
Ang mga uri ng takeover thread na magagamit ay NPT at G.
PS: Alltn Series Dual Axis Cylinder na may Magnets.
|

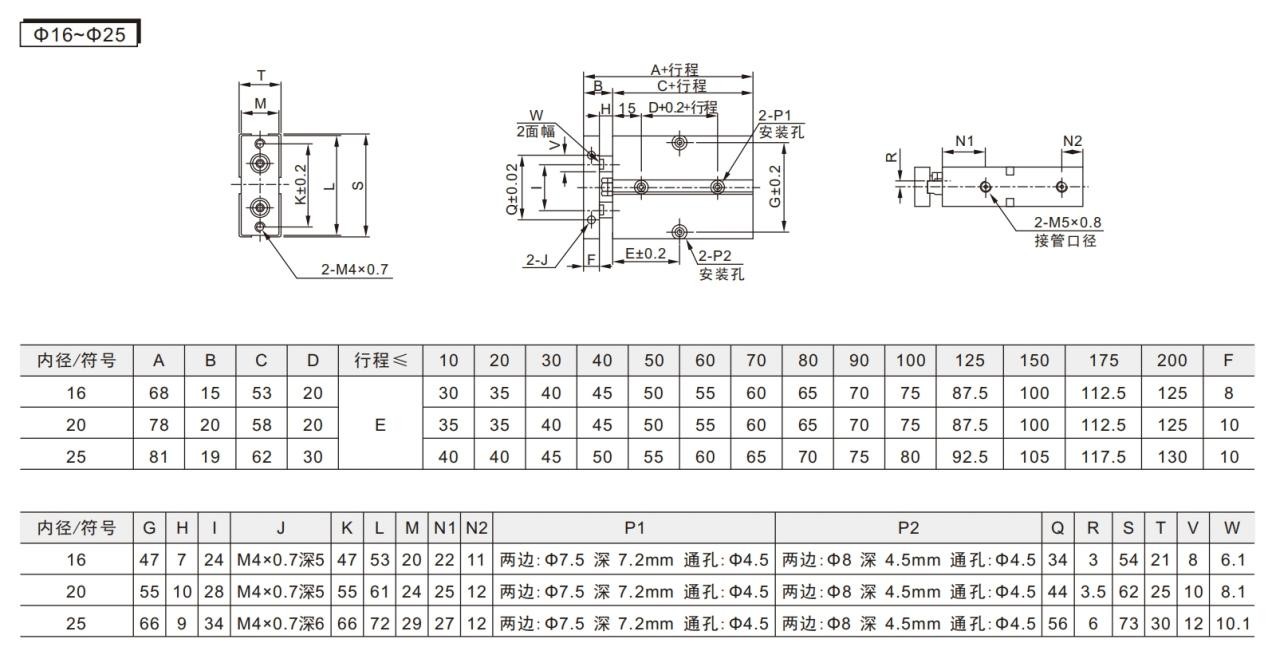

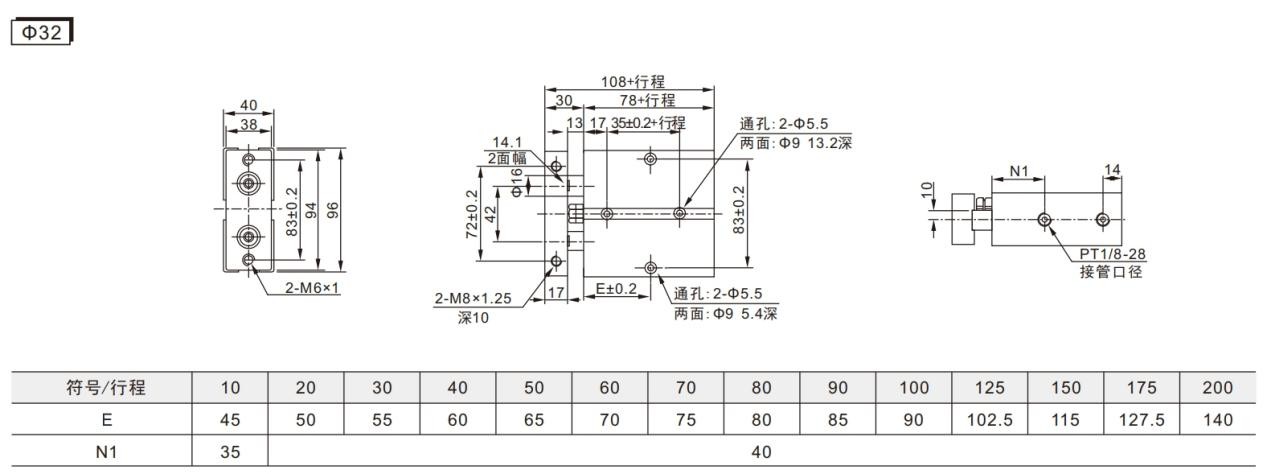

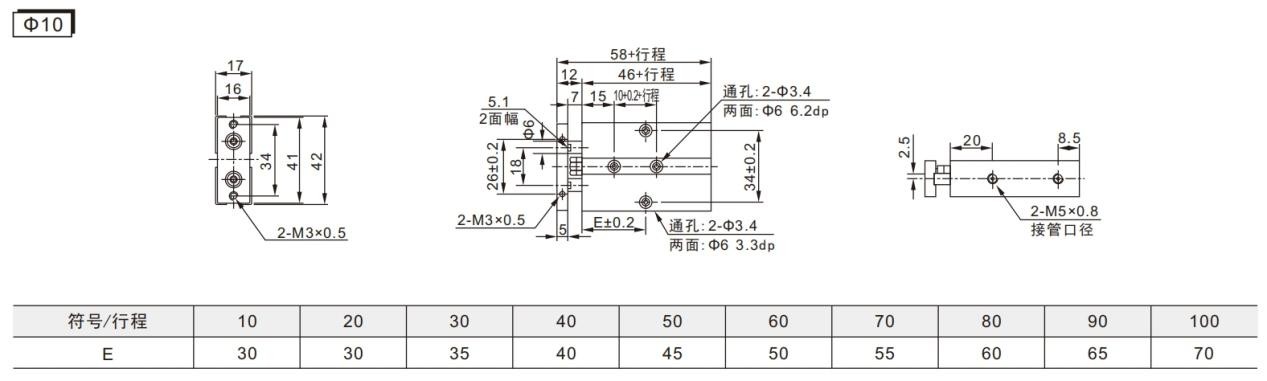

Bore (mm) |
Piston Rod Diameter (mm) |
Uri ng pag -arte |
Epektibong lugar (mm²) |
Air Pressure (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dobleng kumikilos |
Itulak ang gilid |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Itulak ang gilid |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dobleng kumikilos |
Itulak ang gilid |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Itulak ang gilid |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dobleng kumikilos |
Itulak ang gilid |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Itulak ang gilid |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dobleng kumikilos |
Itulak ang gilid |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Itulak ang gilid |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dobleng kumikilos |
Itulak ang gilid |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Itulak ang gilid |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dobleng kumikilos |
Itulak ang gilid |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Itulak ang gilid |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
