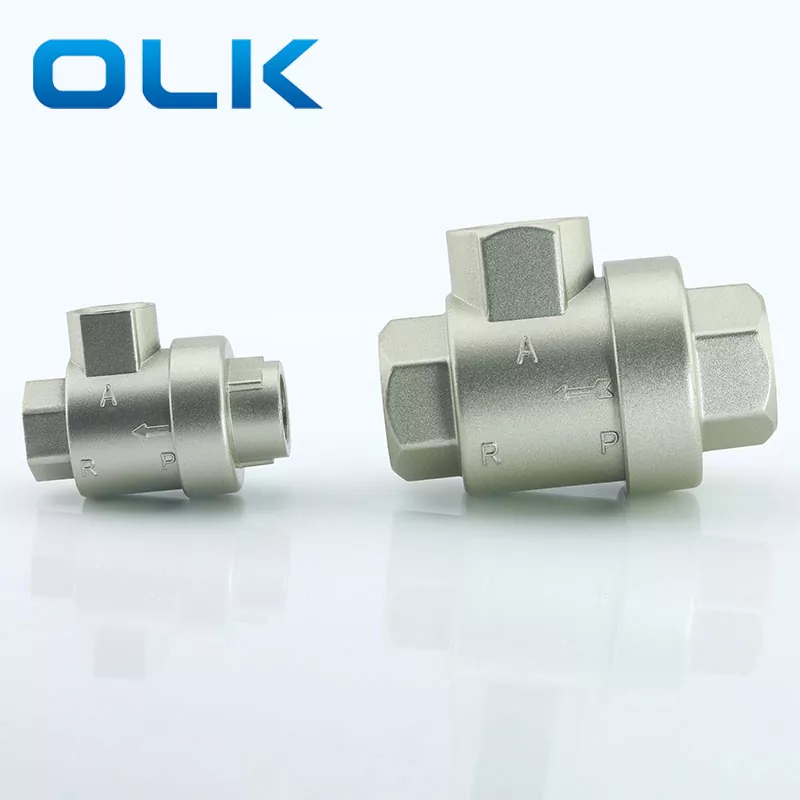

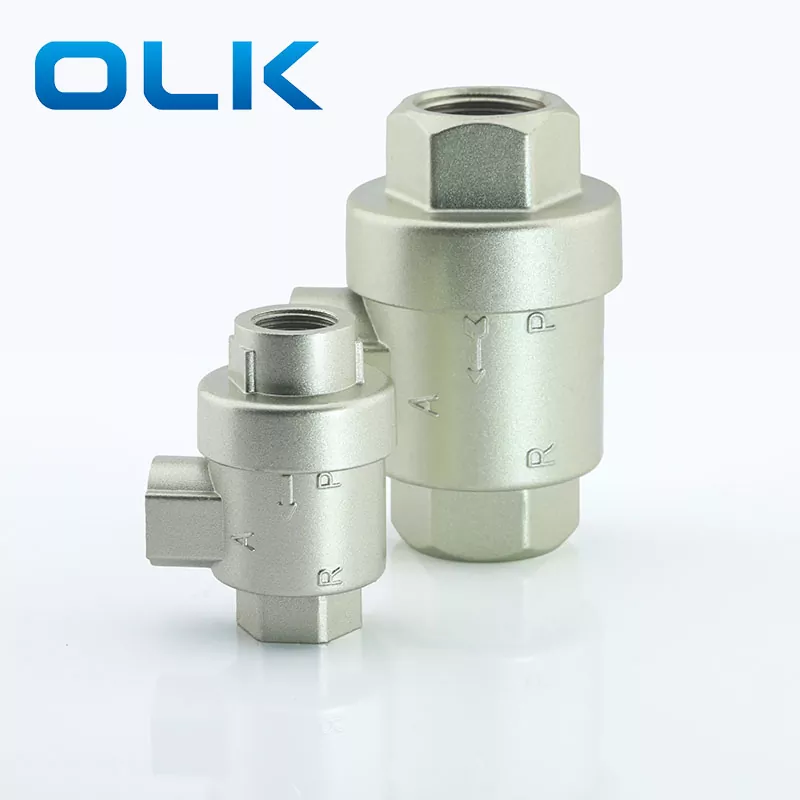

Ang OLK XQ Quick Exhaust Valve ay isang balbula na awtomatikong maubos ang pressurized gas mula sa outlet kapag ang presyon ng inlet ay bumaba sa isang tiyak na halaga. Kapag mayroong presyon ng hangin sa pasilyo, ang valve core (one-way seal singsing o dayapragm) ay itinulak nang bukas, isara ang tambutso na port at outputting mula sa outlet. Kapag ang inlet ay walang laman, ang presyon ng outlet ay nagtutulak sa valve core upang i -seal ang pasilyo, at ang outlet gas ay mabilis na naubos sa port ng tambutso. Nag -aalok ang XQ Quick Exhaust Valve ng limang mga pagpipilian sa laki ng koneksyon: M5, G1/8, G1/4, G3/8, at G1/2.
Ang XQ Quick Exhaust Valve ay ginagamit sa mga sitwasyon kung saan ang mga sangkap na pneumatic at aparato ay kailangang maubos nang mabilis. Kung naka -install sa pagitan ng silindro at ang direksyon ng balbula, ang silindro ay naubos nang direkta sa pamamagitan ng XQ mabilis na balbula ng tambutso sa halip na ang direksyon na balbula, makabuluhang pagtaas ng bilis ng paggalaw ng silindro. Ang epekto na ito ay lalong kapansin -pansin kapag ang pipeline sa pagitan ng silindro at balbula ay mahaba. Kung ang port ng tambutso na balbula ay malaki at ang pagkonekta ng pipe sa pagitan ng silindro at balbula ay maikli, ang pag -install ng isang mabilis na balbula ng tambutso ay hindi kinakailangan.
Upang makamit ang mabilis na maubos, ang presyon sa mabilis na pag -inom ng balbula ng balbula ay dapat na walang laman nang mabilis, kaya ang daanan ng tambutso sa pumapasok (sa pagitan ng direksyon ng balbula at ang mabilis na balbula ng tambutso) ay dapat na hindi nababagabag.
Tiyakin na ang silindro ay may sapat na kapasidad ng cushioning kapag ginagamit ang XQ Quick Exhaust Valve.
| Pag -order ng code: |
|
| XQ17 | 0600 |
| Model: XQ Series 3/2 Way Quick Exhaust Valve | Laki ng Port: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Pagtukoy |
Laki ng port |
Bore (mm) |
Daloy (m³/min) |
Tibay (x10⁴ cycle) |
Operating Pressure Range (MPA) |
Mga oras ng pagtugon |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
