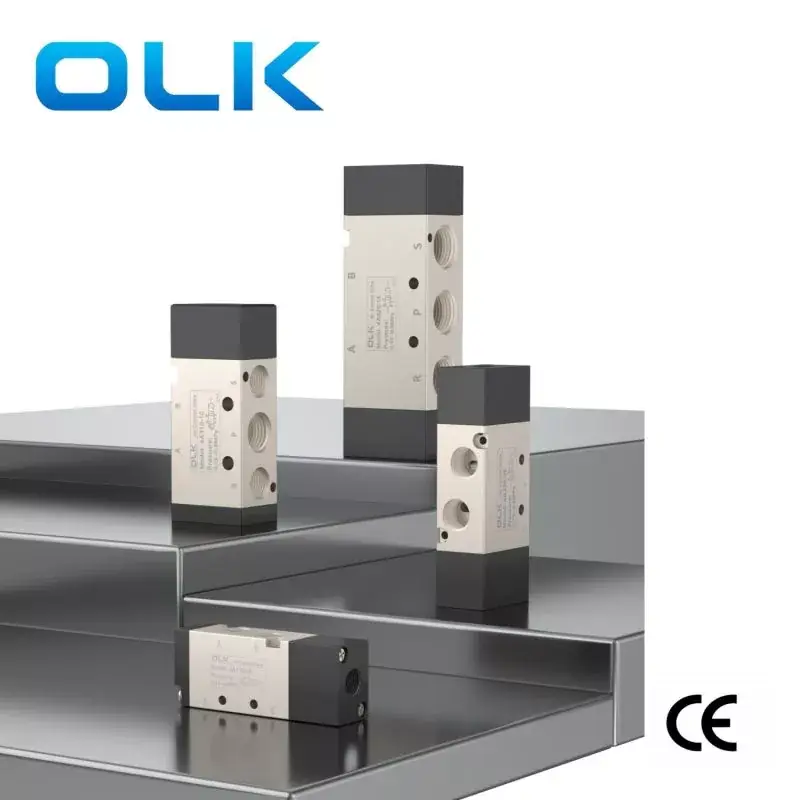

Ang Ouleikai (OLK) 4A Series Air Control Valve 5 Way ay nagbibigay-daan sa pagkontrol at paglipat ng iba't ibang likido at kayang kontrolin ang mga double-acting na cylinder. Ang serye ng 4A ay kinokontrol ng hangin, tinitiyak ang mabilis na pagtugon sa bilis at tumpak na operasyon upang magarantiya ang katatagan at katumpakan ng kontrol ng gas. Mahigpit na ipinagbabawal na gamitin ang produktong ito sa ilalim ng mga kundisyong lampas sa tinukoy na hanay upang maiwasang maapektuhan ang habang-buhay at kaligtasan ng produkto.
SIMBOL:
Code ng pag-order
4A
1
10
06
MODELO
CODE
URI NG VALVE
LAKI NG PORT
4A:2 posisyon 5 way valve/3 posisyon 5 way valve
1:100 serye
10: Single solenoid 5/2 way
M5:M5X0.8
2:200 serye
20:Double solenoid valve 5/2 way
06:G1/8
3:300 serye
30C: Double solenoid valve 5/3 way closed center
08:G1/4
4:400 serye
30E:Double solenoid valve 5/3 way exhaust center
10:G3/8
30P: Double solenoid valve 5/3 way pressure center
15:G1/2

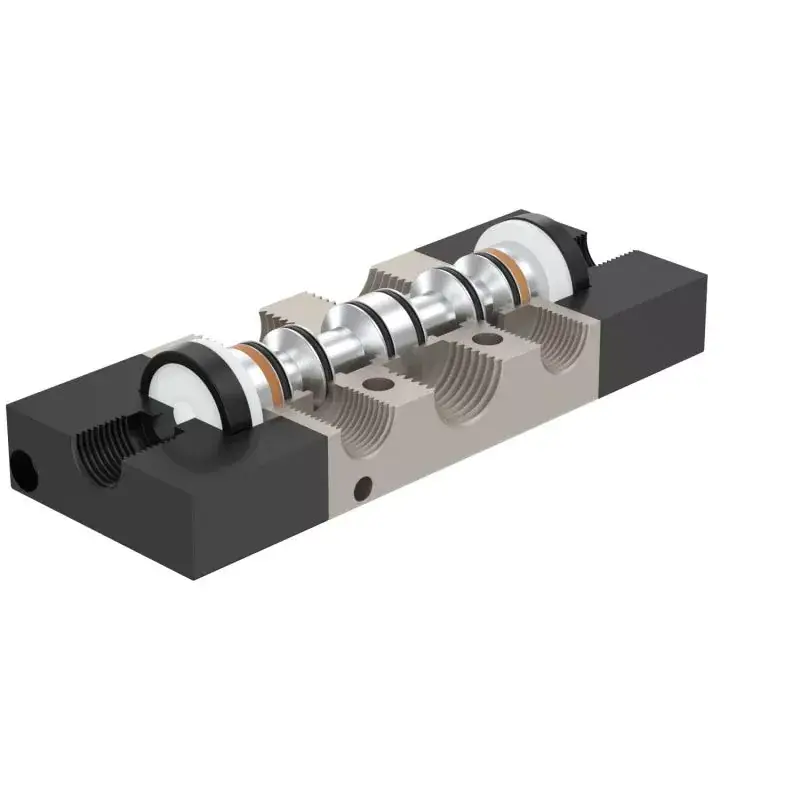

1. Piston-type na istraktura, mahusay na sealing, tumutugon reaksyon;
2. Ang mga three-position solenoid valve ay nag-aalok ng tatlong sentral na function na mapagpipilian;
3. Ang double-head two-position pneumatic valves ay nagtatampok ng memory function;
4. Ang panloob na butas ay pinoproseso gamit ang isang espesyal na pamamaraan, na nagreresulta sa mababang friction resistance, mababang start-up pressure, at mahabang buhay ng serbisyo;
5. Hindi na kailangan para sa pagpapadulas ng langis;
6. Maaaring isama sa isang base upang bumuo ng isang pangkat ng balbula, na nagse-save ng espasyo sa pag-install.
|
daluyan ng pagtatrabaho |
Hangin (na-filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
panlabas na kontrol ng hangin |
|
pampadulas |
hindi kailangan |
|
Working pressure range MPa(psi) |
0.15∼0.8(21~114) |
|
Garantiyang paglaban sa presyon |
1.5MPa (215psi) |
|
Temperatura sa pagtatrabaho °C |
-20∼70 |
|
Materyal sa katawan |
aluminyo haluang metal |
|
modelo |
Diametro ng port |
bilang ng mga posisyon |
pinakamataas na dalas ng pagpapatakbo |
Epektibong cross-sectional area mm² (CV value) |
|
4A110-M5 |
M5 |
2 posisyon 5 paraan |
5 beses/segundo |
5.5(0.31) |
|
4A120-M5 |
M5 |
2 posisyon 5 paraan |
5 beses/segundo |
5.5(0.31) |
|
4A130C-M5 |
M5 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
5.0(0.28) |
|
4A130E-M5 |
M5 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
5.0(0.28) |
|
4A130P-M5 |
M5 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
5.0(0.28) |
|

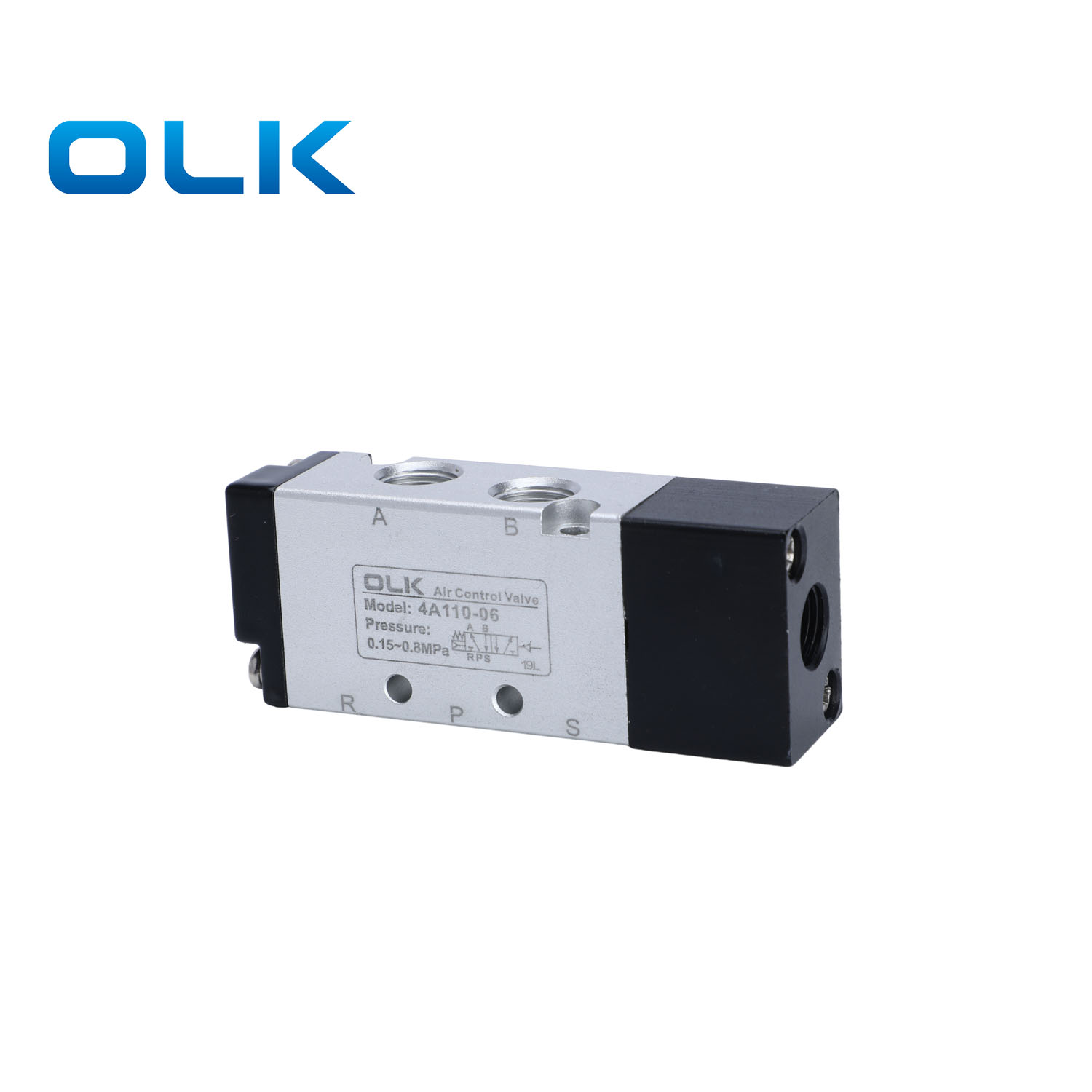

4A110-06 |
G1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
12.0(0.67) |
|

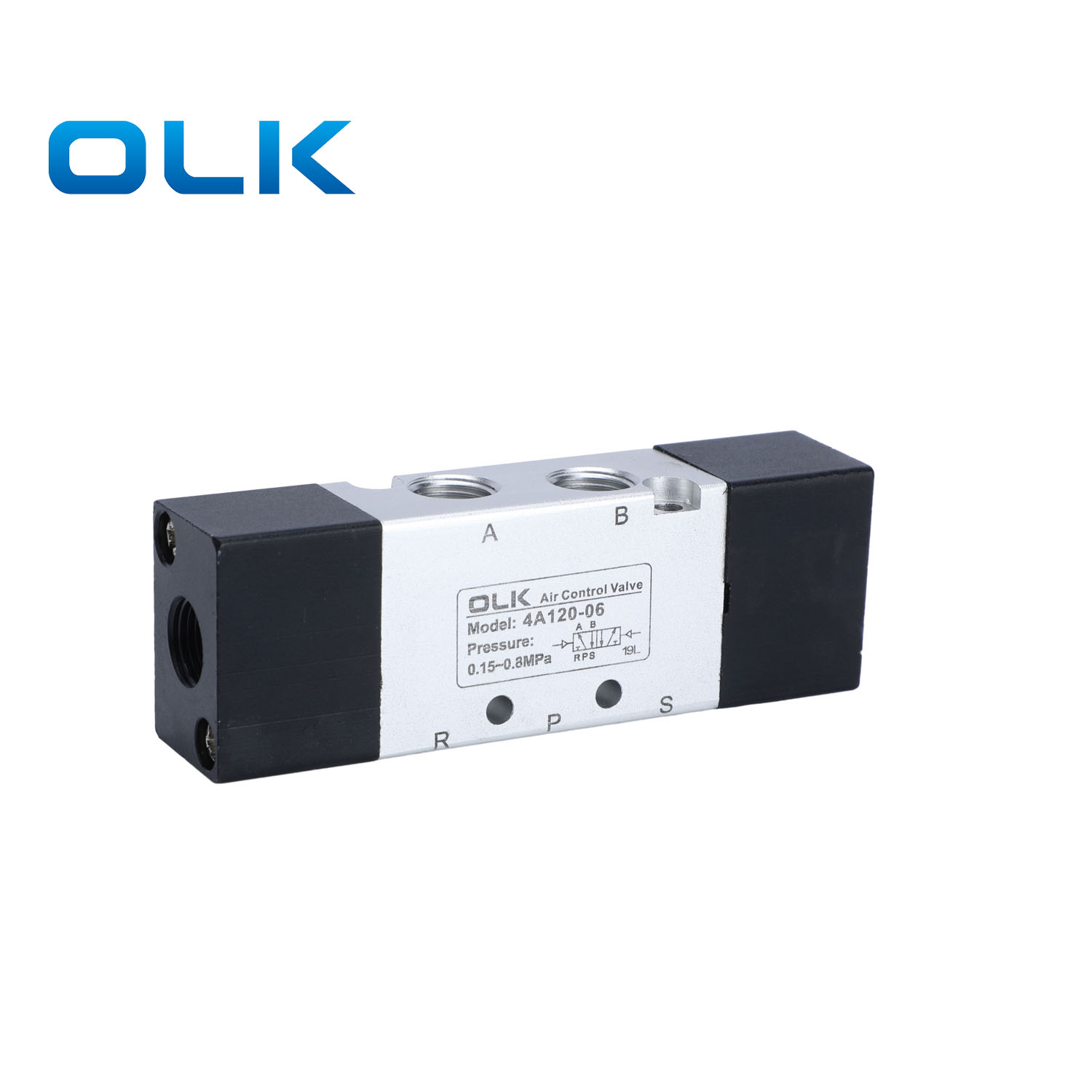

4A120-06 |
G1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
12.0(0.67) |
|

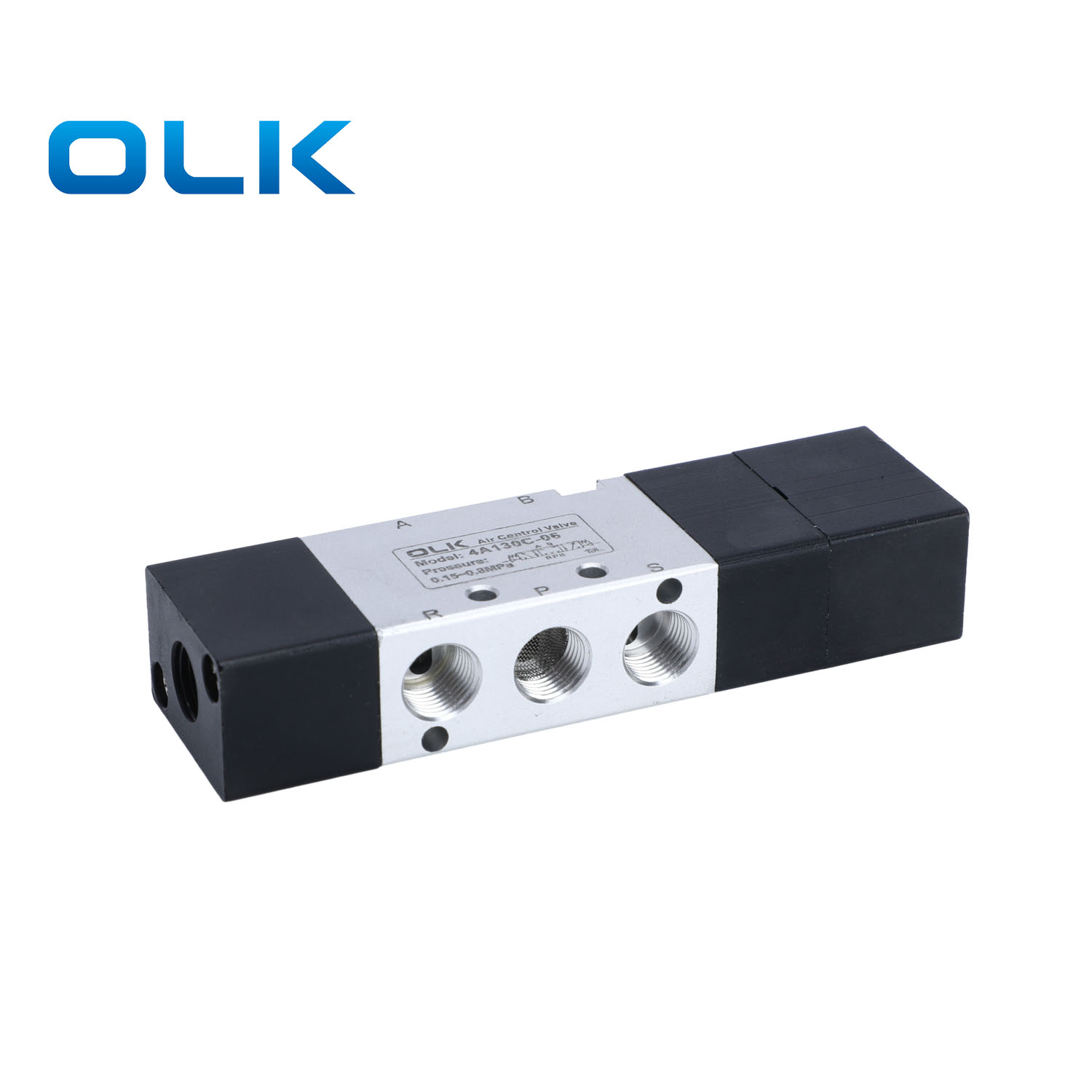

4A130C-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
9.0(0.50) |
|
4A130E-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
9.0(0.50) |
|
4A130P-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
9.0(0.50) |
|
4A210-06 |
G1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
14.0(0.78) |
|
4A220-06 |
G1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
14.0(0.78) |
|
4A230C-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|
4A230E-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|
4A230P-06 |
G1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|

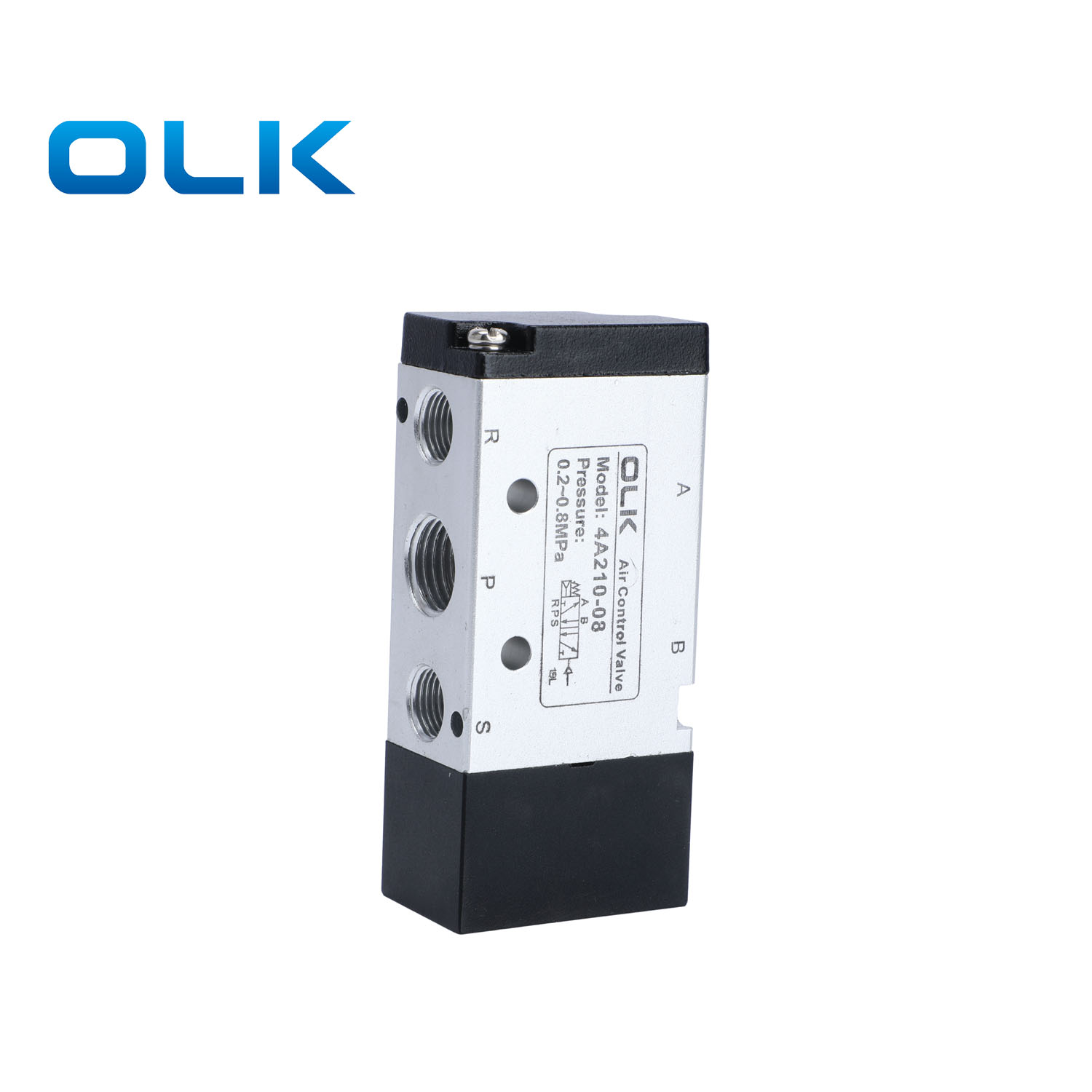

4A210-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
16.0(0.89) |
|

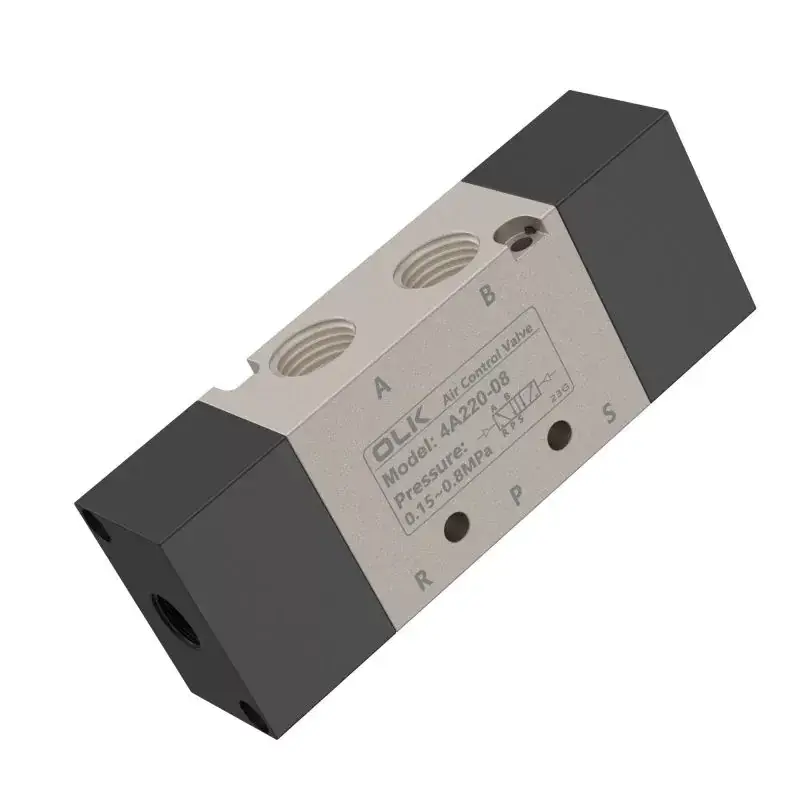

4A220-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
2 posisyon 5 paraan |
5 beses/segundo |
16.0(0.89) |
|
4A230C-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|
4A230E-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|
4A230P-08 |
Inlet=Outlet=G1/4 Exhaust=PT1/8 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
12.0(0.67) |
|
4A310-08 |
G1/4 |
2 posisyon 5 paraan |
4 na beses/segundo |
25.0(1.40) |
|
4A320-08 |
G1/4 |
2 posisyon 5 paraan |
4 na beses/segundo |
25.0(1.40) |
|
4A330C-08 |
G1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A330E-08 |
G1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A330P-08 |
G1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A310-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
2 posisyon 5 paraan |
4 na beses/segundo |
30.0(1.67) |
|
4A320-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
2 posisyon 5 paraan |
4 na beses/segundo |
30.0(1.67) |
|
4A330C-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A330E-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A330P-10 |
Inlet=Outlet=G3/8 Exhaust=PT1/4 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
18.0(1.00) |
|
4A410-15 |
G1/2 |
2 posisyon 5 paraan |
3 beses/segundo |
50.0(2.79) |
|
4A420-15 |
G1/2 |
2 posisyon 5 paraan |
3 beses/segundo |
50.0(2.79) |
|
4A430C-15 |
G1/2 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
30.0(1.67) |
|
4A430E-15 |
G1/2 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
30.0(1.67) |
|
4A430P-15 |
G1/2 |
Tatlong posisyon sa limang paraan |
3 beses/segundo |
30.0(1.67) |
