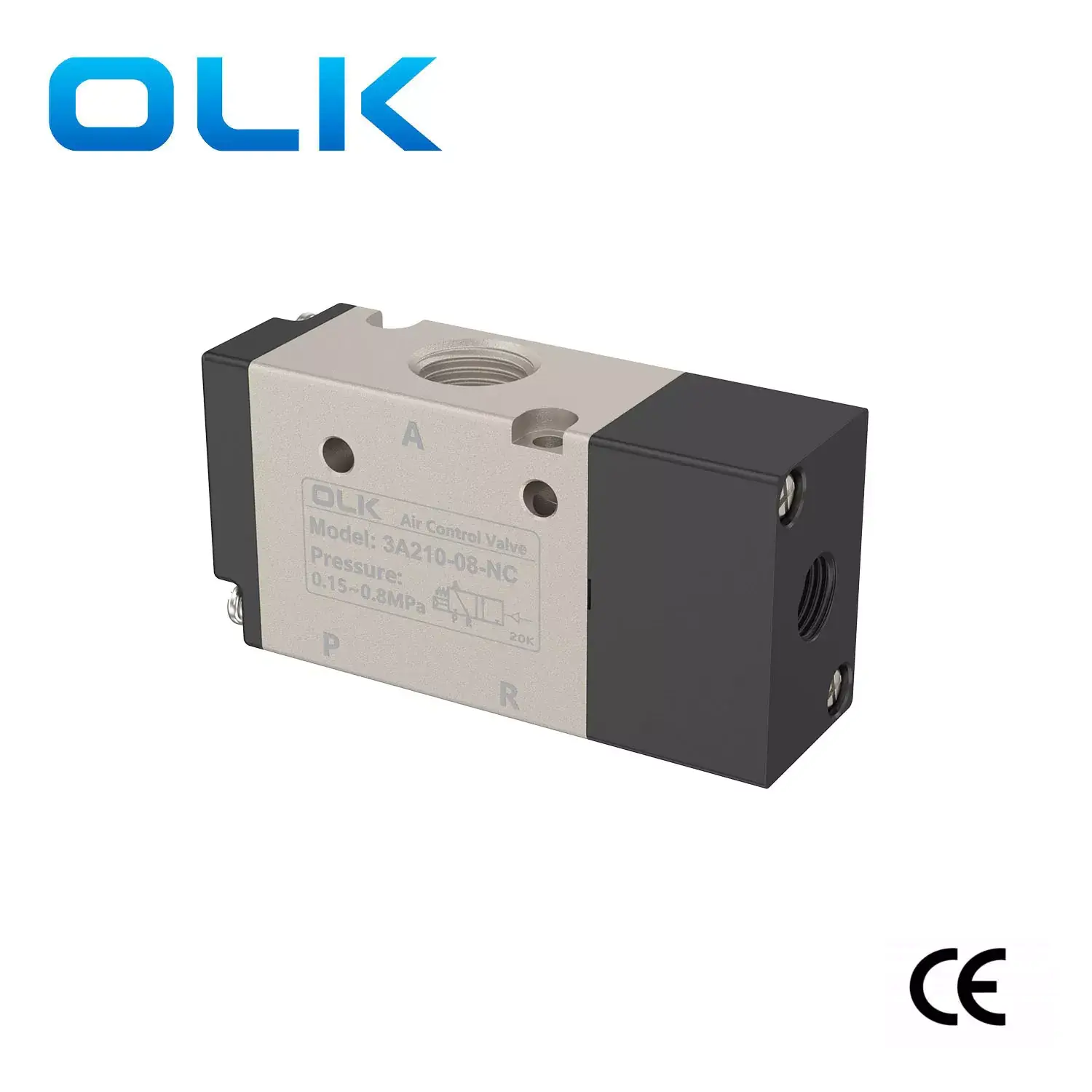

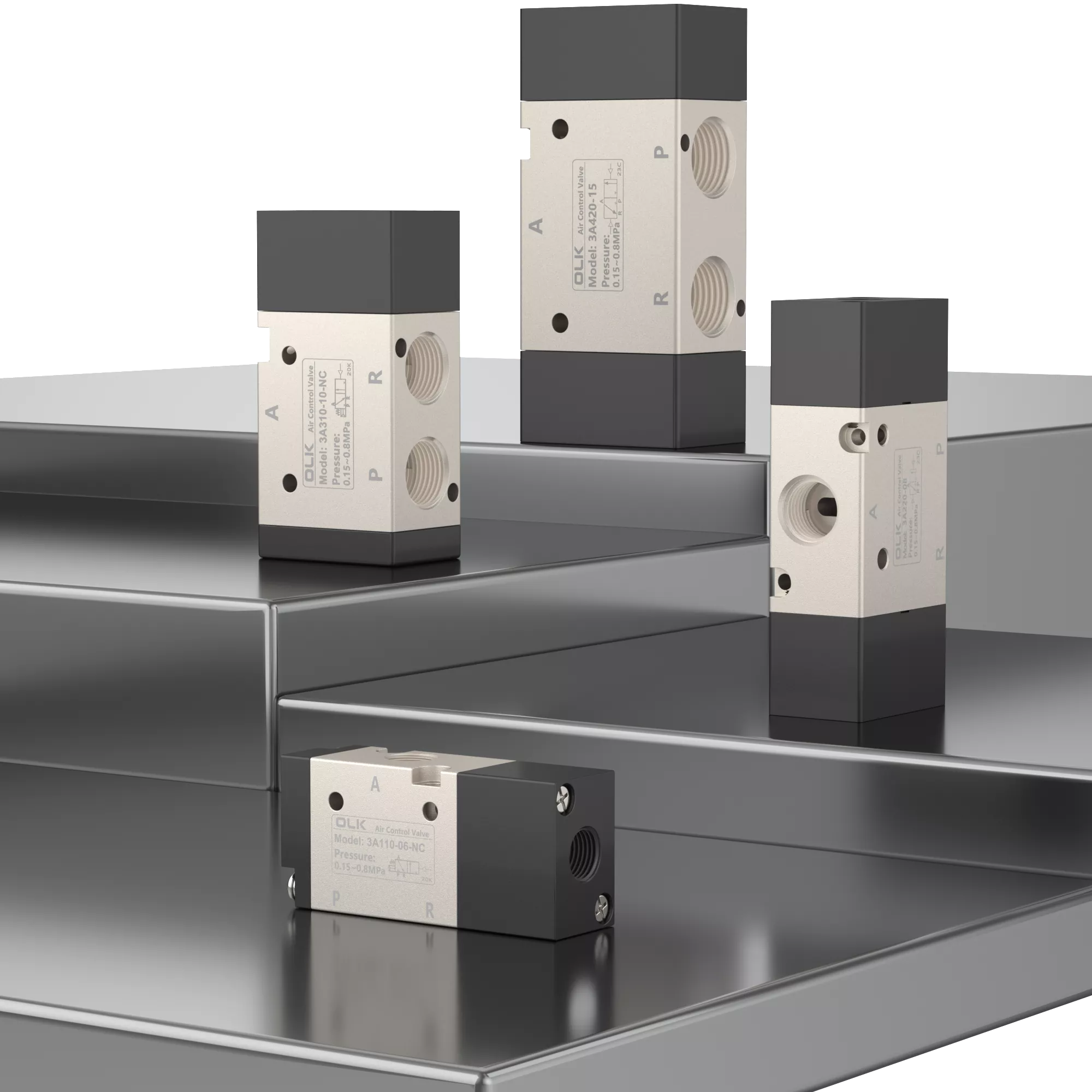

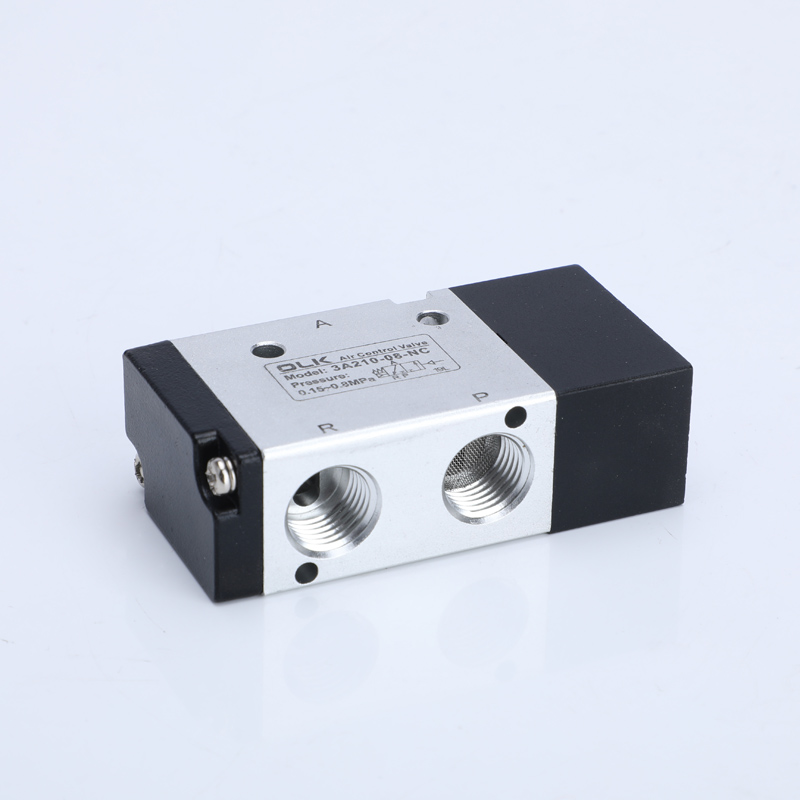

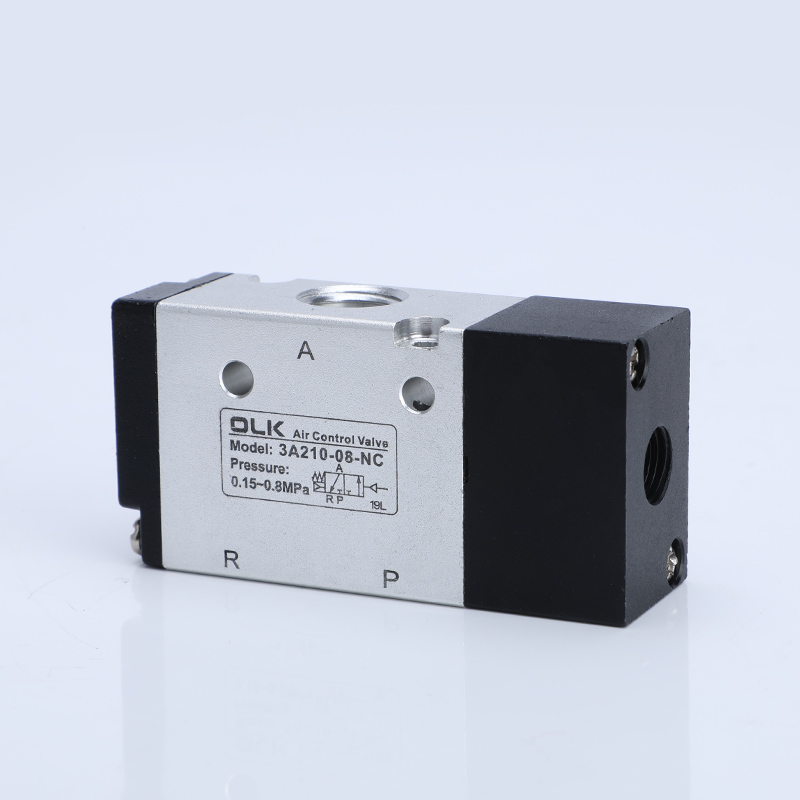

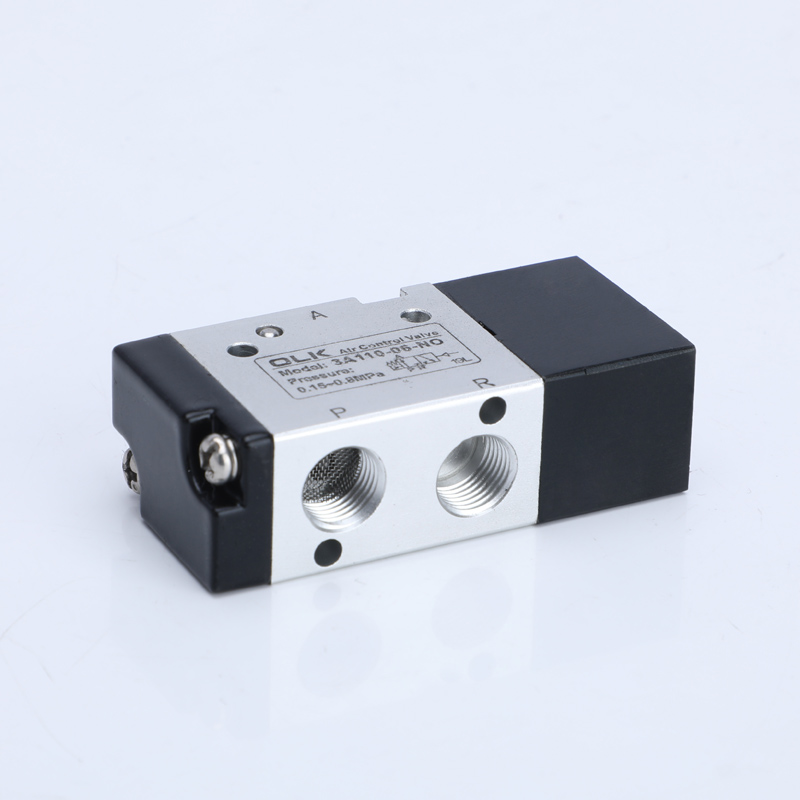

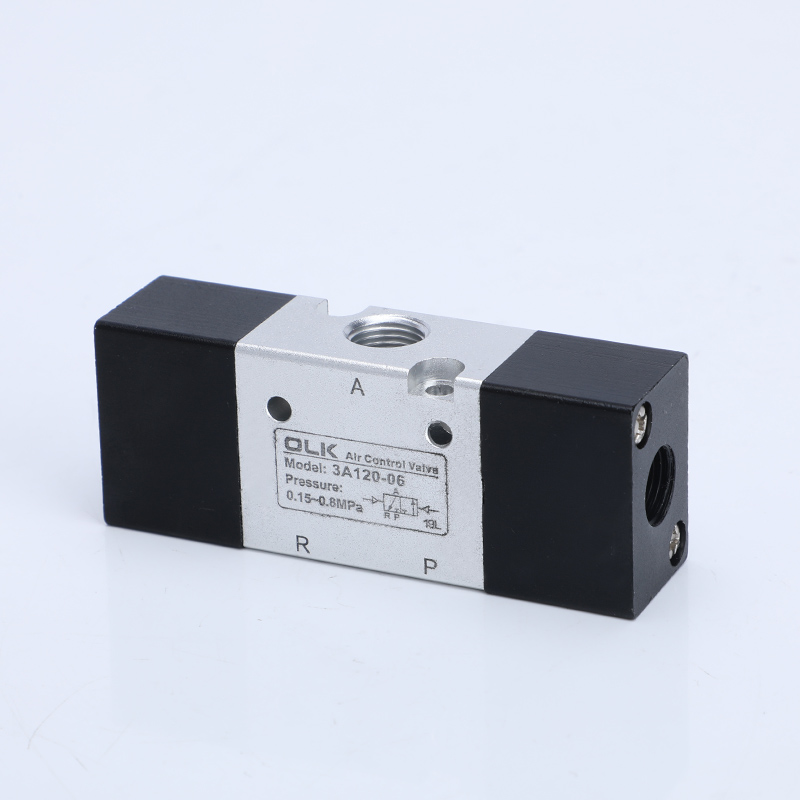

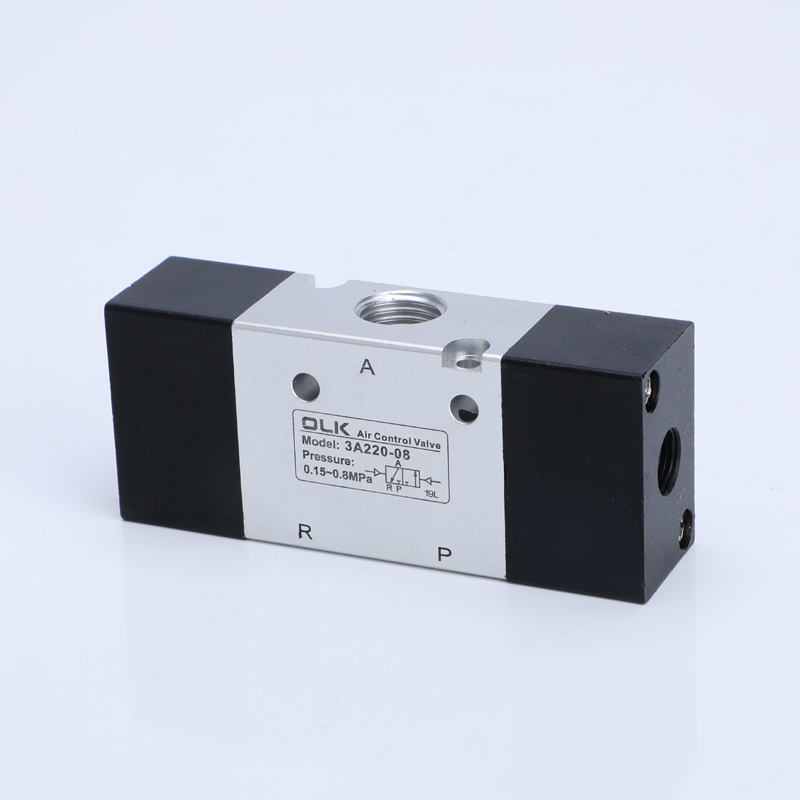

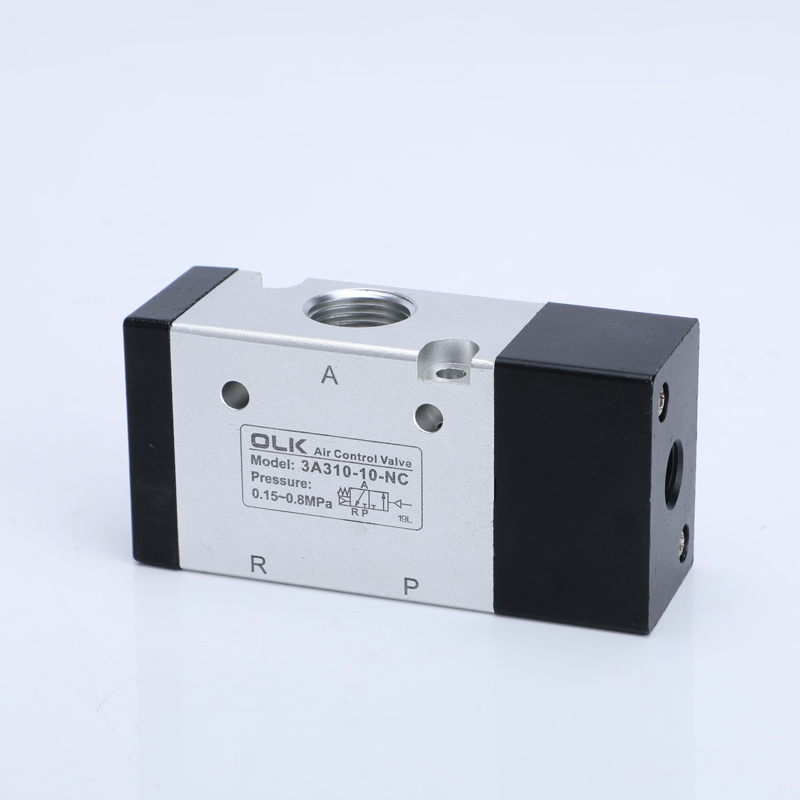

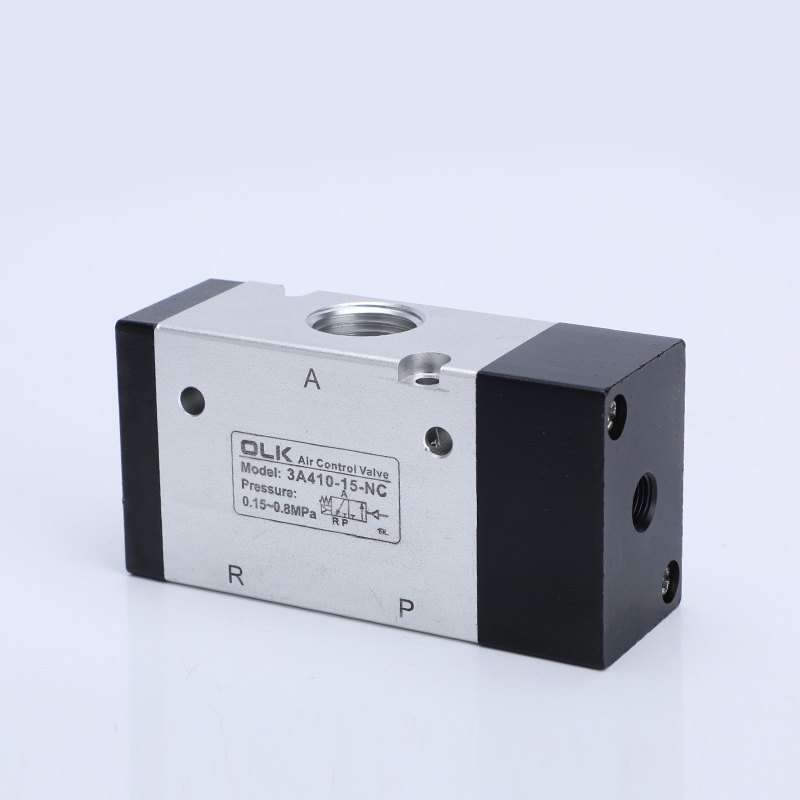

Ang 3A Series Air Control Valve 3 Way pneumatic control fluid directional valve ay isang fluid directional valve na angkop para sa hangin bilang working medium.
Ang produkto ay may mababang panimulang air pressure, na may single-head control type na nagtatampok ng spring reset at dual-head control type na may position memory function.
Ang panloob na butas ay pinoproseso gamit ang espesyal na teknolohiya, na nagreresulta sa mababang friction resistance, hindi na kailangan ng oil lubrication, stable lifecycle, at mahabang buhay ng serbisyo.
Ang istraktura ay magaan at madaling i-install.
Ang mga tagagawa ng Ouleikai (OLK) ay nagbibigay ng mga pasadyang serbisyo sa katawan ng balbula, na nagbibigay-daan para sa iba't ibang paggamot sa ibabaw ng balbula.
Ang 3A series air control valves 3 way at flow control valve ay malawakang ginagamit sa packaging automation equipment, robot control, compressed air system, at iba pang field.
SIMBOL:
Code ng pag-order
3A
3
10
08
HINDI
MODELO
CODE
URI NG VALVE
LAKI NG PORT
URI NG ACTING
3A:2 posisyon 3 way balbula
1:100 serye
10: single acting
06:G1/8

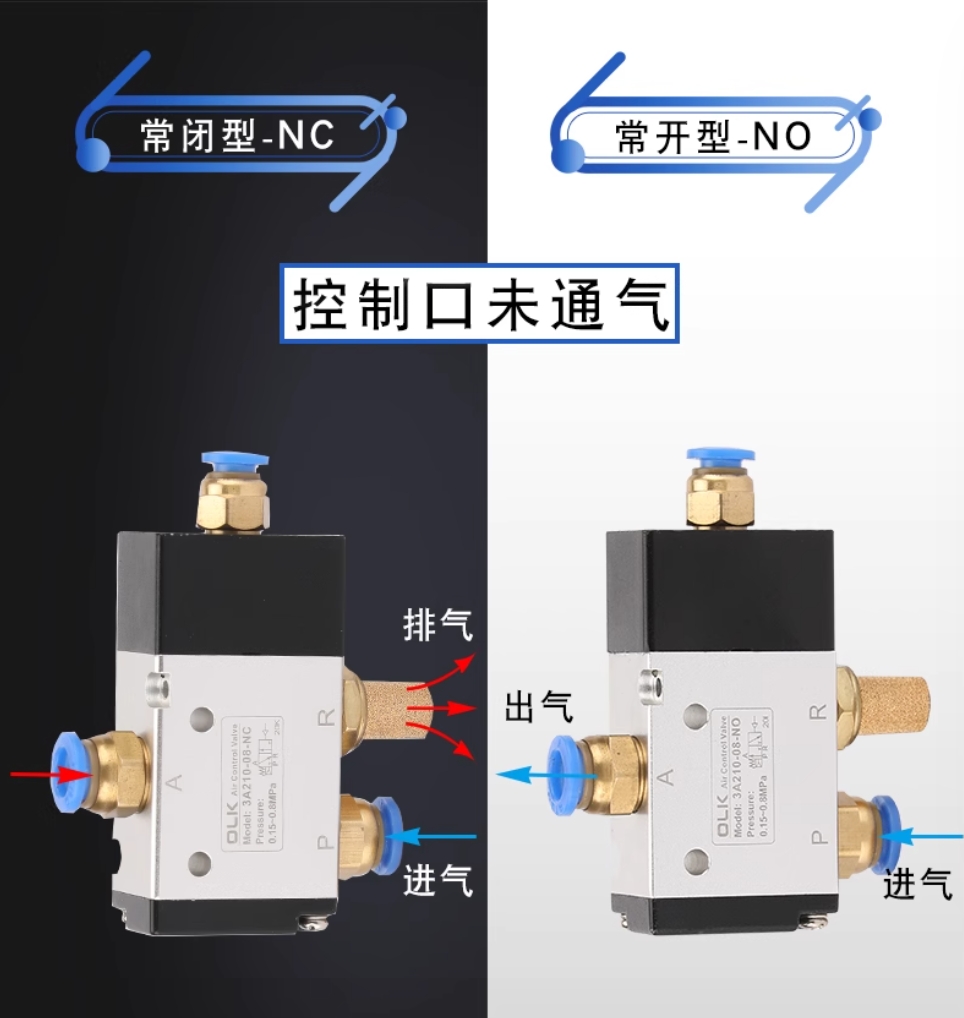

HINDI: Karaniwang bukas
2:200 serye
20: double acting
08:G1/4
NC: Karaniwang malapit
3:300 serye
10:G3/8

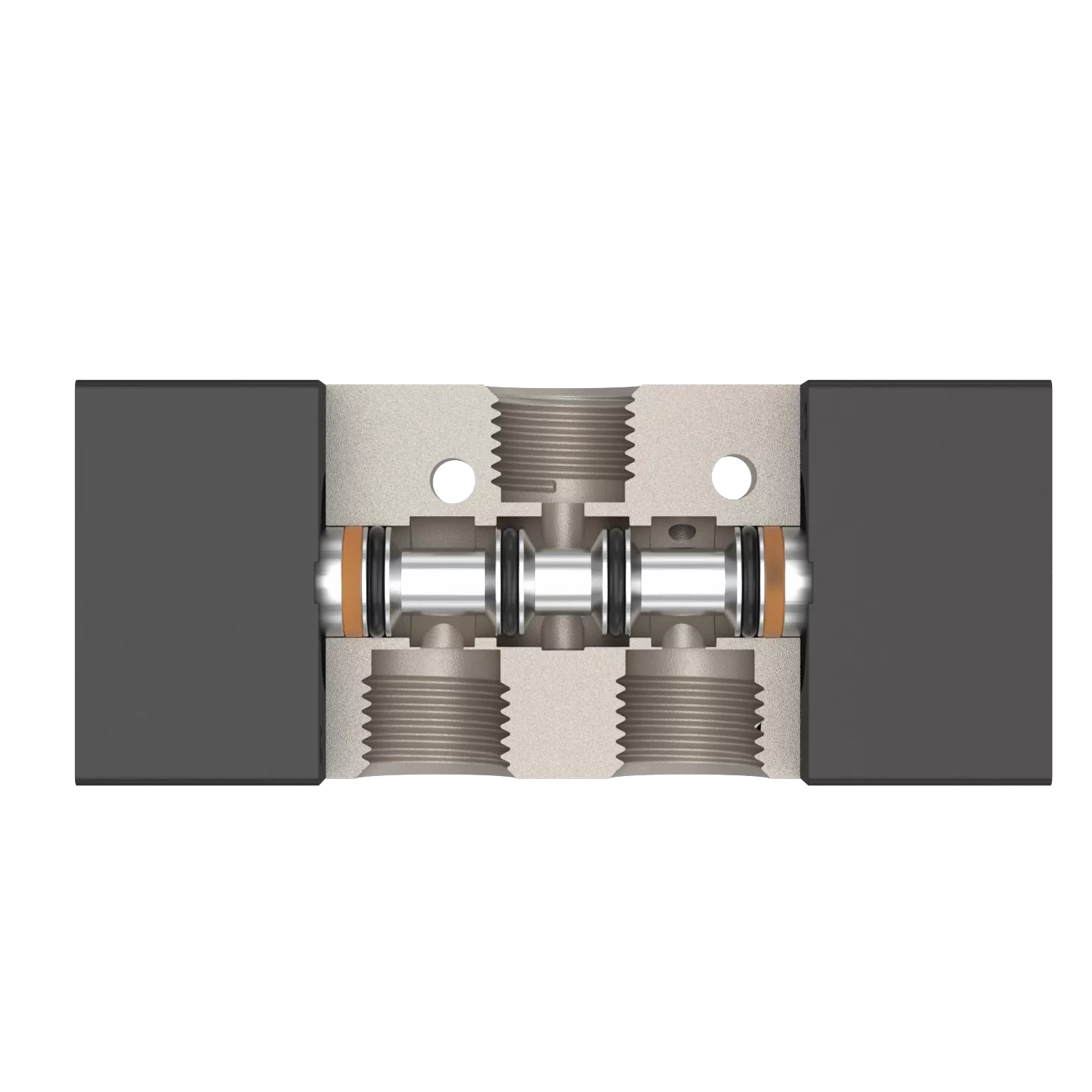

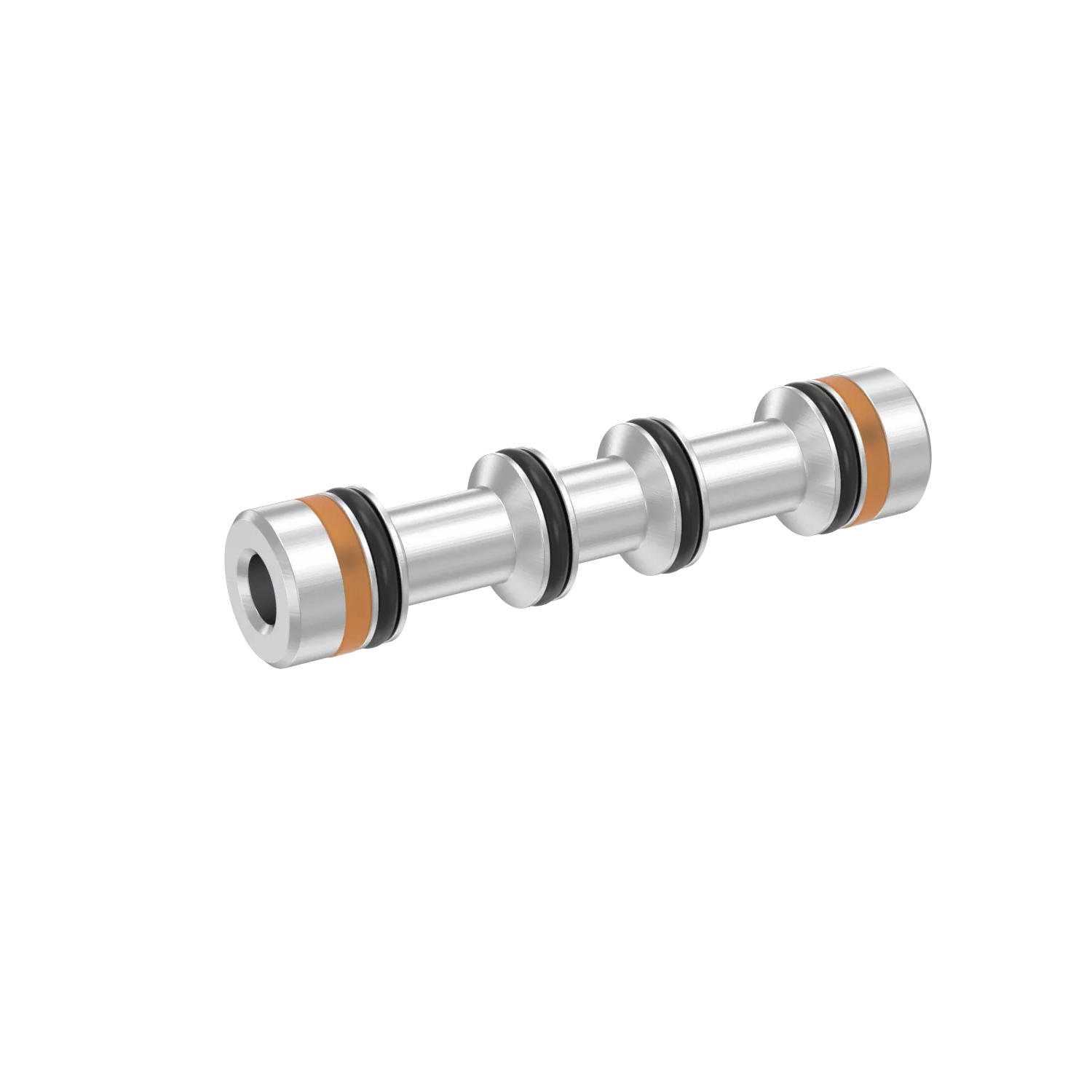

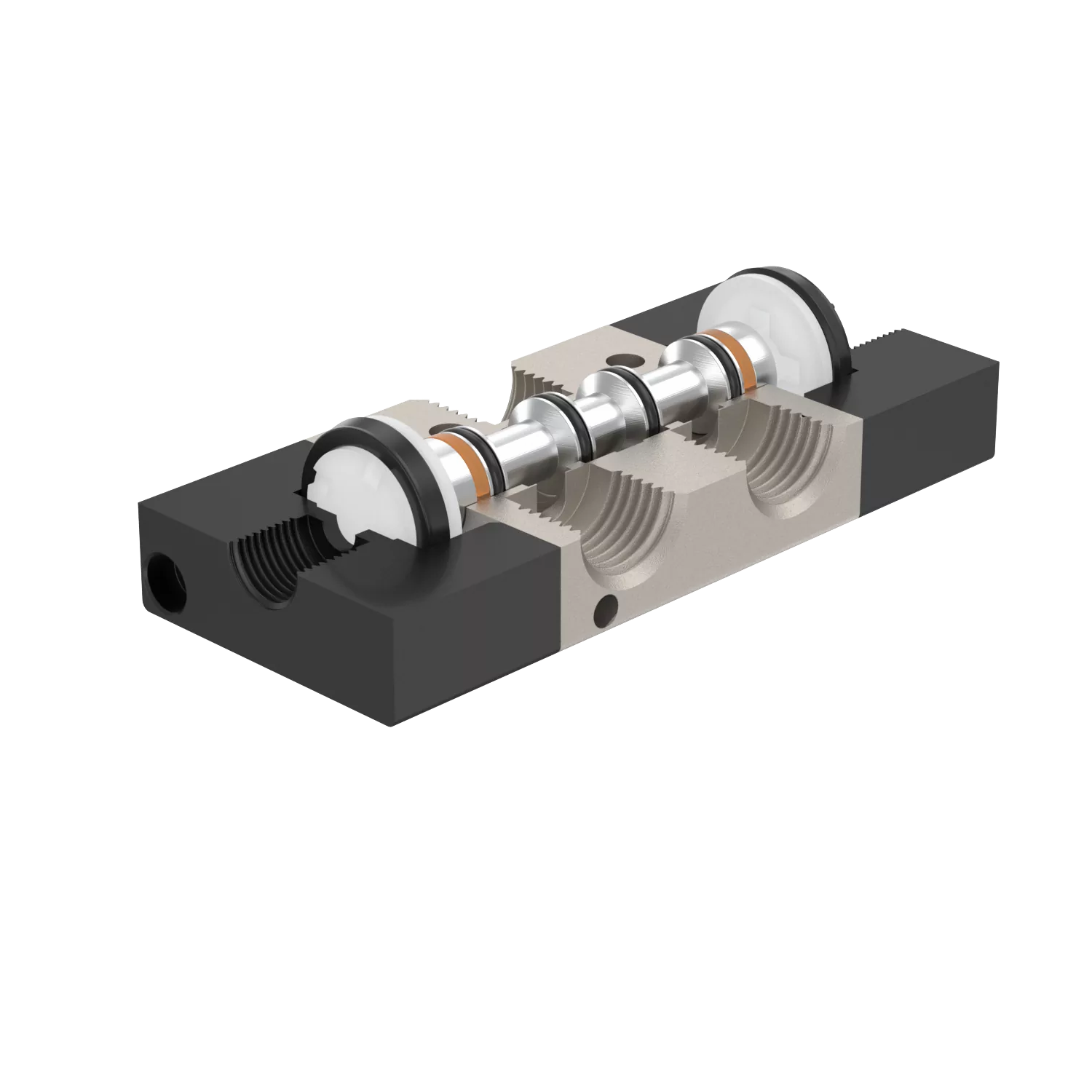

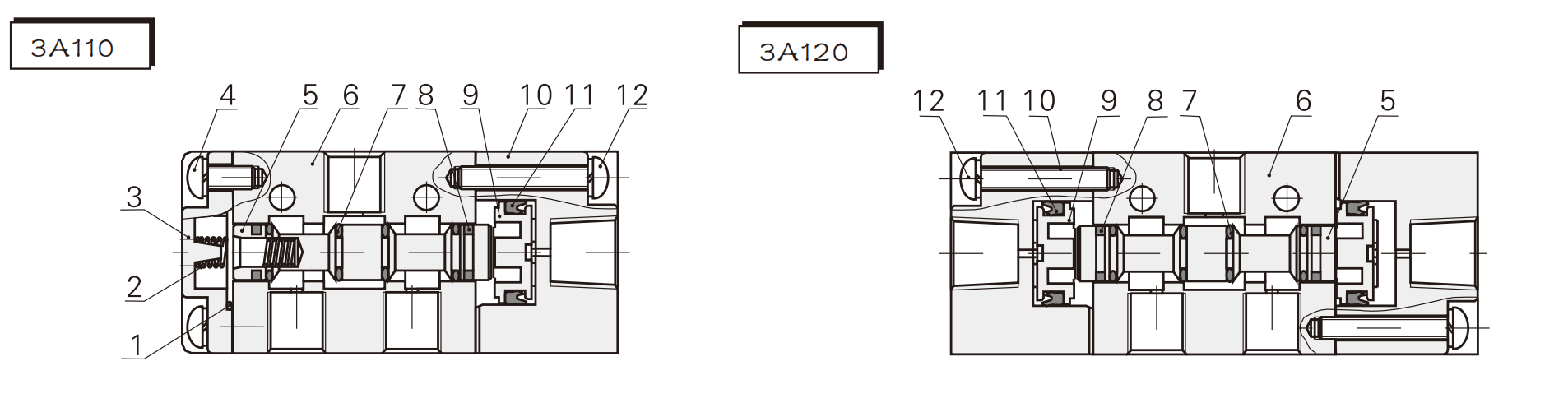

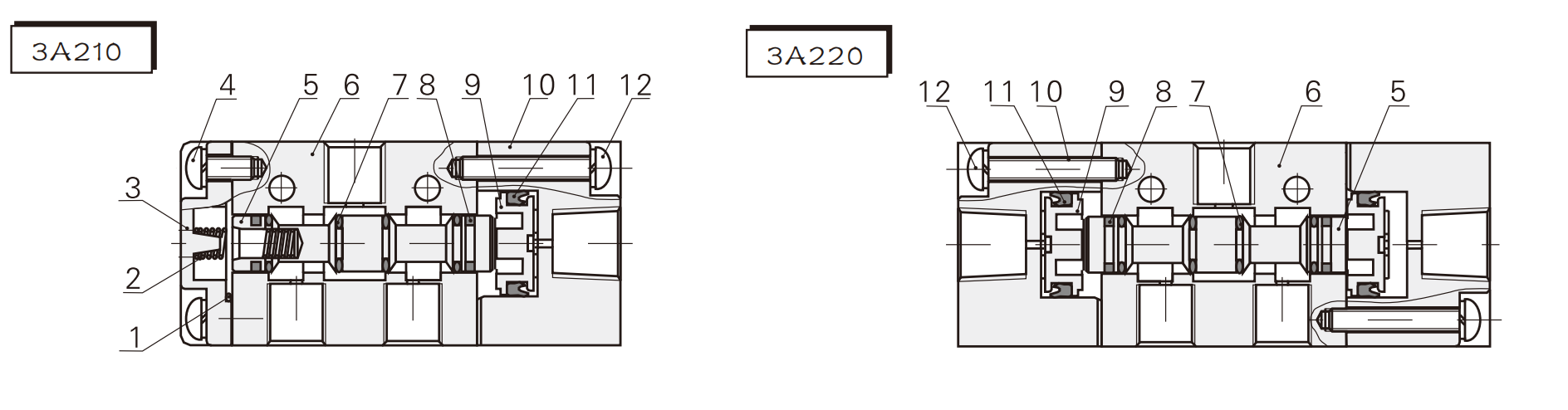

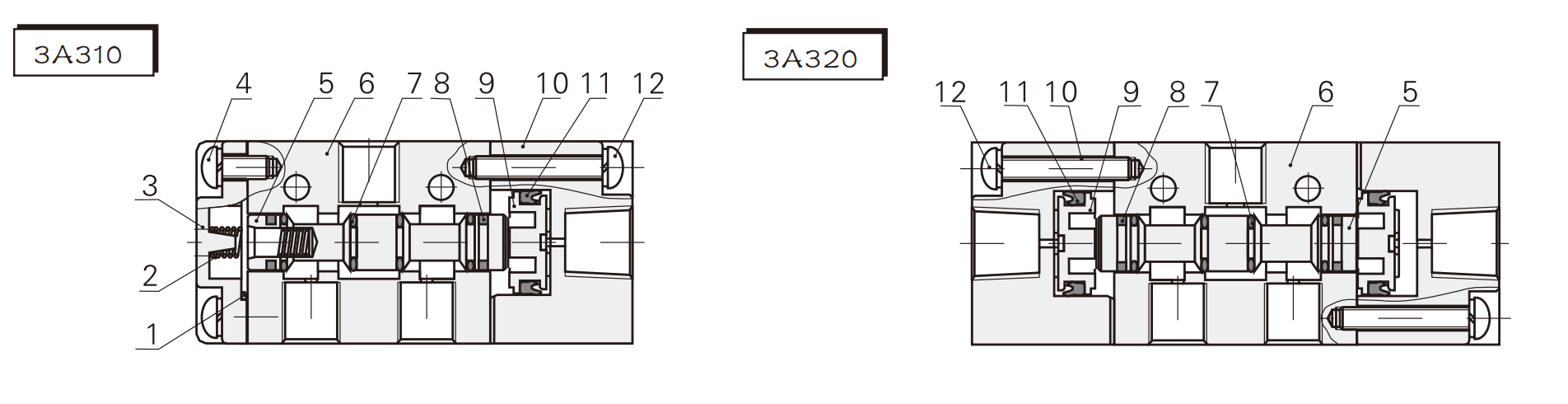

1. Piston-type na istraktura na may mahusay na sealing at tumutugon sa pagganap.
2. Dual-head pneumatic control na may memory function.
3. Ang mga panloob na butas ay naproseso gamit ang mga espesyal na diskarte, na nagreresulta sa mababang frictional resistance, mababang start-up pressure, at pinahabang buhay.
4. Hindi nangangailangan ng oil lubrication.
5. Madaling pag-install na may maraming mga mounting positions.
6. Maaaring isama sa baseplate valve assembly, na nakakatipid ng espasyo sa pag-install.
|
daluyan ng pagtatrabaho |
Hangin (na-filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
panlabas na kontrol ng hangin |
|
pampadulas |
hindi kailangan |
|
Working pressure range MPa(psi) |
0.15∼0.8(21~114) |
|
Garantiyang paglaban sa presyon |
1.5MPa (215psi) |
|
Temperatura sa pagtatrabaho °C |
-20∼70 |
|
Pinakamataas na dalas ng pagpapatakbo |
5 beses/segundo |
|
Materyal sa katawan |
aluminyo haluang metal |
|
modelo |
Diametro ng port |
bilang ng mga posisyon |
Epektibong cross-sectional area mm² (CV value) |
|
3A110-M5 |
M5 |
Dalawang posisyon tatlong paraan |
5.5(0.3) |
|
3A120-M5 |
M5 |
Dalawang posisyon tatlong paraan |
5.5(0.3) |
|

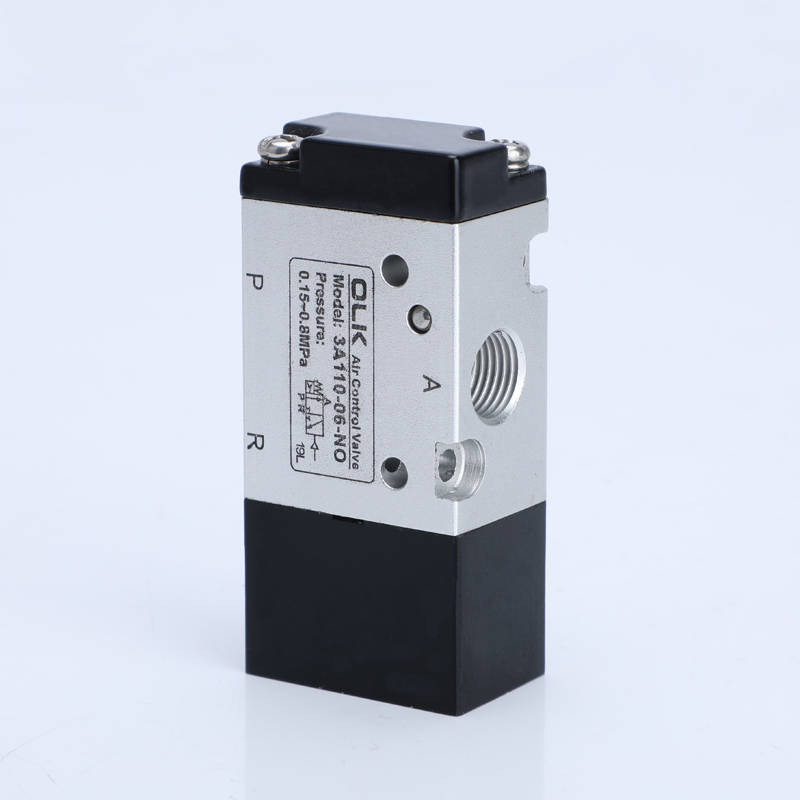

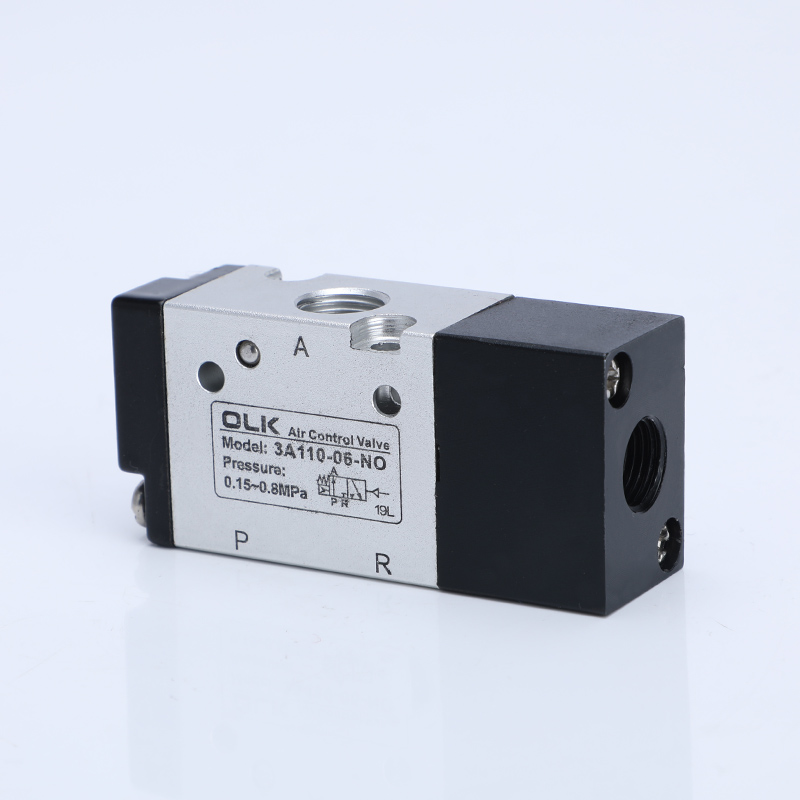

3A110-06 |
G1/8 |
Dalawang posisyon tatlong paraan |
12.0(0.67) |
|
3A120-06 |
G1/8 |
Dalawang posisyon tatlong paraan |
12.0(0.67) |
|
3A210-06 |
G1/8 |
Dalawang posisyon tatlong paraan |
14.0(0.7) |
|
3A220-06 |
G1/8 |
Dalawang posisyon tatlong paraan |
14.0(0.7) |
|

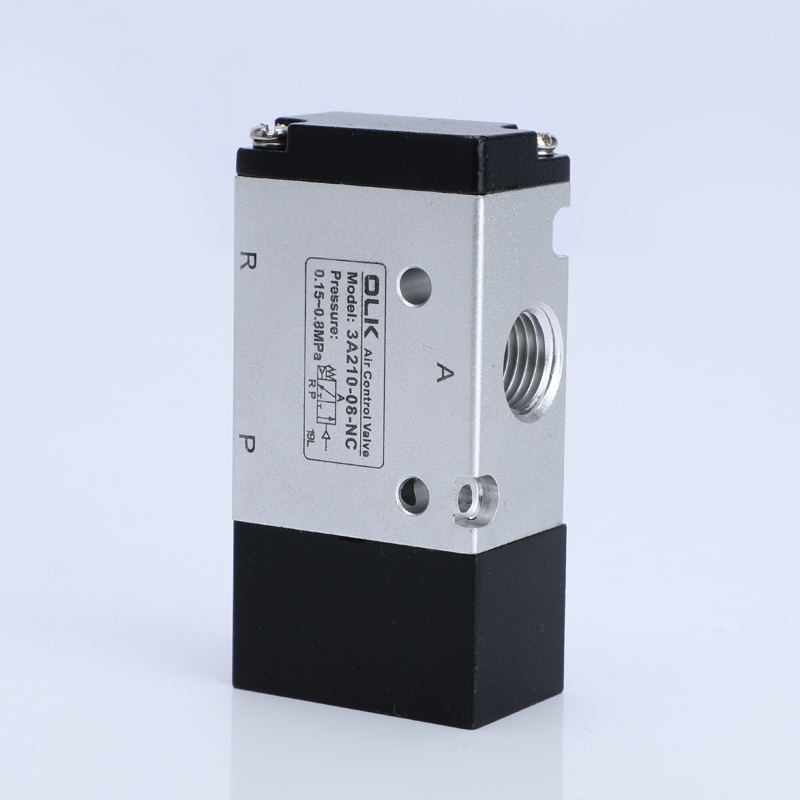

3A210-08 |
G1/4 |
Dalawang posisyon tatlong paraan |
16.0(0.89) |
|
3A220-08 |
G1/4 |
Dalawang posisyon tatlong paraan |
16.0(0.89) |
|
3A310-08 |
G1/4 |
Dalawang posisyon tatlong paraan |
25.0(1.39) |
|
3A320-08 |
G1/4 |
Dalawang posisyon tatlong paraan |
25.0(1.39) |
|
3A310-10 |
G3/8 |
Dalawang posisyon tatlong paraan |
30.0(1.67) |
|
3A320-10 |
G3/8 |
Dalawang posisyon tatlong paraan |
30.0(1.67) |
|
3A410-15 |
G1/2 |
Dalawang posisyon tatlong paraan |
50.0(2.79) |
|
3A420-15 |
G1/2 |
Dalawang posisyon tatlong paraan |
50.0(2.79) |
