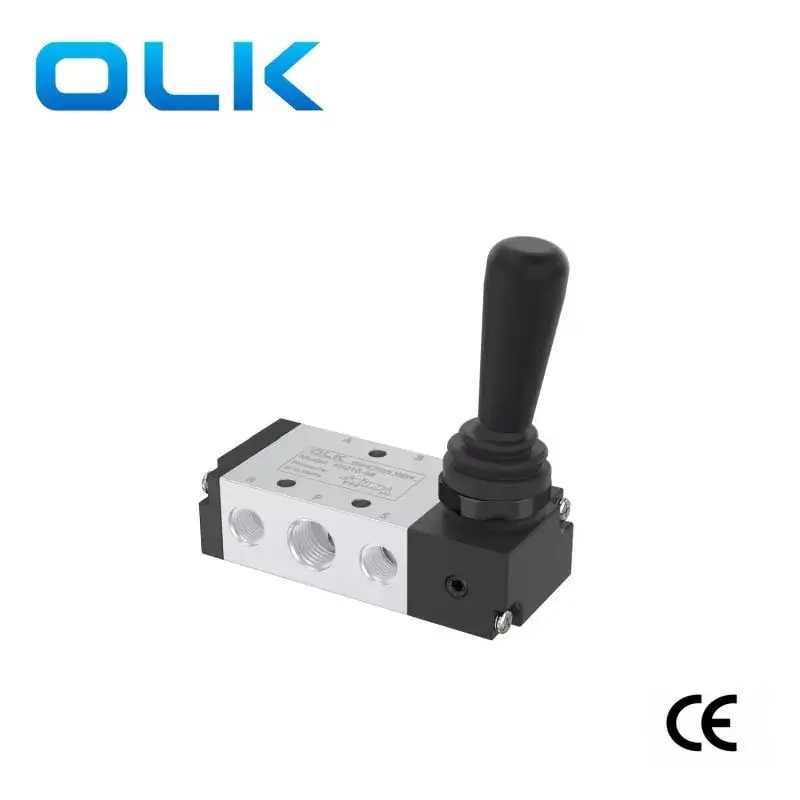

Ang Ouleikai (OLK) 4H Series Lever Valve 5 Way ay nag-aalok ng simple at maaasahang operasyon, nang walang kumplikadong mga bahagi ng electrical control, na tinitiyak ang mataas na pagiging maaasahan at pagiging angkop para sa mga pangunahing senaryo ng pneumatic control. Maaaring ayusin ng mga user ang direksyon ng daloy ng gas sa pamamagitan ng pagpapatakbo ng hand lever valve ayon sa aktwal na pangangailangan.
4H series lever valvesMga Naaangkop na Sitwasyon: Mga aplikasyon sa laboratoryo, gaya ng mga laboratoryo ng pneumatic system, kagamitan sa pananaliksik, atbp.
Mga Tala: Kung may nakitang mga abnormalidad habang ginagamit, tulad ng pagtagas ng gas o pag-jamming ng balbula, mangyaring ihinto kaagad ang paggamit at makipag-ugnayan sa mga tauhan ng pagbebenta ng kumpanya ng OLK para sa serbisyo pagkatapos ng benta.
SIMBOL:
Code ng pag-order
4H
2
30C
08
MODELO:
CODE:
URI NG VALVE:
LAKI NG PORT:
4H: Manu-manong I-reset ang balbula sa kamay ng lever valve
2:200 serye
10:5/2 way na balbula
200 serye:06:G1/8
4HA:Spring-Return lever valve hand valve
3:300 serye
30C:5/3 way ,3 posisyon sarado sa gitna
200 serye:08:G1/4
30E:5/3 way,3 position exhaust center
300 series：08：G1/8
30P: 5/3 na paraan, 3 posisyon na sentro ng presyon
300 series：10：G3/8
1. Manu-manong operasyon, makinis na actuation, tumpak at maaasahang pagpoposisyon;
2. Piston-type na istraktura, mahusay na sealing, compact size, magaan, madaling pag-install at disassembly;
3. Ang panloob na butas ay pinoproseso gamit ang isang espesyal na pamamaraan, na nagreresulta sa mababang friction resistance at mahabang buhay ng serbisyo;
4. Hindi na kailangan para sa pagpapadulas ng langis;
5. Pag-andar ng pag-install ng panel, madali at maginhawang pag-install, nakakatugon sa iba't ibang pangangailangan ng customer.
1) Ang five-port three-position manual reset manual valve ay gumagamit ng spring steel ball positioning, na nagpapadali sa paglipat. Mangyaring mag-ingat na huwag maglapat ng labis na puwersa sa panahon ng operasyon, dahil maaaring magresulta ito sa mga maling posisyon sa kontrol at hindi sinasadyang pagkilos.
2) Kapag nag-mount gamit ang isang panel, maaari mong alisin o panatilihin ang spacer batay sa partikular na sitwasyon.
3) Kumonsulta sa diagram para sa iba't ibang paraan ng pag-install.
Espesyal na Tandaan: Kapag sini-secure ang panel, isaalang-alang ang kapal ng mounting plate at ang diameter ng mounting hole.
|
daluyan ng pagtatrabaho |
Air (na-filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
Manu-manong direktang kontrol |
|
pampadulas |
hindi kailangan |
|
Working pressure range MPa(psi) |
0∼0.8(0~114) |
|
Garantiyang paglaban sa presyon |
1.5MPa (215psi) |
|
Temperatura sa pagtatrabaho °C |
-20∼70 |
|
Materyal sa katawan |
aluminyo haluang metal |
|
modelo |
Diametro ng port |
bilang ng mga posisyon |
Daloy ng cross-sectional area mm² (CV value) |
|
4H210-06 |
Intake=outlet=G1/8 |
2 posisyon 5 paraan |
14.0(0.78) |
|
4H230C-06 |
Intake=outlet=G1/8 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H230E-06 |
Intake=outlet=G1/8 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H230P-06 |
Intake=outlet=G1/8 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H210-08 |
Intake=outlet=G1/4 |
2 posisyon 5 paraan |
16.0(0.89) |
|
4H230C-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H230E-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H230P-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
12.0(0.67) |
|
4H310-08 |
Intake=outlet=G1/4 |
2 posisyon 5 paraan |
25.0(1.39) |
|
4H330C-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
|
4H330E-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
|
4H330P-08 |
Intake=outlet=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
|
4H310-10 |
Inlet=Outlet=G3/8 Exhaust=G1/4 |
2 posisyon 5 paraan |
30.0(1.67) |
|
4H330C-10 |
Inlet=Outlet=G3/8 Exhaust=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
|
4H330E-10 |
Inlet=Outlet=G3/8 Exhaust=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
|
4H330P-10 |
Inlet=Outlet=G3/8 Exhaust=G1/4 |
Tatlong posisyon sa limang paraan |
18.0(1.00) |
