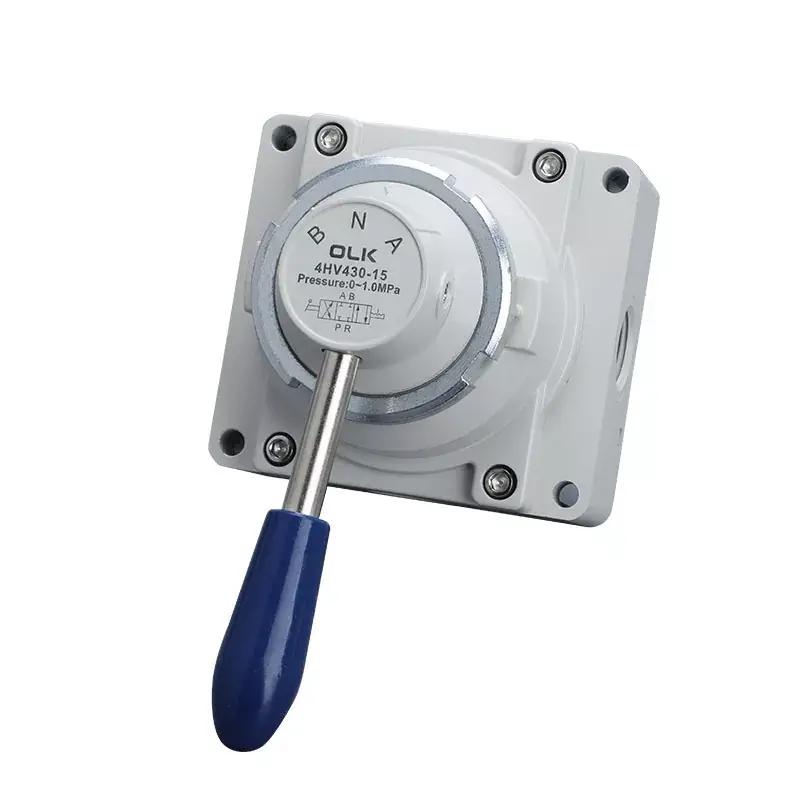

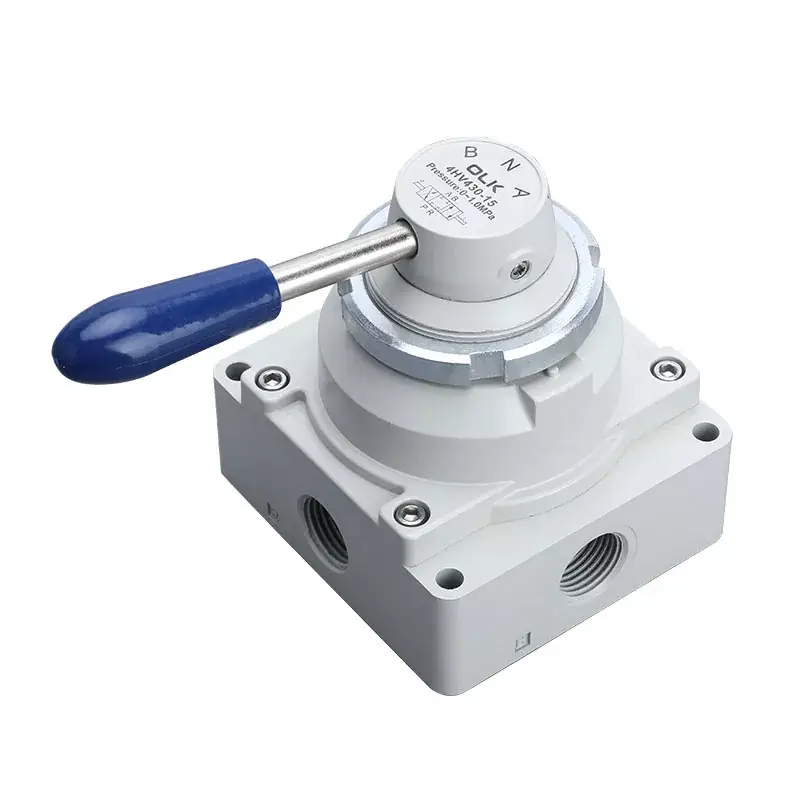

Ang Ouliikai (OLK) 4HV Series two-way four-port/three-way four-port hand-operated valve ay pinalitan sa pamamagitan ng pag-ikot ng manu-manong pingga, na nag-aalok ng isang mahusay na pakiramdam ng tactile at maayos na operasyon.
Nagtatampok ang 4HV hand-operated valve ng isang malaking epektibong lugar ng daloy at mababang pagkawala ng presyon, na tumutulong na mabawasan ang pagkonsumo ng enerhiya at pagbutihin ang kahusayan sa panahon ng paglipat ng likido. Bilang karagdagan, nag -aalok ito ng dalawang mga uri ng pag -install para pumili ng mga gumagamit mula sa: Pag -install ng Panel at pag -install sa ibaba, na kasama ang pag -mount ng mga mani para sa pag -install ng panel.
Sa pangkalahatan, ang manu-manong manu-manong balbula ng Ouliikai (OLK) 4HV ay isang mataas na pagganap at friendly control valve na malawakang ginagamit sa iba't ibang mga sektor ng industriya. Para sa mas detalyadong impormasyon tungkol sa 4HV Manu -manong balbula, inirerekomenda na kumunsulta sa kaugnay na manu -manong produkto o makipag -usap sa mga propesyonal na tauhan ng teknikal.

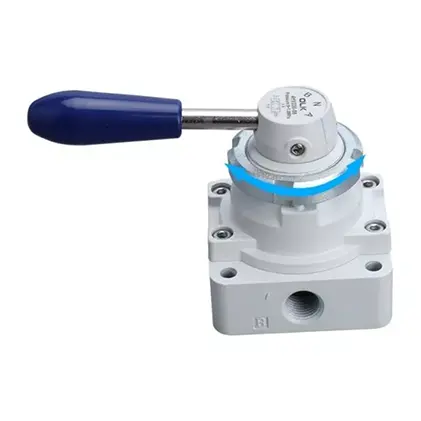

1. Makinis at magaan ang pag -on na may isang mahusay na pakiramdam ng tactile, tumpak na pagpoposisyon:
2. Malaking epektibong lugar ng daloy na may mababang pagkawala ng presyon;
3. Malaking epektibong lugar ng daloy;
4. Dalawang Mga Paraan ng Pag -install na Magagamit: Panel at Bottom Pag -install. Ang pag -install ng panel ay may mga mounting nuts.
|
Pag -order ng code |
|||||
|
4hv |
2 |
30 |
__ |
8 |
S |
|
Modelo |
serye |
posisyon |
|
Laki ng port |
Uri ng Pag -install: |
|
4HV ： 4HV Series Hand Manual Rotating Valve |
2: 200 serye |
24: 2/4 port |
|
06: PT1/8 |
Blangko |
|
|
3: 300 serye |
34: 3/4 port |
|
08: PT1/4 |
S: panel mounting （na may balbula nut) |
|
|
4: 400 serye |
|
|
10: PT3/8 |
|
|
|
|
|
|
15: PT1/2 |
|
|
|
|
|
|
20: PT3/4 |
|
|
nagtatrabaho medium |
Hangin (na -filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
control ng kamay |
|
Lubricating |
hindi kinakailangan |
|
Working Pressure Range MPA (PSI) |
0∼1.0 (~ 145) |
|
Garantisadong paglaban sa presyon |
1.5Mpa (215psi) |
|
Temperatura ng pagtatrabaho ° C. |
-20∼70 |
|
modelo |
Diameter ng Port |

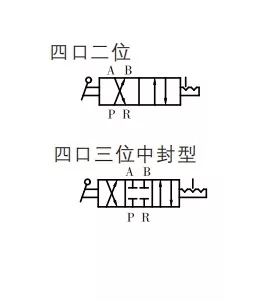

bilang ng mga posisyon |
Mabisang cross-sectional area mm² (halaga ng cv) |
|
4HV210-06 |
PT1/8 |
2 Posisyon 4 na paraan |
14.0 (0.78) |
|
4HV230-06 |
PT1/8 |
Tatlong Apat na Daan |
14.0 (0.78) |
|
4HV210-08 |
PT1/4 |
2 Posisyon 4 na paraan |
14.0 (0.78) |
|
4HV230-08 |
PT1/4 |
Tatlong Apat na Daan |
14.0 (0.78) |
|
4HV310-08 |
PT1/4 |
2 Posisyon 4 na paraan |
30.0 (1.67) |
|
4HV330-08 |
PT1/4 |
Tatlong Apat na Daan |
30.0 (1.67) |
|
4Hv310-10 |
PT3/8 |
2 Posisyon 4 na paraan |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
Tatlong Apat na Daan |
33.0 (1.83) |
|
4Hv410-15 |
PT1/2 |
2 Posisyon 4 na paraan |
88.0 (4.89) |
|
4HV430-15 |
PT1/2 |
Tatlong Apat na Daan |
88.0 (4.89) |
|
4Hv410-20 |
PT3/4 |
2 Posisyon 4 na paraan |
95.0 (5.27) |
|
4HV430-20 |
PT3/4 |
Tatlong Apat na Daan |
95.0 (5.27) |
|

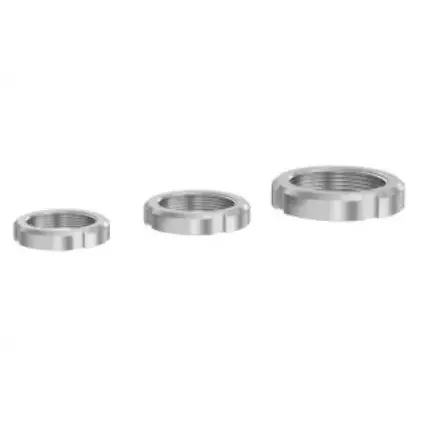

Model: |
Thread: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4Hv400 |
M52X1.5 |
|
|
|
|
OLK Pneumatic Hand Rotary Valves - 5 Mga Modelong Paghahambing |
|||||||||
|
Larawan |
|
|
|
|
|
|
|
|
|
|
Modelo ng OLK |
4HV210/310/410/230/330/430 |
|
Hv200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Posisyon |
2 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
|
3 Posisyon 4 na paraan |
|
|
|
|
|
|
|
|
|
Laki ng port |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Mga Tampok ng Produkto |
Pag -mount ng Panel |
|
A: Quadrilateral Interface B: Dalawang-Side Interface, na may tunog na pagpapalambing sa ilalim |
|
|
|
|
|
Blangko ： isang butas sa isang tabi l ： dalawang butas sa kabaligtaran na panig ； d ： Apat na butas sa ilalim ； |
|
|
|
|
|
|
|
|
|
|
|
|
Hawakan |
Naaalis na hawakan |
|
Naaalis na hawakan |
|
Naaalis na hawakan |
|
Hindi naaalis/ plastik na hawakan |
|
Naaalis na hawakan, hawakan ng anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|
Mga sukat ng base |
200 Serye: 62 mm |
|
61.3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Ano ang tampok sa 4HV Hand Control Valve?
Ang balbula ng kamay ng 4HV ay maaaring mag -mount ng panel.
Gaano karaming mga posisyon ang maaaring mapili sa manu -manong balbula ng 4HV?
2 Posisyon 4 na paraan at 3 posisyon 4 na paraan ng dalawang uri ay maaaring piliin.
