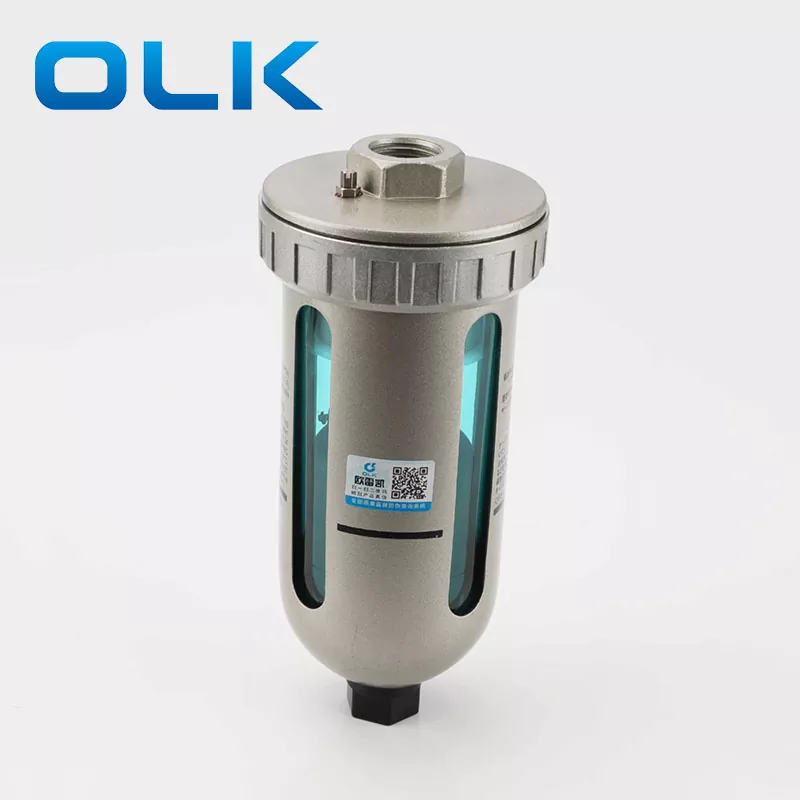

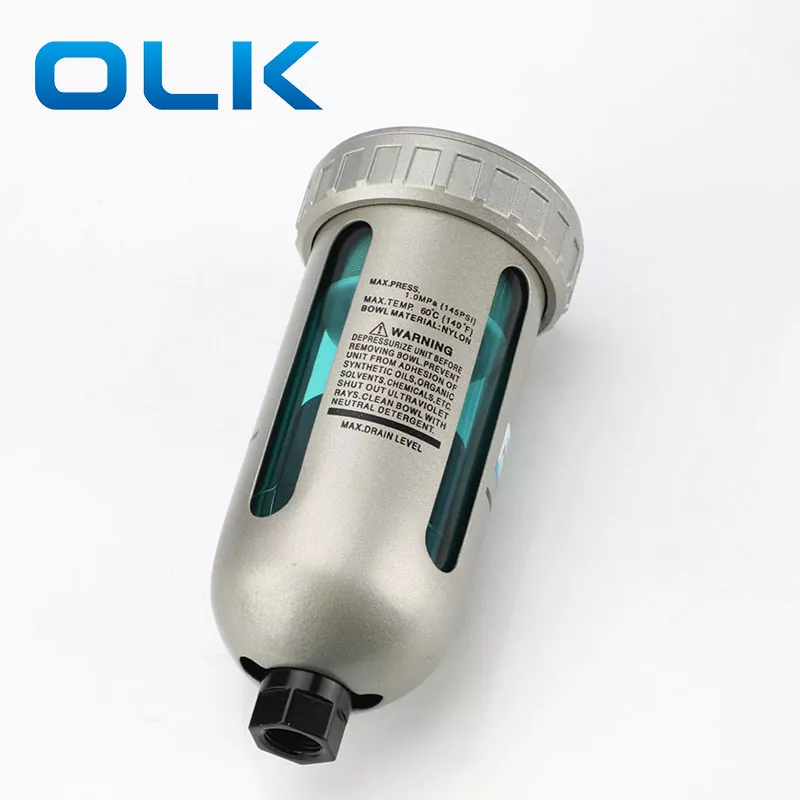

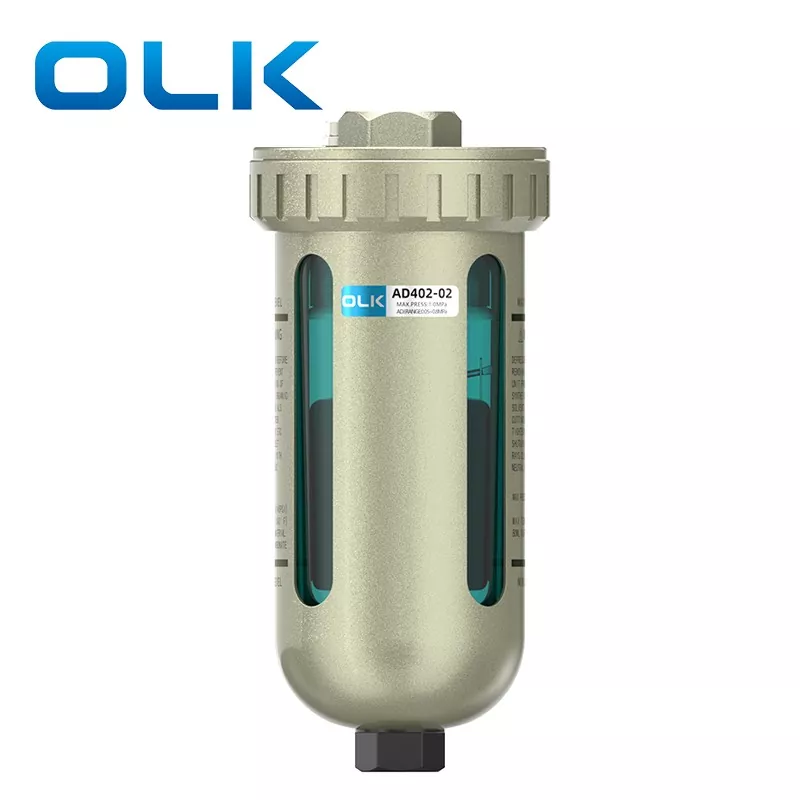

AD402 Auto Drain Valve

OLKAD402 auto drain valveAwtomatikong at mapagkakatiwalaan na naglalabas ng drainage nang hindi nangangailangan ng manual na operasyon. Dust- at corrosion-resistant para sa pangmatagalang performance, na may kasamang matibay na bowl guard bilang standard. Dinisenyo para sa kahusayan, na binuo para sa pagiging maaasahan!

AD402 auto drain valve Prinsipyo ng Paggawa:

1. Walang Pressure sa Bowl:

   Kapag walang panloob na presyon, bumababa ang float dahil sa bigat nito, tinatakpan ang butas ng silid. Ang piston ay itinutulak pababa ng isang bukal, at ang drainage ay dumadaloy sa isang pahabang butas patungo sa housing, kung saan ito dini-discharge.

2. Inilapat ang Presyon sa Bowl:

   Kapag ang panloob na presyon ay lumampas sa 1 MPa, nalalampasan nito ang puwersa ng tagsibol, itinataas ang piston hanggang sa ito ay tumatak laban sa O-ring. Inihihiwalay nito ang loob ng mangkok mula sa labas.

3. Pag-iipon ng Drainage:

   Habang kumukuha ang drainage, tumataas ang float, binubuksan ang butas ng chamber at pinahihintulutan ang pressure na pumasok. Ang presyur na ito, na sinamahan ng puwersa ng tagsibol, ay nagtutulak sa piston pababa, na naglalabas ng drainage sa pamamagitan ng drain guide.

Pansinin

1: Kapag nag-i-install ng mga drainage pipe, gumamit ng mga tubo na may panloob na diameter na higit sa 10 millimeters at haba na hindi hihigit sa 5 metro. Huwag ibaluktot ang mga tubo pataas.

2. Ang lakas ng compressor ay dapat na higit sa 3.7kw

SMC type AD402 series auto drain valveMga pangkalahatang parameter
