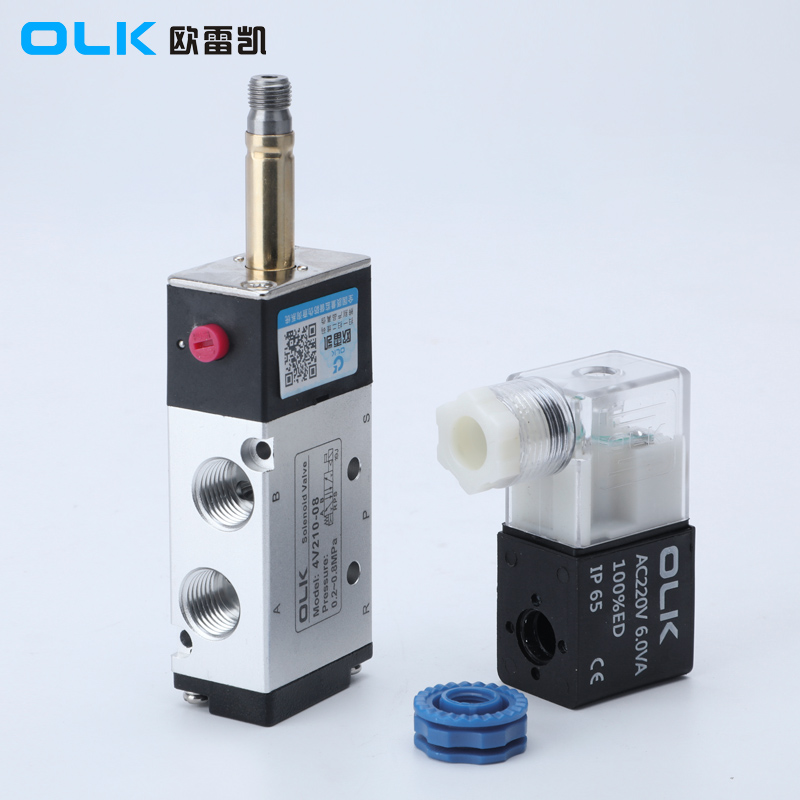

Pagkakaiba sa pagitan ng Tatlong Uri ng Valve ng 5/3Mga Solenoid Valve
Kapag nag-order ng 5/3mga solenoid valve, bukod sa single at double electrical control, may tatlong configuration: C (double-solenoid 5/3 way closed center), E (double-solenoid 5/3 way exhaust center), at P ( double-solenoid5/3 way pressure sentro).
| 5/3 paraansolenoid valvesimbolo | Code ng pag-order |
|
|
 |

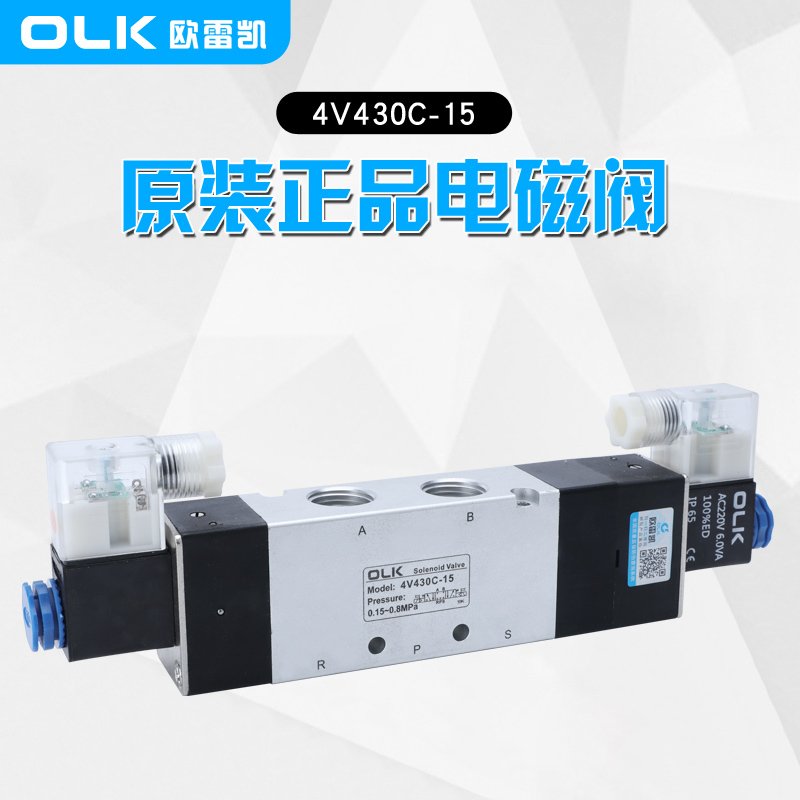

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Double-solenoid 5/3 way na saradong gitna |
5/3 balbula sa normal na saradong posisyon. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Double-solenoid 5/3 way exhaust center |
5/3 balbula sa normal na bukas na posisyon. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Double-solenoid5/3 way pressure center |
5/3 na balbula sa posisyon ng tambutso. |
Presyon sa Port P (Supply Pressure):
Ito ay tumutukoy sa presyon sa input port ng solenoid valve (karaniwang may label na P). Ang presyur na ito ay ang puwersang nagtutulak sa pagkontrol sa daloy ng likido kapag bumukas o nagsasara ang balbula.
Sa configuration ng pressure center, ang pressure sa inlet port (P) ay mas mataas kaysa sa iba pang port (gaya ng A o B), at ang control system ay nagdidirekta ng pressure na ito sa naaangkop na channel.
Tambutso sa kalagitnaan ng posisyon:
Inilalarawan nito ang kalagayan ngsolenoid valvekapag nasa gitnang posisyon. Para sa mga three-position solenoid valve, kapag ang spool ay nasa gitnang posisyon, ang lahat ng port (gaya ng P, A, at B) ay maaaring magkadugtong, o ang mga partikular na port ay maaaring bumuo ng isang leakage path.
Sa isang tipikal na mid-position exhaust configuration, ang pressure mula sa mga port A o B ay maaaring bumalik sa exhaust port (karaniwang may label na R o T), na naglalabas ng pressure. Ang disenyo na ito ay ginagamit sa ilang mga application upang maiwasan ang labis na pagtaas ng presyon sa system kapag walang control signal.
Closed Center:
Sa pagsasara ng closed center, ang lahat ng port ng solenoid valve ay selyadong kapag nasa gitnang posisyon, ibig sabihin ay walang fluid na maaaring dumaloy sa anumang port.
Ang disenyong ito ay karaniwang ginagamit sa mga sitwasyon kung saan kinakailangan upang mapanatili ang presyon o maiwasan ang hindi gustong daloy ng likido kapag ang system ay nasa gitnang posisyon.
Buod:
Pressure Center: Tumutukoy sa pressure na inilapat samga solenoid valvepumapasok.
Exhaust Center: Inilalarawan ang isang estado kung saan ang likido ay maaaring maubos mula sa isa o higit pang mga port sa gitnang posisyon.
Closed Center: Inilalarawan ang isang estado kung saan ang lahat ng port ay selyado, na pumipigil sa daloy ng fluid sa gitnang posisyon.
Mga Bentahe ng 5/3 Solenoid Valve Kumpara sa 5/2 Solenoid Valve:
Maramihang Mga Opsyon sa Gitnang Posisyon:
Ang 5/3 solenoid valve ay may tatlong gumaganang posisyon, na ang gitnang posisyon ay maaaring i-configure sa iba't ibang estado (tulad ng presyon, tambutso, o sarado).
Ang kakayahang umangkop na ito ay nagbibigay-daan para sa pagpapanatili ng presyon, nakakapagod na presyon, o ganap na pagsasara ng system kapag ang balbula ay na-deactivate o nasa isang emergency na sitwasyon, na nag-aalok ng higit pang mga opsyon sa kontrol para sa iba't ibang mga aplikasyon.
Pinahusay na Kaligtasan at Kontrol:
Maaaring piliin ng 5/3 solenoid valve na mapanatili ang pressure o exhaust pressure sa gitnang posisyon, na nagbibigay ng proteksyon sa mga application na kritikal sa kaligtasan laban sa mga hindi sinasadyang aksyon. Halimbawa, kung sakaling magkaroon ng power failure o pagkawala ng control signal, ang pagpili ng naaangkop na posisyon sa gitna ay maaaring maprotektahan ang mga kagamitan at tauhan.
Ang 5/2 solenoid valve, kapag nawawalan ng signal, ay maaari lamang bumalik sa orihinal nitong posisyon at hindi makapag-aalok ng katulad na proteksyon.
Pag-iwas sa Cylinder Impact:
Ang gitnang posisyon ng isang 5/3 solenoid valve ay maaaring gamitin upang mabawasan ang epekto sa cylinder kapag nagbabago ng direksyon. Halimbawa, ang pagpili ng isang uri ng tambutso sa gitnang posisyon ay maaaring magbigay-daan sa bahagyang paglabas ng presyon kapag lumilipat ng mga direksyon, pag-iwas sa epekto dahil sa biglaang paghinto o pagsisimula, sa gayon ay nagpapahaba ng habang-buhay ng kagamitan.
A 5/2solenoid valvekulang sa feature na ito, dahil maaari lamang itong lumipat sa pagitan ng dalawang direksyon, na maaaring magdulot ng epekto at pagkasira sa kagamitan sa ilang mga kaso.
Konklusyon:
Ang 5/3 solenoid valve ay nag-aalok ng makabuluhang bentahe sa flexibility, kaligtasan, impact mitigation, at complex control kumpara sa 5/2 solenoid valve. Ginagawa nitong lubos na mahalaga sa mga application na nangangailangan ng maraming operating mode, pinahusay na kaligtasan, at pinababang epekto ng kagamitan. Samantala, ang 5/2 solenoid valve, na may mas simpleng istraktura at mas mababang gastos, ay karaniwang ginagamit sa mga system kung saan hindi kinakailangan ang kumplikadong kontrol.
-
