Sa pangkalahatan,PU tubeay naka-install sa mga air compressor para sa transportasyon ng gas. Sa pagsasalita, maaari rin itong maghatid ng tubig at iba pang mga likido, ngunit ang resistensya ng kaagnasan ng mga tubo ng PU ay hindi partikular na malakas.
Magagamit na kagamitan: kagamitan sa pneumatic, air compressor, mga tool sa pneumatic, air pump, air cylinder, cutting machine, spraying equipment, welding equipment, industrial robot, packaging machine, environmental control equipment, humidifier, dust removal equipment, ventilation system, spray system, cooling equipment. Mga kagamitan sa laboratoryo at medikal: mga instrumento sa laboratoryo, mga analyzer, kagamitang medikal na gas, mga sampler ng hangin. Mga Sasakyan at Makinarya: Kagamitan sa Pagpapanatili ng Sasakyan, Mga Sistema ng Pneumatic Suspension, Kagamitan sa Pag-aautomat ng Automation ng Agrikultura na Makinarya: Mga Assembly Line, Sistema ng Conveyor, Kagamitan sa Pagsubok Iba pang Kagamitan: Mga Makinang Pagpuno ng Inumin, Kagamitan sa Pagproseso ng Pagkain, Mga Balloon Inflator, Sandblasting Equipment .
Ang PU air hose ay malawakang Ginagamit sa Automation Equipment.
| PU（Polyurethane pipe） | PA （nylon tube） | PE(Polyethylene pipe) | Tubong goma | Tinirintas na reinforced hose | Ultra flexible tubing | PU flat hose | |
| Mga Tampok: | Ang pinakakaraniwang ginagamit na hose ng hangin, lubhang nababaluktot Mabuti, makinis na ibabaw, mababa ang panloob na pagtutol. | Mataas na tigas, magandang tigas, may kakayahang mapanatili ang hugis | Malambot na materyal, semi transparent, mababang gastos. | Ginawa mula sa natural o sintetikong goma at pinatibay ng isang tinirintas na layer | PU o nylon tubing na may panlabas na braided reinforcement layer ng polyester, aramid fiber, o stainless steel wire, na nag-aalok ng pinahusay na pressure resistance at mekanikal na lakas. | Gamit ang mga espesyal na materyales at proseso, ang flexibility ay higit na lumampas sa ordinaryong PU pipe | Ang katawan ng tubo ay patag, at maraming mga pipeline ay maaaring isama nang magkatulad. |
| Advantage | Magandang flexibility, wear resistance, torsion resistance, magaan, madaling i-coil at i-install | Mataas na paglaban sa presyon, mataas na paglaban sa temperatura (hanggang sa 110 ° C), mahusay na pagtutol sa langis at kemikal, at hindi madaling ma-oxidized | Murang presyo, magandang paglaban sa mababang temperatura, at paglaban sa kaagnasan (acid, alkali). | Napakahusay na pagkalastiko, sumisipsip ng mga vibrations, at may malakas na pagtutol sa panahon. | Lubhang mataas na resistensya ng presyon (hanggang sa ilang beses na mas mataas kaysa sa mga ordinaryong tubo), anti expansion, at mahusay na pagganap ng pulso | Napakalambot, na may napakaliit na radius ng baluktot, lumalaban sa paulit-ulit na pagkapagod sa baluktot, at hindi madaling masira ang mga buhol. | Pagtitipid ng espasyo, maayos at maganda, madaling pamahalaan ang maraming pinagmumulan ng hangin, at maiwasan ang pagkakasalungatan. |
| Disadvantage | Ang pagganap ng mataas na temperatura paglaban ay karaniwan (karaniwan ay -10 ° C~+60 ° C), at ang langis at kemikal na pagtutol ay hindi kasing ganda ng mga naylon pipe. | Hindi magandang flexibility, madaling malutong sa mababang temperatura, at nangangailangan ng malaking espasyo para sa pag-install ng baluktot. | Mahina ang pressure resistance, hindi lumalaban sa mataas na temperatura, madaling kapitan ng pagtanda, at mahinang wear resistance. | Napakalaki, na may mataas na panlaban sa panloob na pader at madaling pagtanda, unti-unting pinalitan ng mga plastik na tubo ang mga modernong pneumatic system. | Bumababa ang flexibility, tumataas ang radius ng bending, at nagiging mas mahal ang presyo. | Ang presyo ay karaniwang mas mataas, at ang paglaban sa presyon ay maaaring bahagyang mas mababa kaysa sa mga ordinaryong tubo ng parehong detalye. | Ang direksyon ng baluktot ay limitado (maaari lamang yumuko patungo sa patag na direksyon), at ang presyo ay medyo mataas |
| Mga karaniwang application: | Ang pinakamalakas na universality, na angkop para sa pagkonekta sa karamihan ng mga kagamitan sa pneumatic, lalo na sa mga sitwasyon na nangangailangan ng madalas na paggalaw at pagyuko, tulad ng mga robotic arm at mga mobile device | Nakapirming pag-install, kung saan kinakailangan ang oil at temperature resistance, tulad ng mga pipeline malapit sa mga machine tool, automotive manufacturing, at high-temperature equipment. | Angkop para sa mababang presyon, pansamantalang koneksyon sa daanan ng gas, o para sa mga hindi kritikal na lugar gaya ng tubig at irigasyon ng agrikultura. Hindi gaanong karaniwang ginagamit sa mga pneumatic circuit para sa mga pangunahing circuit. | Pangunahing ginagamit para sa mabibigat na kagamitan, makinarya sa konstruksiyon, at mga okasyong nangangailangan ng mahusay na flexibility at vibration resistance. | Ginagamit sa mga high-pressure pneumatic system, air compressor outlet, long-distance main gas supply pipelines, at mga sitwasyon kung saan ang mga pressure pulse ay madalas na nabuo. | Ang drag chain (Tank chain) sa loob ng robot body, na sumasailalim sa high-frequency reciprocating motion, at kagamitan na nangangailangan ng napakataas na flexibility. | Isang buod ng landas ng gas para sa mga device na may maraming bahagi ng pagpapatupad, gaya ng sentralisadong piping mula sa mga workstation, valve island hanggang sa mga actuator. |
Ang Polyurethane tube (PU) Tube ay may apat na kulay: asul, transparent, pula, at asul. Maginhawa para sa amin na makilala at ikonekta ang gumaganang tubo sa mga pneumatic device. Sa partikular, depende ito sa karaniwang mga pagtutukoy ng bawat kumpanya. Halimbawa, ang ilang kumpanya ay nangangailangan ng mga transparent na tubo para sa vacuum, mga asul na tubo para sa air inlet, at mga orange na tubo para sa saksakan ng hangin, upang makilala ang iba't ibang mga pipeline at mapadali ang mabilis na pag-troubleshoot at pagpoposisyon sa panahon ng pagpapanatili ng air circuit.
Una, alam namin na ang laki ng PU air hose ay maaaring matukoy ang rate ng daloy. Kung mas malaki ang pneumatic tube, mas malakas ang kapasidad ng daloy, na nakakaapekto naman sa bilis ng pagpapatakbo ng air cylinder.

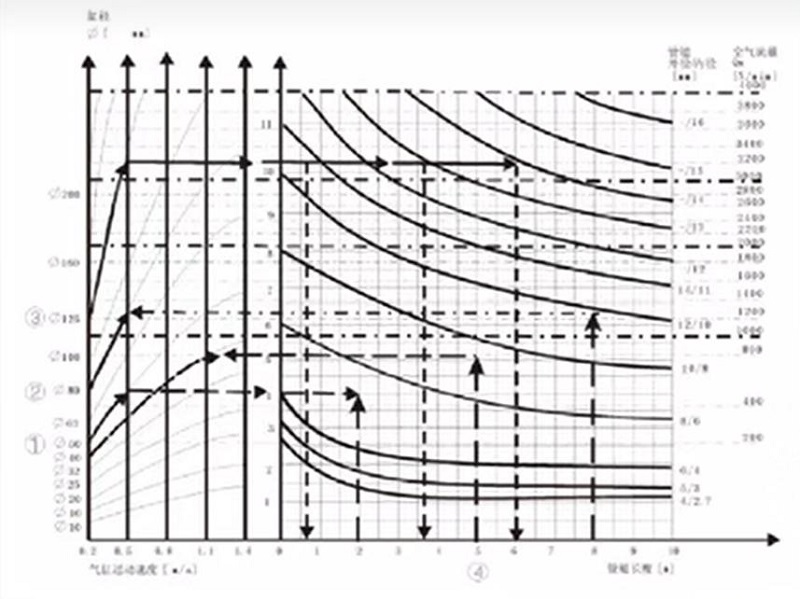

Sa mahigpit na pagsasalita, kapag gumagawa ng isang pagpipilian, kailangan naming isama ang mga parameter tulad ng stroke, bilang ng mga tumatakbo bawat minuto, diameter ng silindro, atbp para sa pagkalkula. Gayunpaman, batay sa nauugnay na karanasan, ang iba't ibang mga pagtutukoy ng mga cylinder ay inirerekomenda na may kaukulang mga pagtutukoy ng air line tubing.
| Sukat ng Air Cylinder bore(mm) | Laki ng tubo (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Ang pangunahing pipeline para sa pagpapatakbo ng balbula ay maaaring pumili ng bahagyang mas malalaking tubo (na hindi magreresulta sa anumang karagdagang pagkonsumo ng hangin, kaya walang karagdagang mga gastos na natamo sa panahon ng operasyon).
2. Gayunpaman, ang tubo sa pagitan ng balbula at silindro ay dapat na i-optimize ayon sa mga sumusunod na prinsipyo: kung ang diameter ng tubo ay masyadong maliit, ito ay mag-throttle, kaya nililimitahan ang bilis ng silindro; Gayunpaman, ang labis na diameter ng tubo ay maaaring maging sanhi ng pagwawalang-kilos, kaya tumataas ang pagkonsumo ng hangin at oras ng pagpuno.
3. Kinakailangang isaalang-alang ang baluktot na radius, at napakahalagang suriin ang baluktot na radius kapag gumagamit ng drag chain.
Ang PU tubing ay karaniwang may gumaganang presyon na humigit-kumulang 10 kg/cm² sa temperatura ng kuwarto, bagama't maaaring mag-iba ito depende sa laki at modelo. Para sa mga high-pressure na application, ang reinforced PU braided tubing ay isang mas mahusay na pagpipilian. Ito ay ginawa gamit ang isang three-layer na disenyo—outer PU, middle polyester braided reinforcement, at inner PU—na nagbibigay ng pinahusay na pressure resistance at tibay. Bukod pa rito, ang ganitong uri ng PU tubing ay angkop para sa parehong air at water transfer.
Prinsipyo ng Pagpili: Ang presyon ng pagsabog ≥ 3 × presyon ng pagtatrabaho
Ang flexibility ng PU tubing ay gumaganap ng kritikal na papel sa installation space at equipment movement, lalo na kapag iba't ibang laki tulad ng 6mm at 8mm PU tubing ang ginagamit. Ang mas maliliit na diameter tulad ng 6mm PU tube ay nag-aalok ng mas mahigpit na bending radius, na ginagawang perpekto ang mga ito para sa mga compact installation gaya ng mga control panel o maliliit na automation system kung saan limitado ang espasyo. Sa kabaligtaran, ang 8mm PU tubing ay nagbibigay ng mas mataas na airflow capacity at karaniwang ginagamit sa mga application tulad ng pneumatic tool o mas malaking makinarya, kung saan ang parehong flexibility at flow performance ay kinakailangan. Sa mga dinamikong sistema tulad ng mga robotic arm o packaging machine, tinitiyak ng mataas na kalidad na polyurethane tubing ang maayos na paggalaw nang walang kinking, pagpapabuti ng kahusayan at pagpapahaba ng buhay ng serbisyo. Ang pagpili ng tamang sukat ay direktang nakakaapekto sa pagganap ng system at kahusayan sa pag-install.
mas malambot, lumalaban sa baluktot, mabilis na tumalbog pagkatapos yumuko, mas madaling makabara sa panahon ng baluktot, dalubhasa para sa mga automation system, pagruruta ng kagamitan nang walang jamming
Ang tigas ng mga tubo ng PU ay karaniwang nasa pagitan ng 60A at 95A, depende sa formula ng materyal at aplikasyon. Ang 60APU tubeay malambot at madaling yumuko, na angkop para sa mga eksena na nangangailangan ng madalas na paggalaw; Ang 95A PU tube ay mas mahirap at angkop para sa mga sitwasyon na nangangailangan ng mataas na presyon o pangmatagalang pag-aayos. Kapag pumipili, kinakailangang balansehin ang flexibility at rigidity ayon sa aktwal na pangangailangan.
①. Material ratio: Ang ratio ng malambot at matitigas na mga segment sa polyurethane ay direktang nakakaapekto sa katigasan, at ang pagsasaayos ng ratio ay maaaring magbago ng mga katangian ng pipe.
②. Mga Additives: Ang pagdaragdag ng ilang mga filler o plasticizer ay maaaring makabuluhang baguhin ang katigasan, tulad ng pagdaragdag ng silica, na maaaring magpapataas ng tigas.
③. Proseso ng produksyon: Ang mga parameter ng proseso tulad ng temperatura ng extrusion at rate ng paglamig ay maaari ding magkaroon ng banayad na mga epekto sa huling tigas.
·Dynamic na aplikasyon: Sa mga madalas na bending scenario (gaya ng mechanical arm gas supply), inirerekomendang pumili ng mga hose na mula 60A hanggang 75A para maiwasan ang pag-crack ng fatigue.
· Mataas na presyon ng kapaligiran: Inirerekomenda na gumamit ng matitigas na tubo na may 85A o mas mataas kapag nagdadala ng mga high-pressure na likido upang matiyak ang compressive strength.
Mga kinakailangan sa paglaban sa pagsusuot: Sa mga sitwasyon kung saan may pagkaladkad o alitan sa lupa, mas mainam ang balanseng tigas na humigit-kumulang 80A.
①. Suriin ang tigas at tukuyin ang 85-95A. Sa tag-araw, ang tigas ng 98A ay hindi madaling lumambot sa mataas na temperatura; 95Isang tigas sa taglamig, hindi madaling tumigas sa malamig na taglamig. Ang sobrang malambot ay madaling magalit; Masyadong matigas at madaling mag-crack
②. Kurutin ang dingding ng tubo nang pantay-pantay nang walang anumang mga bula. Kung mayroong anumang guwang o malukong buhok kapag naipit, ito ay itinuturing na may sira
③. Suriin ang pagkalastiko. Pagkatapos yumuko ng 90 degrees, ito ay rebound sa loob ng ilang segundo. Kung ang rebound ay mabagal at may mga creases na natitira, hindi ito dapat gamitin
④. Suriin ang panloob na diameter at piliin ang kaukulang mga pagtutukoy ayon sa presyon ng kagamitan. Kung ang panloob na diameter ay hindi tama, ito ay makakaapekto sa kapangyarihan
Ang naka-compress na hangin mula sa mga compressor ay mataas ang temperatura. Mainam ang panandaliang paggamit, ngunit ang pangmatagalang paggamit ay maaaring magdulot ng pamamaga o pagsabog ng tubo. Inirerekomenda na gamitin kasama ng mga air tank, cooler, at air filter.
Sa mga workshop, ang mga PU tube ay madalas na nakapulupot, kinakaladkad, at maaaring makipag-ugnayan sa mga corrosive na likido. Ang mga salik na ito ay maaaring makapinsala sa ibabaw ng tubo, mapabilis ang pagtanda, at paikliin ang buhay ng serbisyo. Palitan ang mga tubo nang nasa oras o gumamit ng OLK high-pressure braided PU tubes.
Kasama sa spray painting ang mataas na temperatura, mga corrosive na pintura, at paghila ng tubo sa ilalim ng presyon, na maaaring humantong sa pagsabog. Sundin ang tube pressure-temperature chart, panatilihin ang pressure sa loob ng ligtas na mga limitasyon, at isaalang-alang ang paggamit ng OLK na high-pressure braidedMga tubo ng PU.
Ang mga normal na tuwid na koneksyon, bends, at tee ay maaaring lahat ay konektado
Oo, ang kulay ng pneumatic tube at ang mga marka dito ay maaaring ipasadya
