Ang OLK Brand PG Reducer Union Straight Push In Tube Fitting ay ginagamit upang ikonekta ang mga air tubes na may iba't ibang mga diametro, tulad ng 6mm hanggang 4mm. Ito ay angkop para sa masikip na mga puwang o kung kinakailangan ang isang laki ng paglipat.

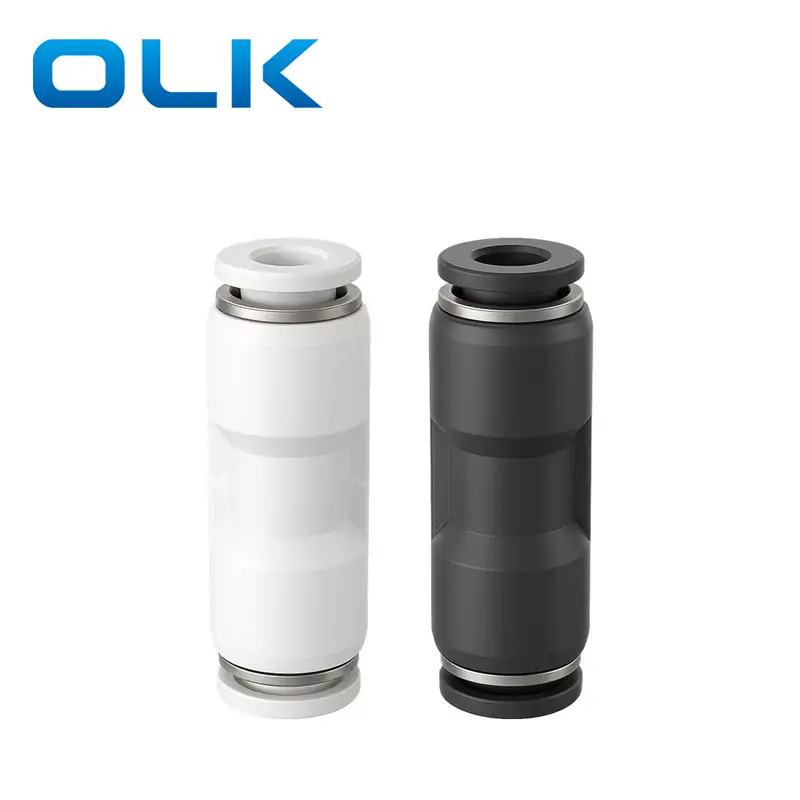

Ang konektor ay magagamit sa tatlong kulay: asul, puti, at itim.
|
Pag -order ng code |
|||
|
Pg |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Laki ng tubo (sukatan) |
|
Ang serye ng PG ay umaangkop |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|
Inch tube fitting |
Ang angkop na Metrictube |

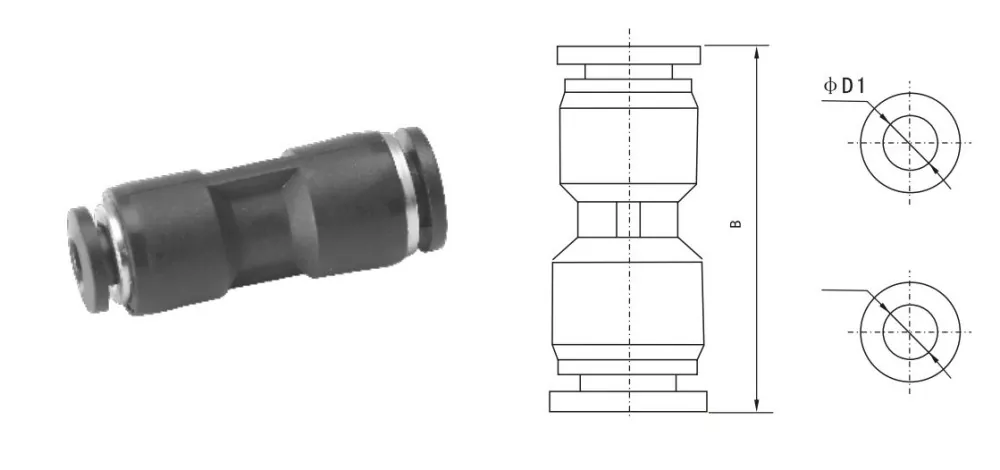

FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Karaniwang sanggunian ng conversion ng laki ng thread |
||
|
Laki ng imperyal |
Tinatayang Metric (mm) |
Formula ng conversion |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
Ang pagkakaiba sa pagitan ng mga fittings ng PU at PG fittings?
Kinokonekta ng PU ang parehong hose ng hangin sa magkabilang panig, ikinonekta ng PG ang hose ng hangin na may iba't ibang mga diametro sa magkabilang panig
