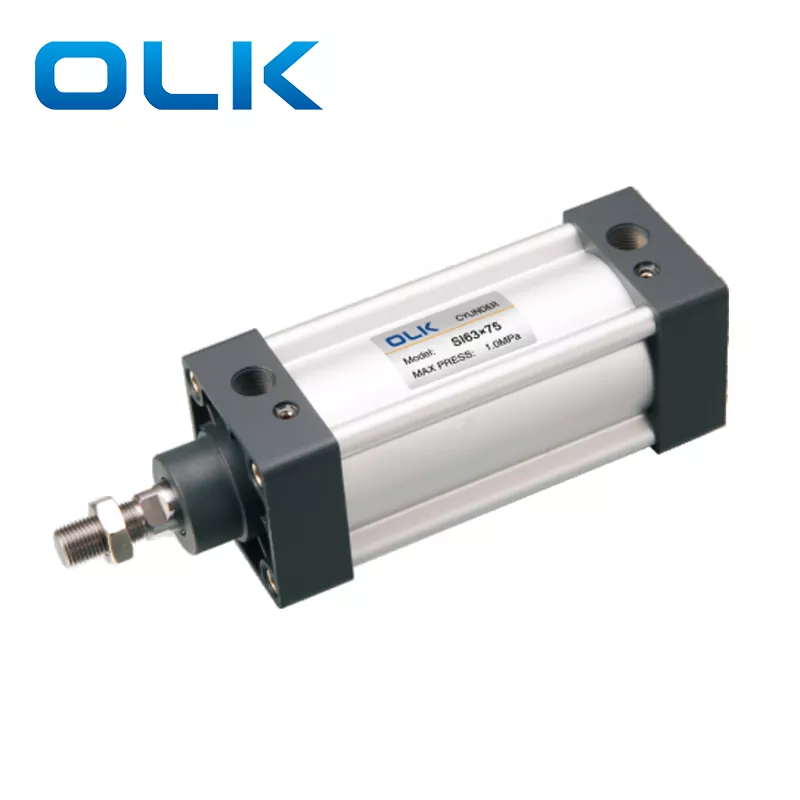

Ang serye ng SI ISO15552 standard pneumatic cylinder ay magagamit sa tatlong uri: karaniwang double-acting, sid double-rod double-acting, at SIJ double-rod double-acting na may adjustable stroke. Umaayon sila sa pamantayang ISO 15552, na nangangahulugang ang kanilang mga sukat sa pag -install ay mas malaki kaysa saT: NPT (60 °）ng parehong laki. Ang mga nakapirming accessory ay hindi mapagpapalit at katugma lamang sa mga pagtutukoy ng ISO 15552 (dating mga pagtutukoy ng ISO 6431).
1.IS015552 (orihinal na IS06431) karaniwang pneumatic cylinder;
2. Ang selyo ng piston ay binubuo ng 2 y-hugis na one-way na istraktura ng selyo, na may function ng kabayaran, mahabang buhay ng serbisyo at mababang start-up pressure,
3.Ang 米 -shaped aluminyo pipe na walang kurbatang baras ay may mahusay na paglaban sa kaagnasan;
4. Ang pagsasaayos ng buffer ng silindro ay makinis at matatag:
5.Cylinders at accessories para sa pag -install na may maraming mga pagtutukoy ay opsyonal.

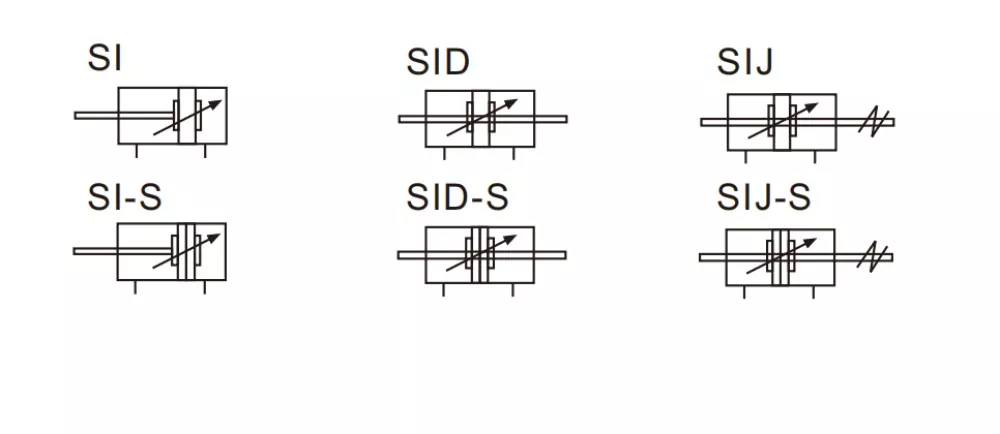

SI Series ISO15552 Standard Pneumatic Cylinder Symbol:
|
Pag -order ng code |
|
|||||||||
|
At |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
Sid |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
Sabihin |
160 |
|
X |
50 |
- |
20 |
S |
|
|
|
|
Modelo |
Laki ng bore |
Rod material |
|
stroke |
|
Nababagay na stroke |
Magnet |
Uri ng pag -mount |
Paggawa ng presyon |
Uri ng Thread |
|
SI: dobleng uri ng pag -arte |
|
Blank: Medium Carbon Steel |
|
|
|
30-500 |
Blank: Nang walang magnet |
|
Blangko: TPU |
Blangko: PT （55 °） |
|
SID: Double Rod Type |
|
A: Sus420j2 |
|
|
|
20: 20mm |
S: Na may magnet |
10: 10mm |
G: G （55 °） |
|
|
50 |
|
B: Sus304 |
|
|
|
30: 30mm |
|
N: NBR |
T: NPT (60 °） |
|
|
Bore size (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Acting mode |
Dobleng kumikilos |
|||||||||
|
Nagtatrabaho medium |
Nalinis na hangin |
|||||||||
|
Naayos na form |
At |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
Sid |
Fa lb tc ftc tcm1 tcm2 |
|||||||||
|
Sabihin |
||||||||||
|
Paggawa ng presyon |
0.1-1.0 MPa (14-145psi) |
|||||||||
|
Proof Pressure |
1.5 MPa (215psi) |
|||||||||
|
Saklaw ng temperatura ng pagtatrabaho |
'-20-80 ℃ |
|||||||||
|
Gumamit ng saklaw ng bilis |
Modelo |
30-500 |
||||||||
|
Mode ng buffering |
Nababagay na buffer |
|||||||||
|
Distansya ng buffering (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Laki ng port |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Si vs su pneumatic cylinders: pangunahing pagkakaiba at paghahambing sa pagtutukoy
|
Model: |
Sila ay
|
At
|
|
Pamantayan |
SU Series Cylinder : Jis / airtac |
SI Series Cylinder: ISO1552 （ISO6431) |
|
Inilapat na mga bansa/rehiyon |
Karamihan ay ginagamit sa kagamitan sa Asya (lalo na ang mga kagamitan sa system ng Taiwan at Japan) |
Karamihan ay ginagamit sa kagamitan sa Europa at Amerikano, mga linya ng paggawa ng automation |
|
Dimensyon ng pag -install |
Compact |
Mas malaki |
|
Laki ng bore |
32-400 |
32-200 |
|
Nakapirming accessories |
Ang mga accessory ay katugma saSC Series Pneumatic |
Serye ng ISO6431 (DNC, SI, SAI, SE) Dagdagan ang mga panloob na link para sa mga produkto |
|
Panloob na Mga Pagkakaiba sa Struktural (hindi nakikita mula sa labas) |
Mga Dimensyon sa Pagtatapos ng Tapusin (Mga Posisyon ng Pag -mount Hole, Laki ng Cylinder Head, Laki ng Cylinder Tail) Haba ng piston rod thread Panloob na istraktura ng uka ng profile ng silindro Mga pagkakaiba sa pagitan ng mga pamantayang butas ng pag -mount ng Europa at Hapon Su pneumatic cylinder at SI air cylindercannot ay palitan, at mga accessories (Ca /CB foot bracket,FAQS:,TC-M, magkasanib na ulo) ay hindi katugma |
|
Anong tatak ang maaaring palitan ng mga cylinder?
Ang mga cylinder ng SI ay maaaring palitan ang mga cylinders ng serye ng Airtac. Gayunpaman, mangyaring tandaan na ang Airtac ay hindi naitigil ang serye ng SI. Ang kanilang bagong modelo ng kapalit ay tinatawag na Sai Series pneumatic cylinder, na may parehong pag -andar at ang parehong mga sukat ng pag -mount.
Ano ang mga pagkakaiba sa pagitan ng bagong serye ng SAI at ang Old SI Series Standard Air Cylinder?
Nagtatampok ang mga bagong cylinder ng SAI ng mga panlabas na grooves para sa pag -install ng sensor, na ginagawang mabilis at maginhawa ang sensor.
Anong uri ng silindro ang SI?
Si ay isang karaniwang air cylinder.
