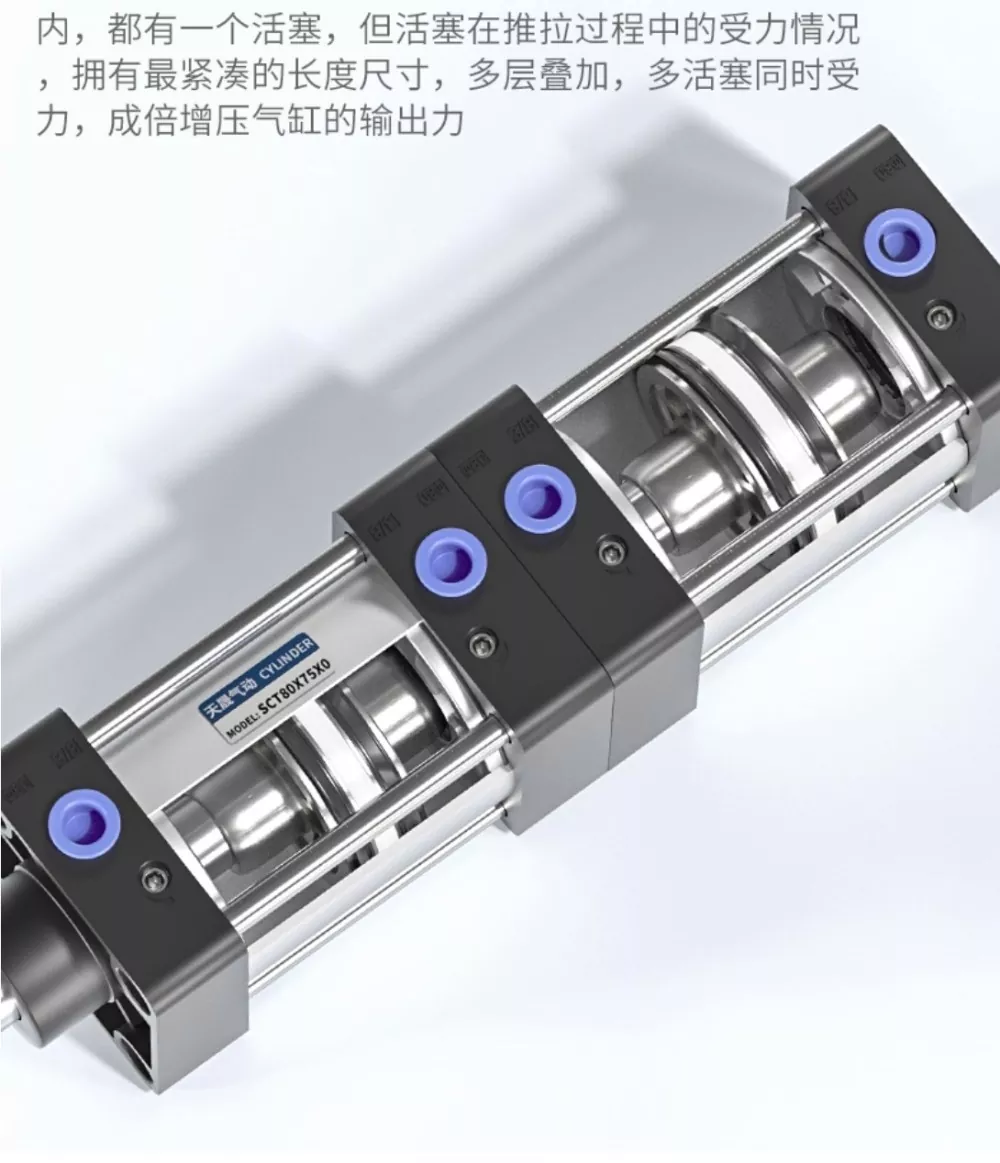

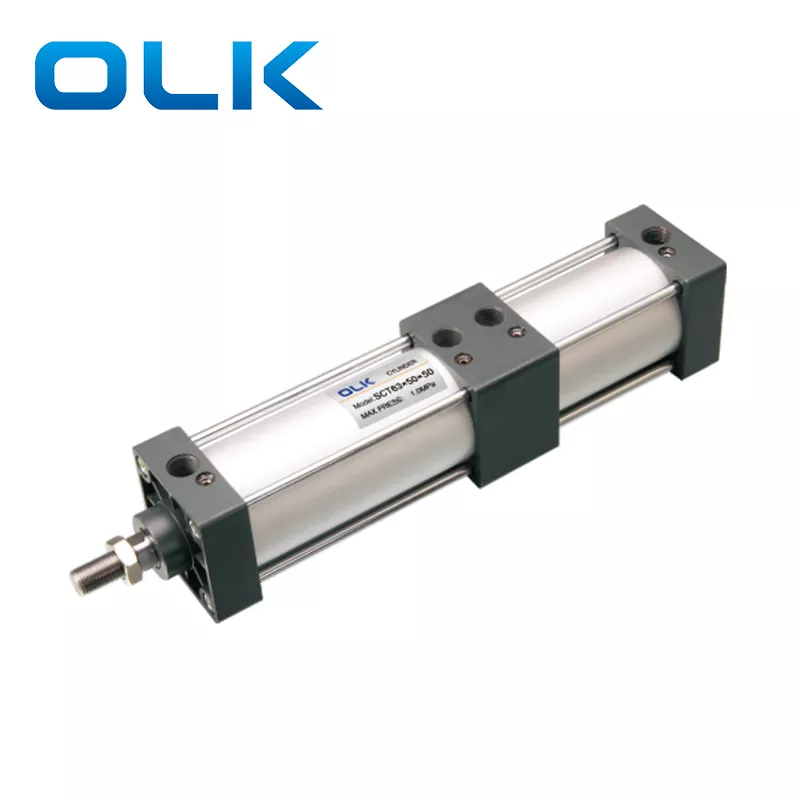

Nagtatampok ang SCT Tie-Rod Cylinder na bi-directional YCC sealing singsing at isang malakas na disenyo ng dobleng-stroke, na may isang compact at pino na hitsura na nagsisiguro ng mabilis na pagkilos at makinis, matatag na output. Ang bawat layer ng silindro ay naglalaman ng isang indibidwal na piston, at sa panahon ng proseso ng push-pull maramihang mga piston ay nagbabahagi ng pagkarga, na pinapayagan ang silindro na makamit ang pinaka-compact na haba habang bumubuo ng maraming lakas ng output sa pamamagitan ng multi-layer na nakasalansan na istraktura. Ang disenyo ng dobleng puwersa na ito ay naghahatid ng mas malakas na kapangyarihan, at ang pagsasaayos ng anim na seal-singsing ay nagbibigay ng mahusay na pagganap ng sealing, na nagpapagana sa silindro na humawak ng presyon hanggang sa 1.4 MPa nang walang pagtagas.
· Mga karaniwang cylinders ng OLK.
· Ang piston seal ay nagpatibay ng isang espesyal na istraktura ng bi-direksyon na sealing, na nagtatampok ng isang compact na disenyo at pag-andar ng langis.
· TIE-ROD type cylinder; Ang mga takip sa harap at likuran ay konektado sa katawan ng tubo ng aluminyo na may mga rod rod para sa mataas na pagiging maaasahan.

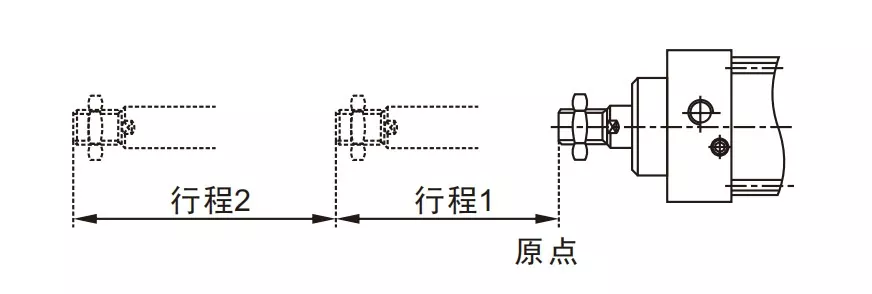

· Ang piston rod ay maaaring makamit ang maraming mga puntos sa pagpoposisyon sa buong stroke nito.
· Makinis at nababagay na cushioning.
· Iba't ibang mga pagtutukoy ng silindro at mga pag -mount ng accessory ay magagamit para mapili ng mga customer.
· Ang mga materyales na may mataas na temperatura na lumalaban ay opsyonal, na nagpapahintulot sa silindro na gumana nang normal sa 150 ° C.
|
Pag -order ng code |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Laki ng bore |
|
Stroke 1 |
|
Stroke 2 |
|
Magnet |
Pangunahing atlb |

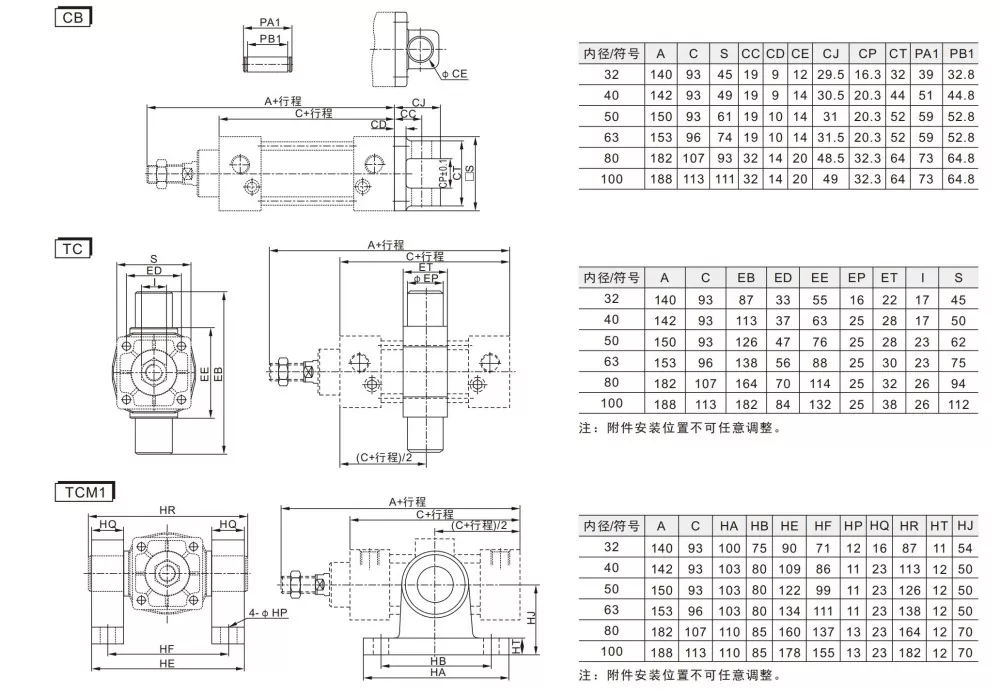

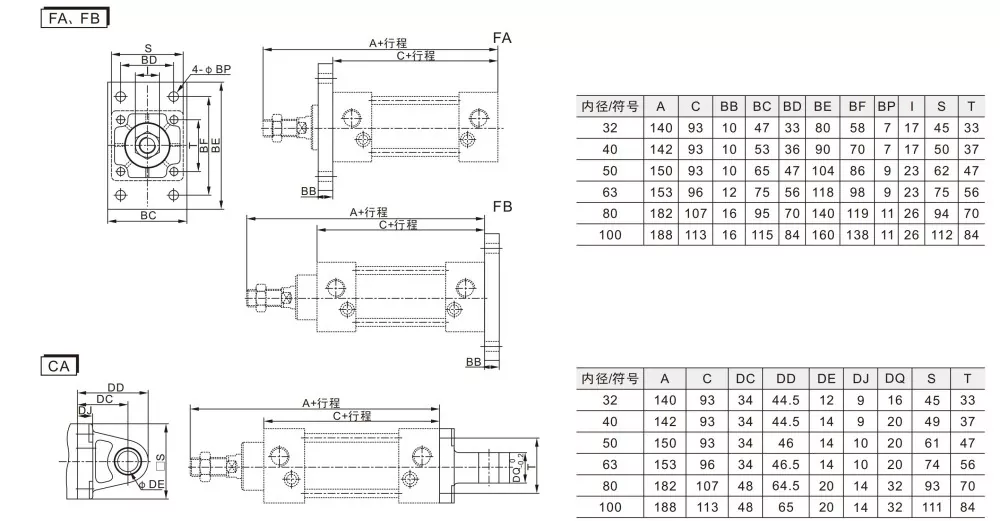

Uri ng pag -mount |
Thread |
|
SCT tie rod cylinder |
|
|
|
|
|
|
Blangko: Wala |
Blangko: TPU |
Blangko: |
Kawasan keratan rentas yang berkesan mm² (nilai CV) Pt thread |
|
|
|
|
|
|
|
|
S: Na may magnet |
N: NBR |

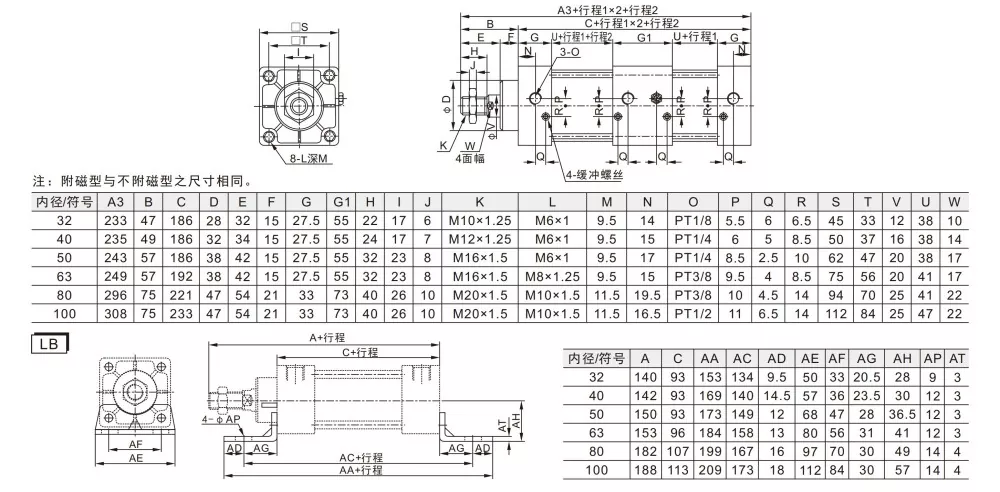

LB: Pag -mount ng binti |
T: NPT Thread |
|
|
|
|
|
|
|
|
|
H: |
|
G: G Thread |
|
Bore size (mm) |
40 |
40 |
50 |
63 |
80 |
100 |
|
3ए110-06 |
Dobleng kumikilos |
|||||
|
Nagtatrabaho medium |
Nalinis na hangin |
|||||
|
Naayos na form |
Pangunahing atlb |
|||||
|
Paggawa ng presyon |
0.1-1.0 MPa (14-145psi) |
|||||
|

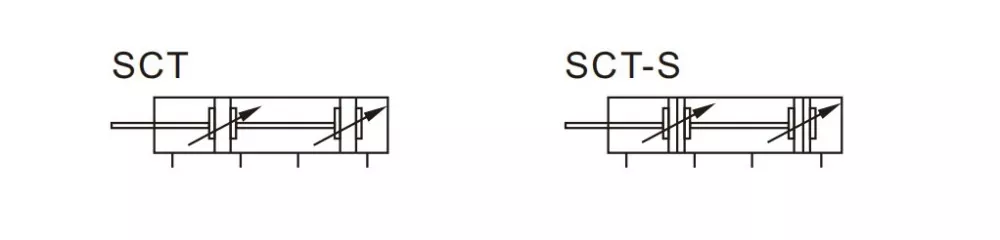

Simbolo ng SCT Tie Rod Cylinder |
1.5 MPa (215psi) |
|||||
|
Saklaw ng temperatura ng pagtatrabaho |
'-20-80 ℃ |
|||||
|
Gumamit ng saklaw ng bilis |
30-800 |
|||||
|
Mode ng buffering |
Nababagay na buffer |
|||||
|
Distansya ng buffering (mm) |
21 |
28 |
29 |
|||
|
Laki ng port |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

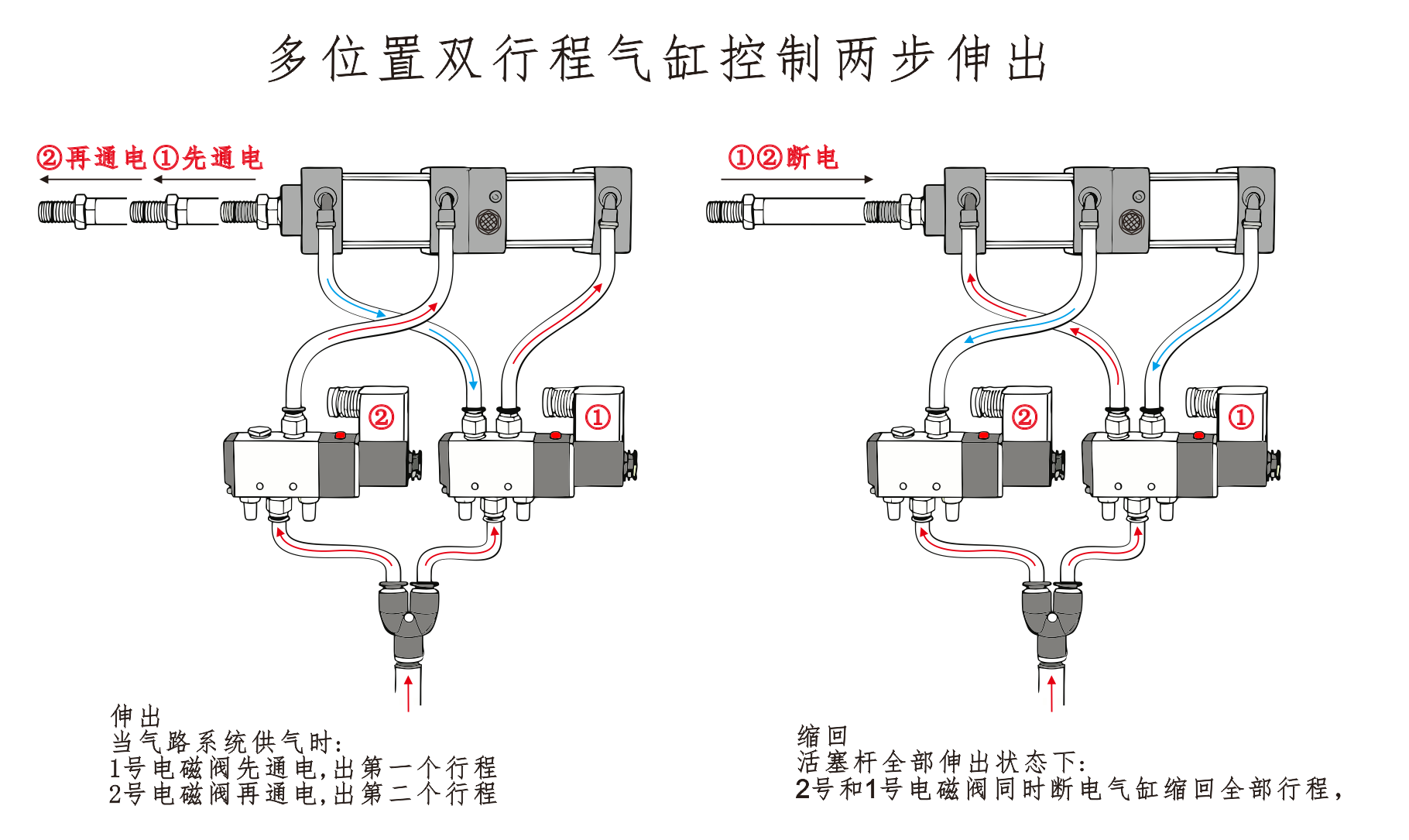

Mga scheme ng control ng pneumatic para sa mga cylinders ng multi-posisyon |
||
|

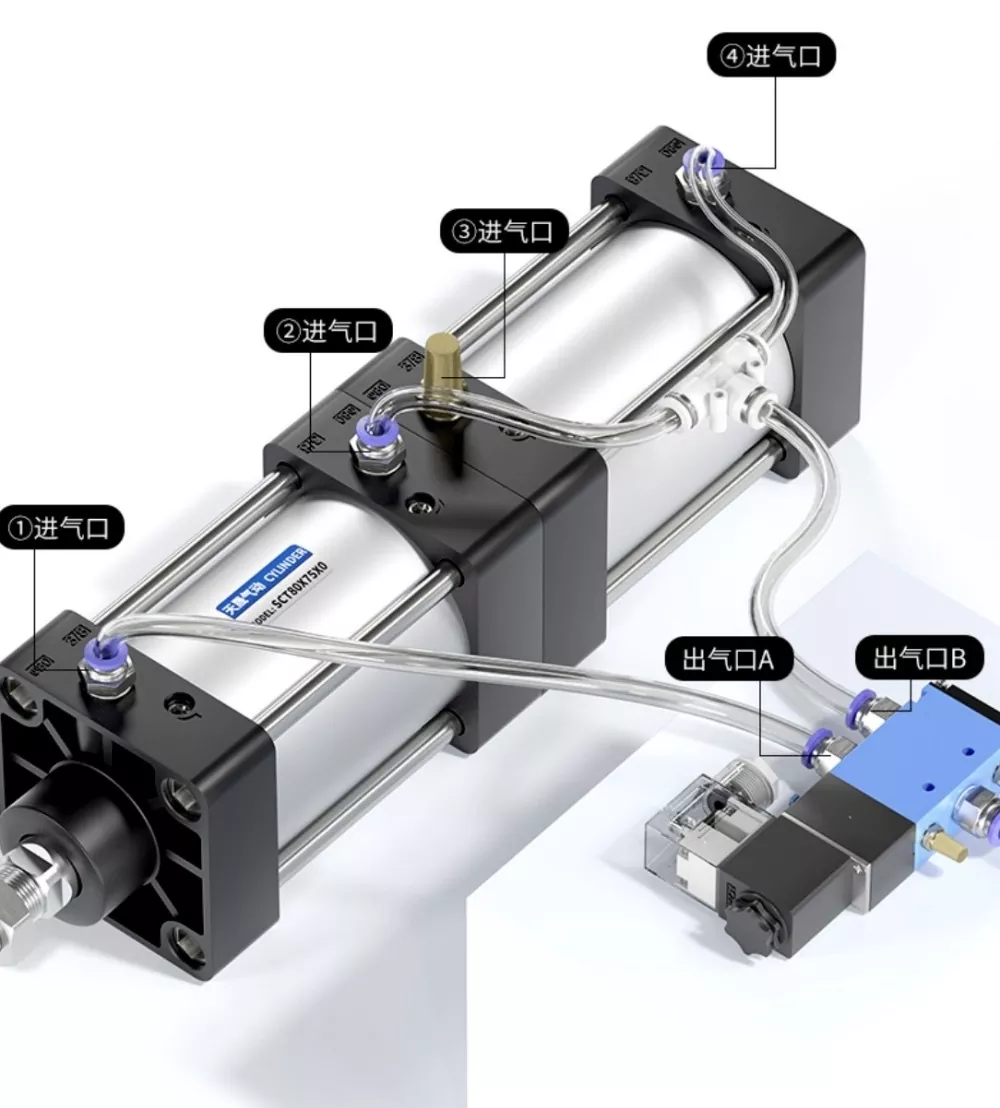

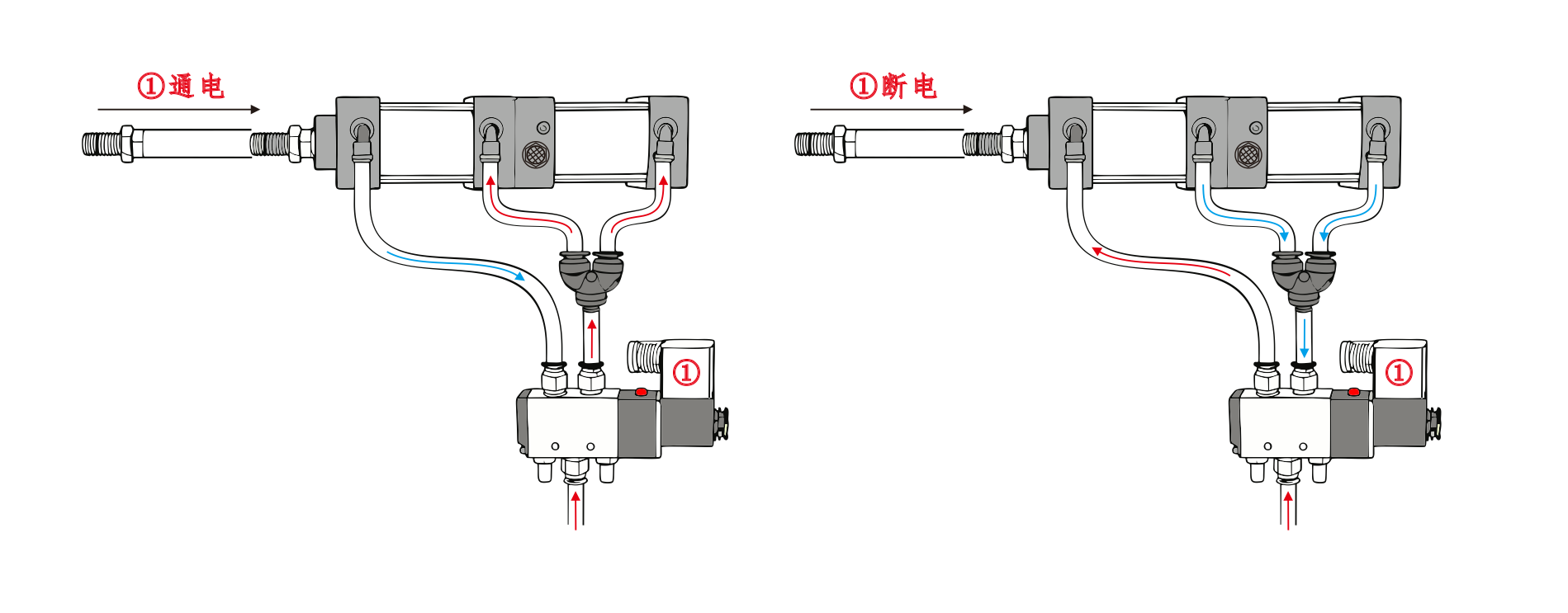

Ang bawat seksyon ng silindro ay naglalaman ng isang piston. Ang Solenoid Valve No.1 ay de-energized, na nagiging sanhi ng pag-urong ng silindro sa unang posisyon at kumpletuhin ang proseso ng pagbabalik. Ang air inlet ng cylinder①is na konektado sa port A ng solenoid valve, at ang air inlet ng cylinder④is na konektado sa serye sa port B ng solenoid valve. Ang air inlet ng cylinder③is na konektado sa isang silencer. Kapag ang port A ng solenoid valve ay pinalakas, ang mga cylinders ay nananatili sa retracted na posisyon. Kapag pinalakas ang Port B, nagsisimula nang gumana ang mga cylinders. |
1.Extension Kapag ang air supply ay nasa: Ang Solenoid Valve No.1 ay pinalakas, at ang silindro ay umaabot sa unang stroke.
Ang Solenoid Valve No.2 ay pagkatapos ay pinalakas, at ang silindro ay umaabot sa pangalawang stroke.
2.Retraction Kapag ang piston rod ay ganap na pinalawak: খালি:পিটি |

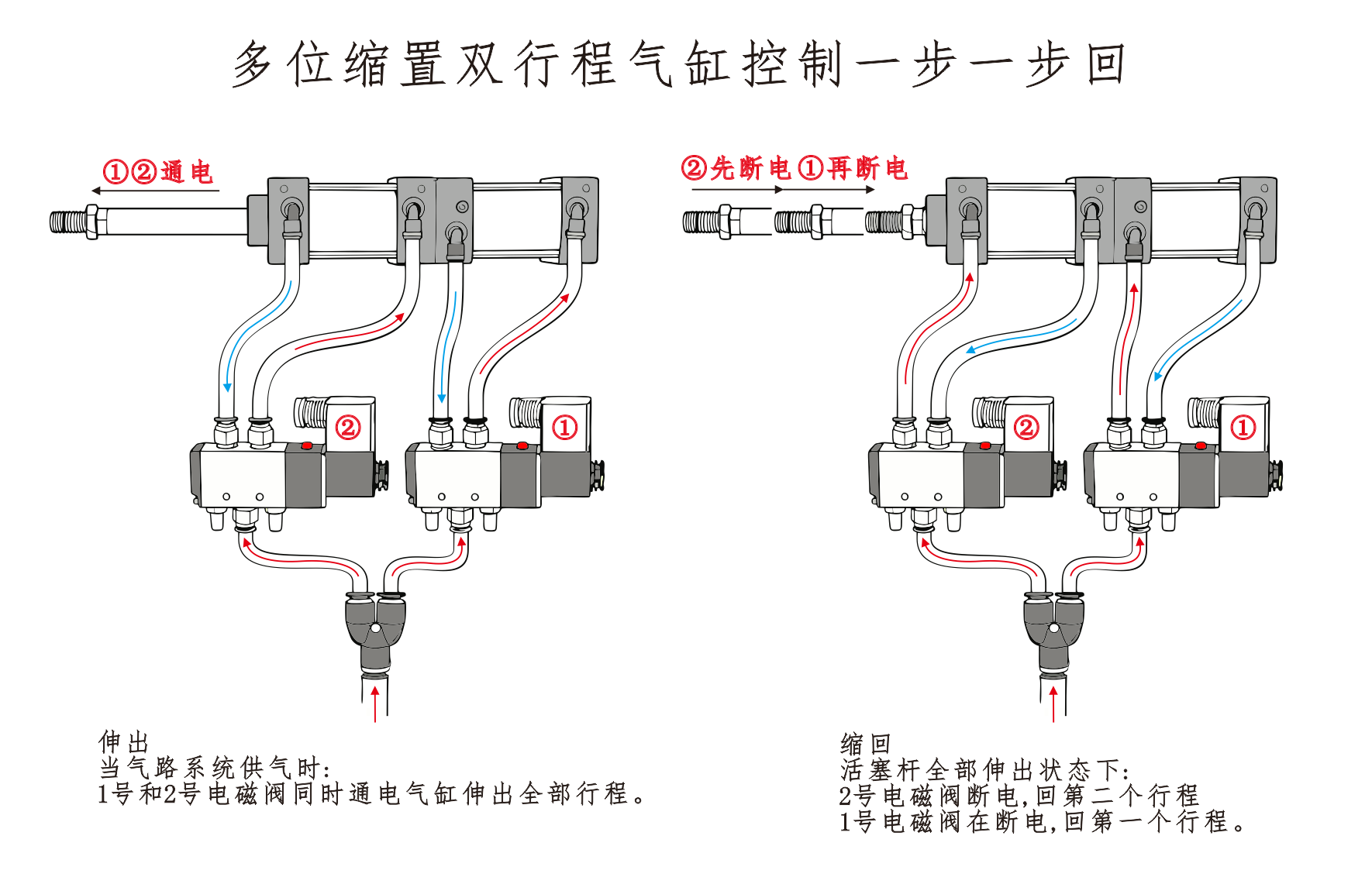

1. Extension (Forward Stroke) Kapag naka -on ang air supply: Ang Solenoid Valve No.1 at No.2 ay pinalakas nang sabay. Ang baras ng silindro ay umaabot sa lahat ng mga stroke hanggang sa ganap na pinalawak.
2. Pag-urong (Hakbang-Hakbang na Pagbabalik) ①Return sa pangalawang posisyon Kapag ang piston rod ay ganap na pinalawak: Ang Solenoid Valve No.2 ay de-energized, na nagiging sanhi ng silindro na umatras sa pangalawang posisyon. ② Bumalik sa unang posisyon Ang Solenoid Valve No.1 ay de-energized, na nagiging sanhi ng pag-urong ng silindro sa unang posisyon at kumpletuhin ang proseso ng pagbabalik. |
|
|
|
|
Ano ang serye ng Cylinder ng SCT?
Ang SCT cylinder ay kabilang sa karaniwang serye ng pneumatic cylinder tie rod
