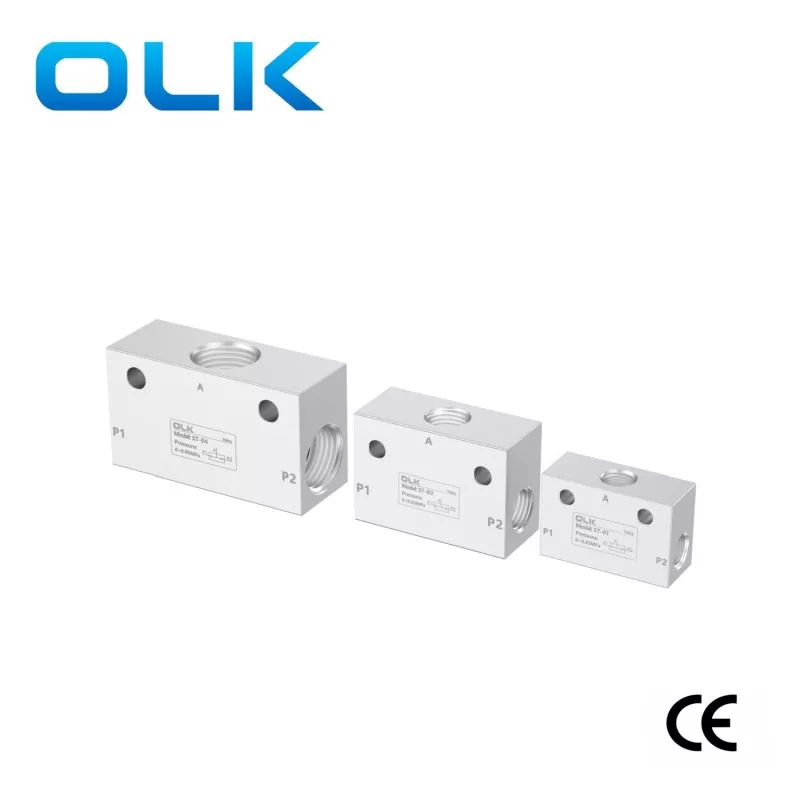

ST Series shuttle valves

Ang Oloikai (OLK) ST Series Shuttle Valves ay may dalawang inlet port "in" at isang outlet port "out". Kapag ang isa sa mga pag -import ay may isang input, ang pag -export ay may isang output. Kung ang dalawang pagpasok ng inlet ay hindi pantay, ang high-pressure inlet at outlet ay konektado. Kung ang dalawang pagpasok ng inlet ay pantay, ang inlet na may unang presyon ng pag -input ay konektado sa output port.

Ang St shuttle valve lso na kilala bilang mga valves ng selector o dalawahan na mga balbula ng tseke ng pilot, ay mahalagang three-way hydraulic pilot check valves. Awtomatikong pipiliin nila ang hydraulic circuit. Kapag ang actuator ay ibinibigay ng dalawang alternating na mapagkukunan ng langis ng presyon at ang mas mataas na presyon ng langis ng presyon ay kailangang mabuksan, ginagamit ang shuttle valve.

ST Series Shuttle Valves Clear Interface Thread ， Mabilis na Exhaust, Malaking Kapasidad ng Ventilation, Madaling Pag -install, May kakayahang mag -compress ng Gas ； Rapid Emission

Pag -iingat at mga isyu sa aplikasyon:

Ang mga balbula ng shuttle ay pangunahing ginagamit para sa pagpili ng signal, tulad ng mga circuit na lumipat sa pagitan ng manu -manong at awtomatikong operasyon.

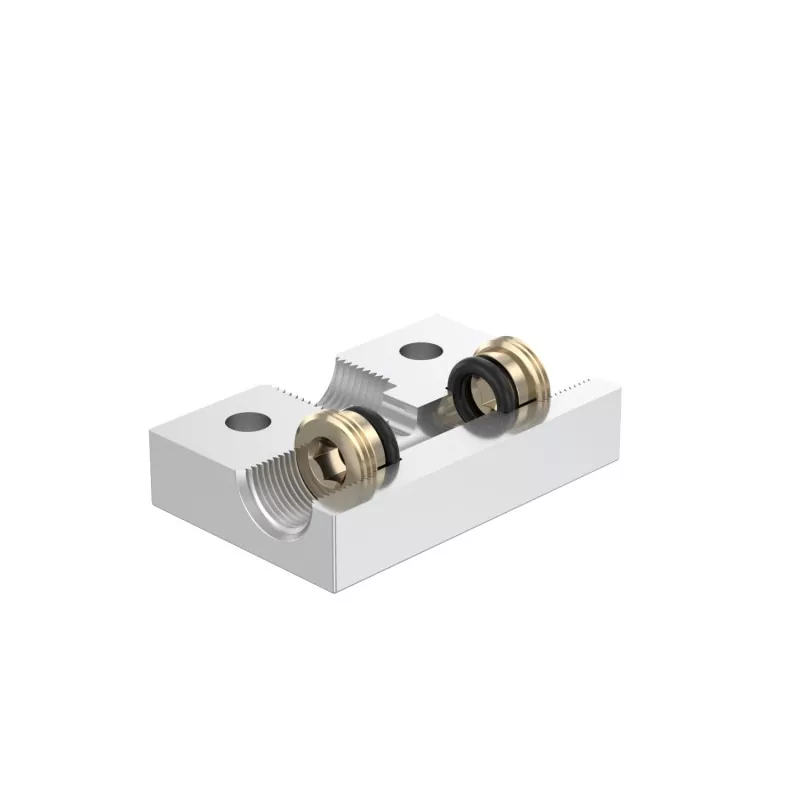

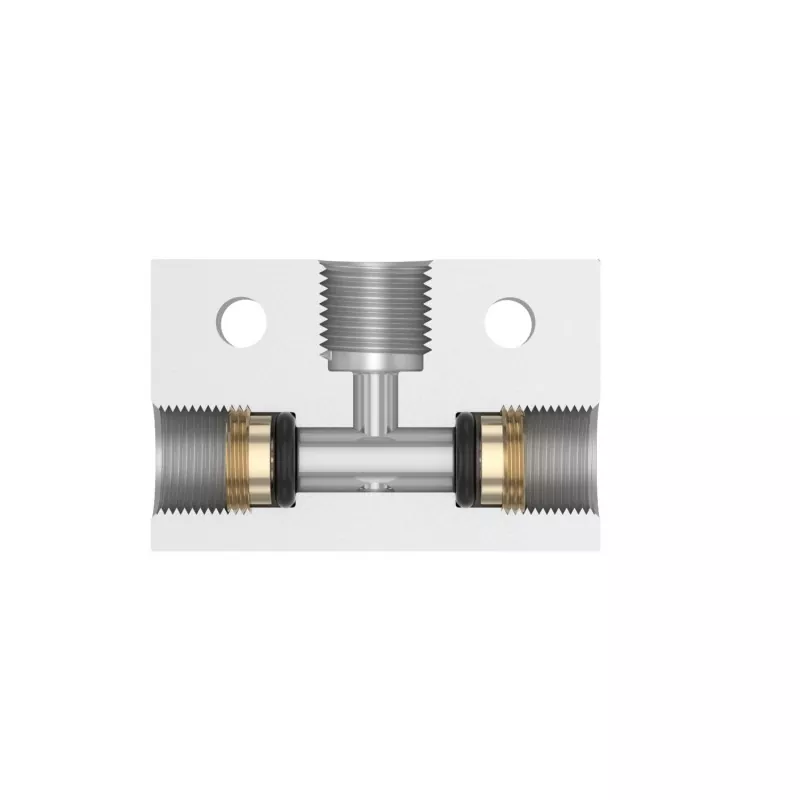

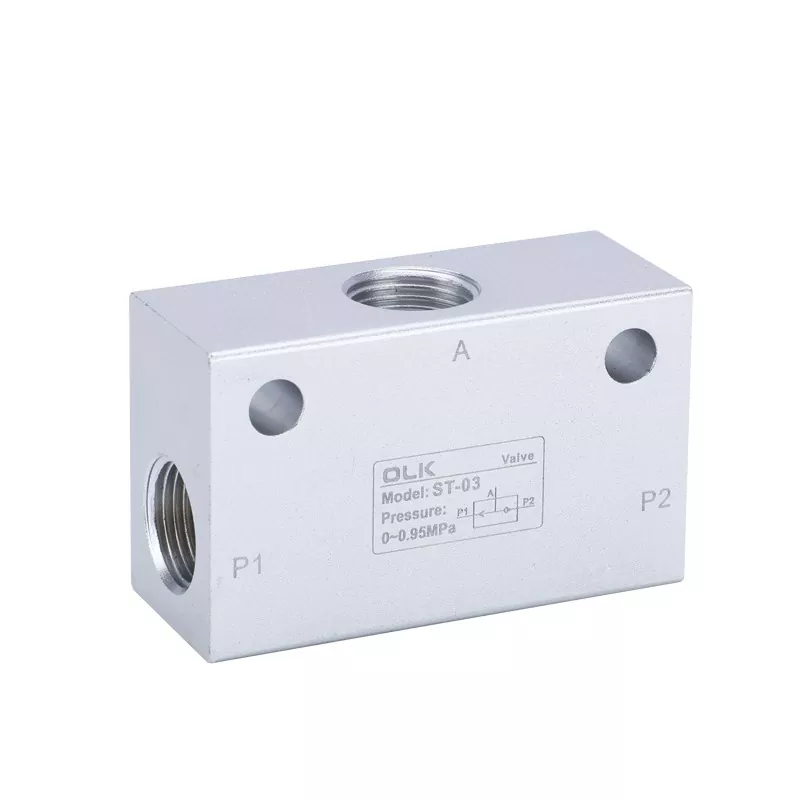

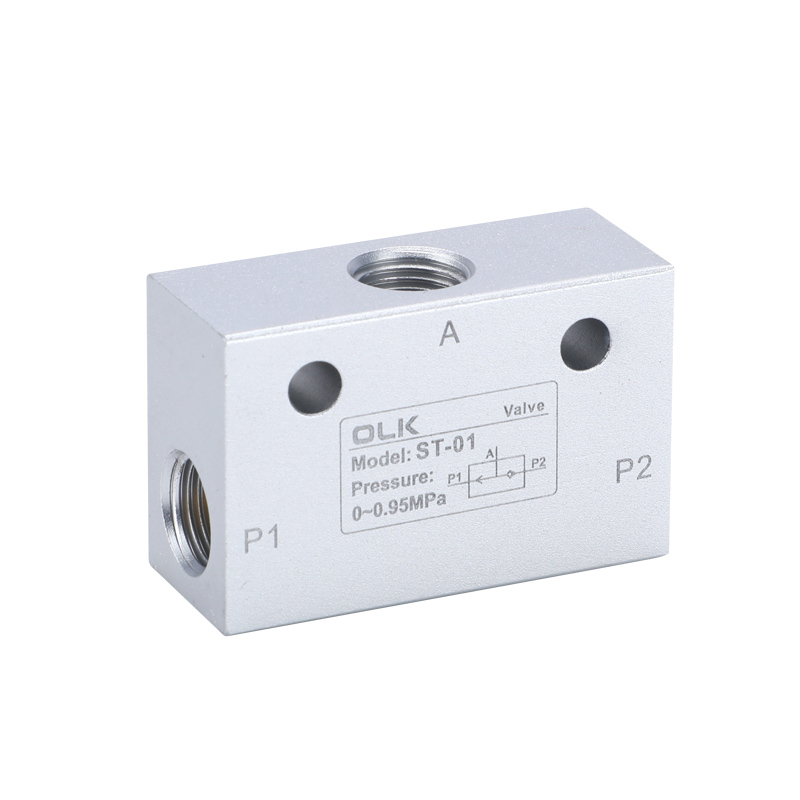

Kung ang mga fittings ng air tube ay hindi napili nang maayos, na nagiging sanhi ng pag -inom ng hangin o tambutso sa isang port na napakaliit, ang valve core ay maaaring hindi ganap na lumipat, na humahantong sa lahat ng mga port na konektado. Dapat itong mapigilan. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Maaari ring magamit ang mga valve ng shuttle sa mataas at mababang presyon ng paglilipat ng mga circuit. Gayunpaman, ang isang 2-posisyon na 3-way na balbula ay dapat na mai-install sa high-pressure inlet side ng shuttle valve upang maiwasan ang panganib na mawala ang mababang presyon.

Simbolo:

ST Series Shuttle Valve Pangkalahatang mga parameter

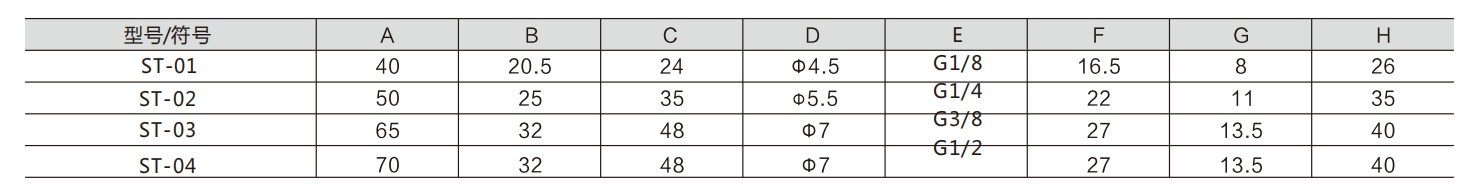

ST Series Shuttle Valve Iba't ibang mga parameter
