TCTC-M bracket

Model:TC32

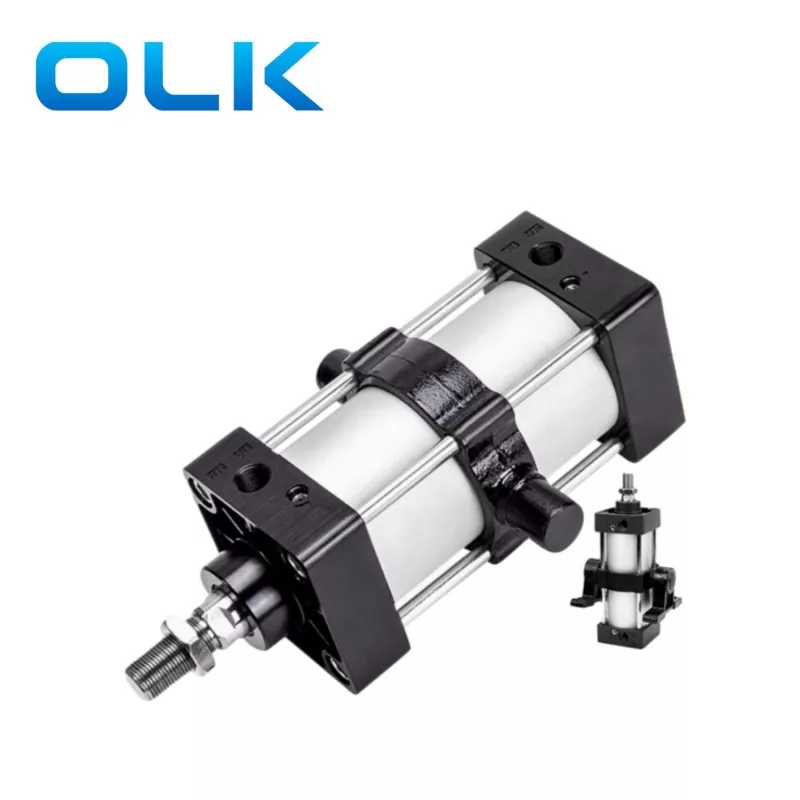

Bilang isang propesyonal na paggawa ng bracket ng TC/TC-M, maaari mong matiyak na bumili ng bracket ng TC/TC-M mula sa aming pabrika at OLK ay mag-aalok sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid. Ang pamantayang pag-install ng OLK para sa gitnang swing TC/TC-M bracket ay gawa sa paghubog ng mataas na lakas ng iron, at ang ibabaw ay pinahiran ng itim na teknolohiya ng zinc, na hindi madaling kalawang at lumalaban sa kaagnasan. Ang TC/TC-M bracket ay karaniwang naka-install sa gitnang posisyon ng pneumatic cylinder, at ang TC mounting bracket ay maaaring maayos sa anumang posisyon. Ang air cylinder ay maaaring mag -swing sa paligid ng gitnang axis ng tainga, na angkop para sa mahabang mga cylinders ng laki ng bore. Ang disenyo ng pag-install ng bracket para sa TC at TC-M ay istruktura na matatag, tiyakin na ang air cylinder ay hindi magkalog sa panahon ng high-speed na paggalaw na paggalaw.

Magpadala ng Inquiry

Paglalarawan ng Produkto

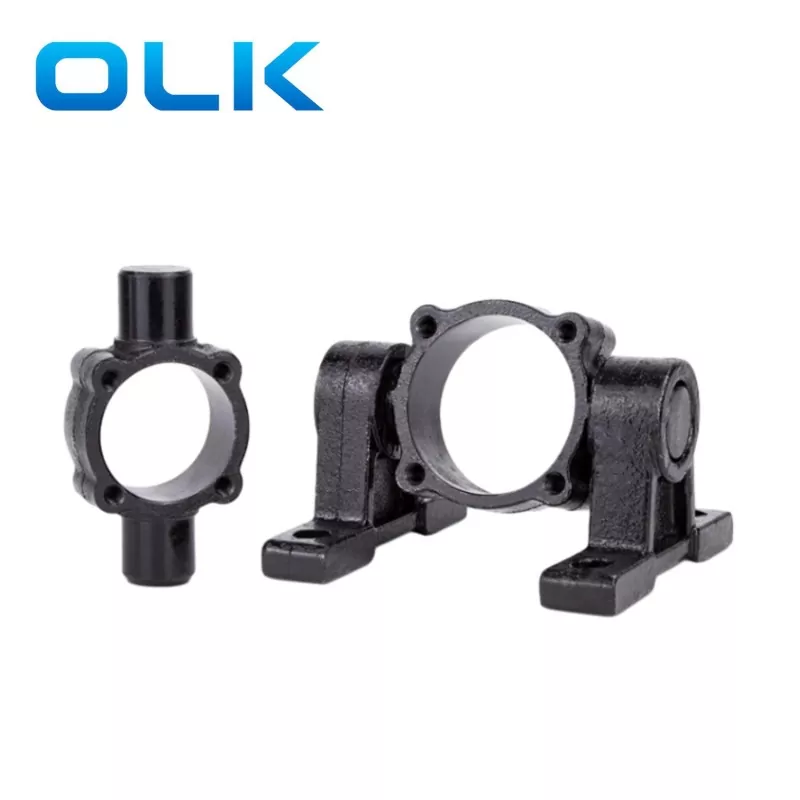

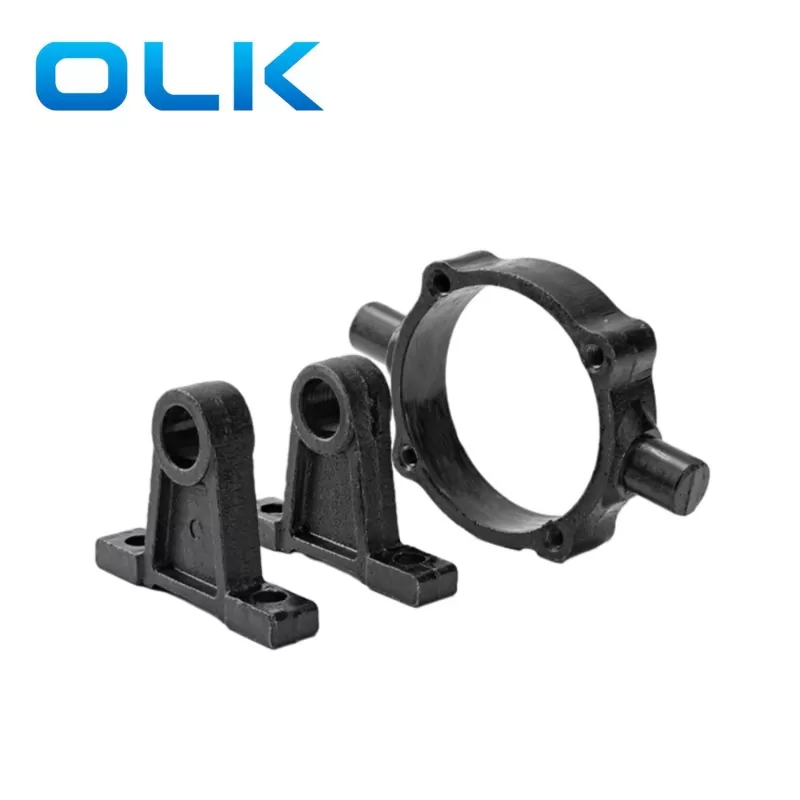

Kung ikukumpara sa TC bracket, ang TC-M mounting bracket ay may dalawang karagdagang mga mounting base, at ang istraktura ng TC-M bracket ay mas matatag, na angkop para sa mga aplikasyon na may mataas na dalas ng operating cylinder o mataas na puwersa sa pagmamaneho.

Parehong ang TC at TC-M mounting bracket swing ay may mga katangian ng pag-ikot ng 360 °. Ang TC/TC-M ay maaaring magsagawa ng mga paggalaw ng braso ng vertical rocker at ayusin ang antas ng kalayaan ng paggalaw ng air cylinder, suit para sa mga senaryo sa trabaho tulad ng mga kagamitan sa packaging, mga sistema ng pag-uuri, kagamitan sa pagpupulong, atbp.

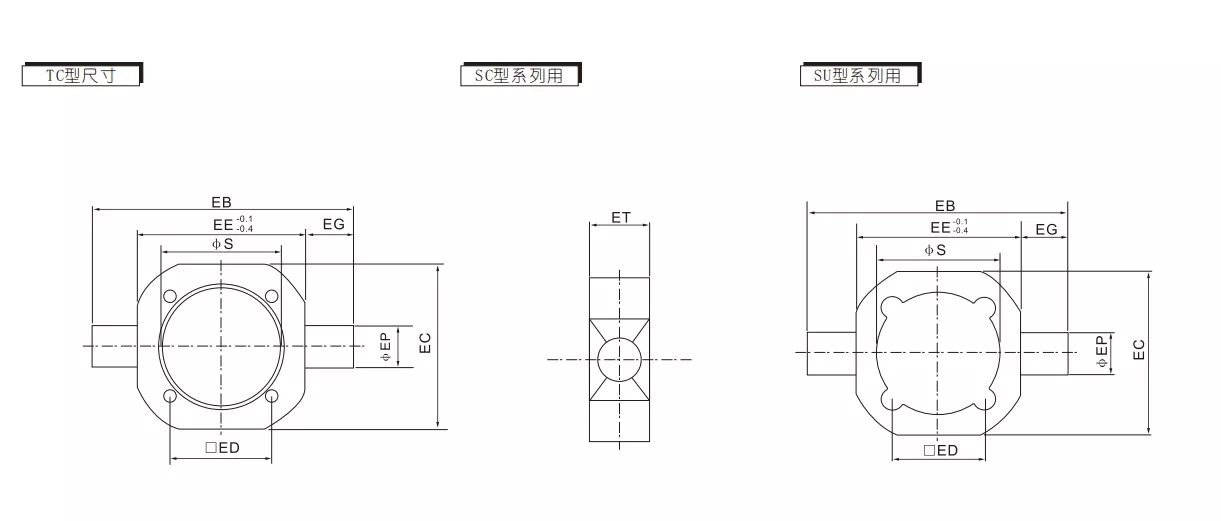

TC Bracket External Dimension Data

Code / Bore Diameter	Eb	EC	Ed	Ng	Hal	EP	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

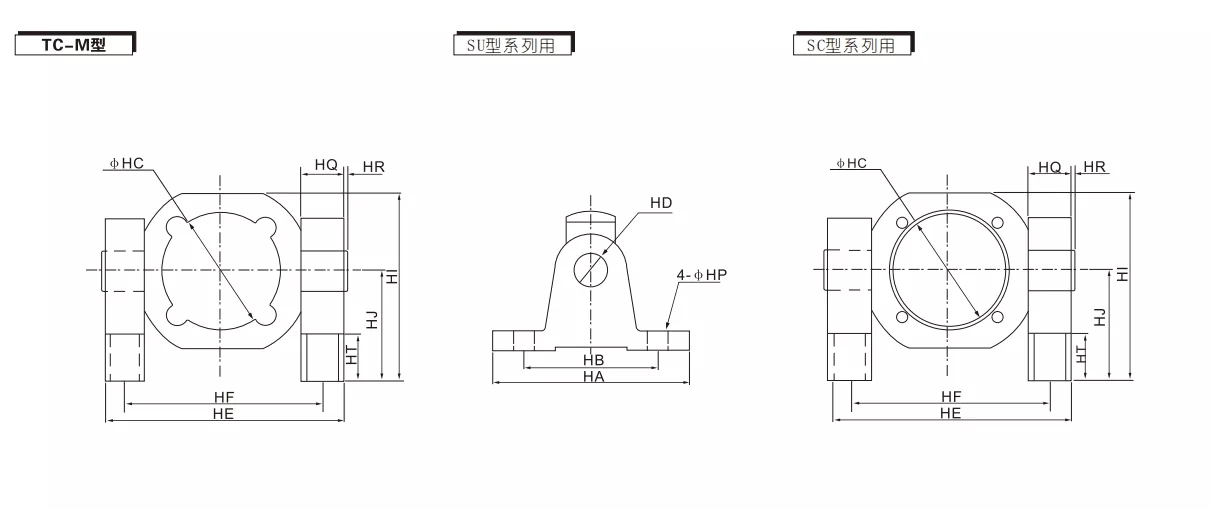

TC-M Bracket External Dimension Data

Code / Bore Diameter	Ha	HB	HC	HD	Siya	HF	Hi	HJ	HQ	Oras	HT	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Ano ang pagkakaiba sa pagitan ng TC at TC-M na pag-install ng mga bracket?

TC Bracket: Karaniwan ang isang karaniwang pag -install ng bracket, na angkop para sa mga pangkalahatang pangangailangan sa pag -install.

TC-M Bracket: Dinisenyo bilang isang pinahusay na pag-install ng bracket, maaaring mas angkop ito para sa mga tiyak na kapaligiran sa pag-install o magbigay ng mas matatag na suporta.

Ano ang mga materyales para sa TC bracket?

Ang materyal ng OLK TC TC Bracket ay bakal.

Anong silindro ang suit ng TC/TC-M bracket?

TC mounting bracket suit para sa SC pneumatic cylinder.
