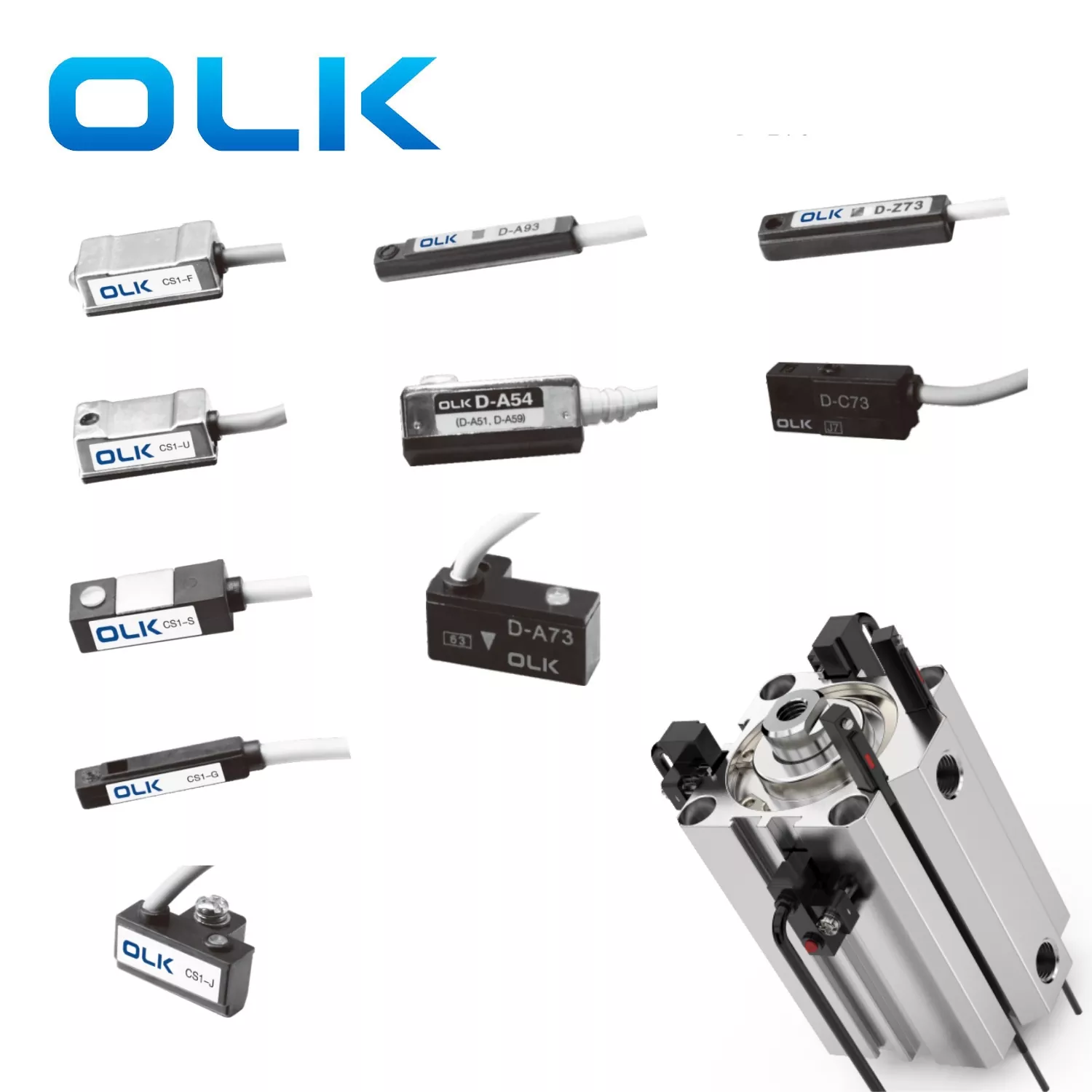

Cylinder magnetic switch

Ang OLK pneumatic ay isa sa mga propesyonal na cylinder magnetic switch na tagagawa at mga supplier sa China. Ang aming mga produkto ay nasa stock ng pabrika, maligayang pagdating sa pakyawan na cylinder magnetic switch mula sa amin.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang silindro magnetic switch ay ginagamit upang makita ang posisyon ng air cylinder stroke, hindi kailangan para sa mga control control valves o mga switch ng stroke at ang kanilang mga mounting bracket sa parehong mga dulo ng stroke, at nang walang pangangailangan para sa mga bloke ng banggaan sa dulo ng piston rod, na ginagawang madali itong gamitin at compact sa istraktura. Mataas na pagiging maaasahan, mahabang buhay, mababang gastos, at maikling oras ng pagtugon ng switch, samakatuwid ito ay malawakang ginagamit.

Iminumungkahi ng OLK kapag ginagamit, mahalagang tandaan na ang cylinder magnetic switch ay hindi dapat mai -install malapit sa mga aparato na may malakas na magnetic field. Kapag ang dalawang pneumatic cylinders na nilagyan ng magnetic switch ay gumagalaw nang kahanay, upang maiwasan ang magnetic na panghihimasok, ang distansya ay dapat na mas malaki kaysa sa 40mm. Kinakailangan na regular na suriin kung ang posisyon ng magnetic switch ay naka -offset.

Mga katangian ng magnetic induction switch

· Matalinong sensing

· Magnetic katatagan, sensitibong induction

· Madaling mai -install, maaaring mai -install sa anumang posisyon kasama ang cylinder stroke

Modelo	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Naaangkop na mga cylinders	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Masama/my	SDA (Groove)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Paraan ng pag -install	Tie Rods/Ring Belts	Tie Rods/Ring Belts	Subaybayan	Kanselahin	Subaybayan	Subaybayan	Subaybayan	Subaybayan	Subaybayan
Larawan
Diagram ng application ng silindro
Diagram ng Dimensyon ng Balangkas
Uri ng switch	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST	Karaniwang bukas ang SPST
Uri ng sensing	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact	Reed switch na may contact
Operating boltahe	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Max na lumilipat sa kasalukuyan	100ma (max)	100ma (max)	100ma (max)	100ma (max)	100ma (max)	100ma (max)	100ma (max)	100ma (max)	100ma (max)
Kapasidad ng Makipag -ugnay sa Max	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)
Panloob na pagkonsumo ng kuryente	Wala	Wala	Wala	Wala	Wala	Wala	Wala	Wala	Wala
Drop ng boltahe	MAX 2.5V @ 10mA DC	MAX 2.5V @ 100MA DC	MAX 2.5V @ 100MA DC	MAX 2.5V @ 10mA DC	MAX 2.5V @ 10mA DC	MAX 2.5V @ 40MA DC	MAX 2.5V @ 10mA DC	MAX 2.5V @ 40MA DC	MAX 2.5V @ 40MA DC
Kasalukuyang leakage						Max 10w		Max 10w	Max 10w
Ilaw ng tagapagpahiwatig	Pulang LED	Pulang LED	Pulang LED	Pulang LED	Pulang LED	Pulang LED	Pulang LED	Pulang LED	Pulang LED
Cable	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis	2.8φ, 2c, kulay abo na lumalaban sa langis
Sensitivity					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Max dalas ng paglipat	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Temperatura ng pagpapatakbo	–	–	–	–	–	–	–	–	–
Pagkabigla ng pagkabigla	30g	30g	30g	30g	30g	30g	30g	30g	30g
Paglaban sa Vibration	–	–	–	–	–	–	–	–	–
Proteksyon grade	–	–	–	–	–	–	–	–	–
Proteksiyon circuit	Wala	Wala	Wala	Wala	Wala	Wala	Wala	Wala	Wala

Mga accessory para sa magnetic switch

Modelo	SU-10	SU-12	SU-15	SU-16	SU-18	TCS1-F
Naaangkop na mga cylinders	SU32	SU32/40/10	Nito	SU80/100/11		Bracket
Paraan ng pag -install	Subaybayan	Subaybayan	Subaybayan	Subaybayan	Subaybayan	Screw
Unit	PCS	PCS	PCS	PCS	PCS	PCS

Mga accessory para sa magnetic switch-walang katiyakan na bakal zip ties

Modelo	MA-16	MA-20	MA-25	MA-32	MA-40	MAL-16	MAL-20	MAL-25	MAL-32	MAL-40
Unit	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS

Paraan ng pag -install ng air cylinder magnetic switch:

1: Secure na may hindi kinakalawang na asero zip ties

2: Naayos sa pull rod

3: I -install nang direkta mula sa slot ng pag -install

4: Pag -install ng tren

Pag -iingat para sa mga magnetic switch

· Huwag short-circuit 2-wire switch.

Ang 2-wire magnetic switch ay may napakababang pagtutol. Ang pagkonekta sa kanila nang direkta sa kapangyarihan ay maaaring maging sanhi ng isang maikling circuit at sunugin ang switch.

· Suriin ang polaridad ng mga kable.

Ang 2-wire switch ay dapat na konektado sa tamang polarity. Ang baligtad na mga kable ay maaaring maging sanhi ng ilaw ng signal na hindi i -on.

Ang 3-wire switch ay dapat ding wired nang tama, o maaaring masira ito.

· Huwag kumonekta nang direkta sa mga malalaking induktibong naglo -load.

Ang mga malalaking naglo -load tulad ng mga motor o malaking solenoid valves ay maaaring maging sanhi ng pag -surge sa kasalukuyan at sirain ang switch. Siguraduhin na ang boltahe at kasalukuyang ay matatag at malinis.

· Iwasan ang malakas na magnetic field at metal chips.

Maaari itong mabawasan ang pagiging sensitibo at maging sanhi ng mga maling signal o pagkabigo. Para sa malakas na magnetic na kapaligiran, gumamit ng mga espesyal na magnetic switch na idinisenyo para sa paggamit na iyon.

· Huwag gumamit sa malupit na mga kapaligiran.

Ang ulo ng sensor ay gawa sa dagta. Iwasan ang tubig, kemikal, o tubig sa dagat, na maaaring maging sanhi ng pag -crack o pamamaga.

· Pangasiwaan nang may pag -aalaga.

Ang mga magnetic switch ay marupok. Iwasan ang mga epekto, paghila, o magaspang na paghawak sa panahon ng imbakan, transportasyon, at pag -install.

· Ang pagtagas kasalukuyang sa 2-wire electronic switch.

Ang mga switch na ito ay may maliit na kasalukuyang pagtagas. Siguraduhin na ang pagsisimula ng pag -load ay mas mataas kaysa sa kasalukuyang pagtagas upang maiwasan ang mga maling signal. Ang 3-wire switch ay may mas mababang pagtagas, o gumamit ng mga mekanikal na switch na walang pagtagas.

· Para sa iba pang mga espesyal na kondisyon, kumunsulta bago gamitin.

Makipag -ugnay sa koponan ng OLK upang maiwasan ang pinsala o pagkawala mula sa hindi tamang paggamit.

FAQ:

Paano ginagamit ang isang magnetic switch?

Ang mga magnetic switch ay maaaring magamit kasabay ng PLC, relay, at iba pang mga controller upang magpadala ng mga signal.

Ano ang mga pag -iingat para sa mga magnetic switch?

Huwag maikli-circuit ang suplay ng kuryente nang direkta kapag gumagamit ng mga magnetic switch.

Ano ang isang non-contact magnetic switch?

Ang isang non-contact magnetic switch ay gumagana nang naiiba mula sa isang uri ng contact. Gumagamit ito ng mga elektronikong sangkap upang makita ang mga magnet, sa halip na mga mekanikal na bahagi tulad ng mga switch ng tambo. Iyon ang dahilan kung bakit tinawag din itong isang solid-state o electronic magnetic switch. Ito ay may mas mahusay na pagtutol sa pagkabigla at panginginig ng boses, at ang habang buhay nito ay halos permanenteng.

Paghahambing ng dalawang pamamaraan ng pagtuklas ng posisyon para sa mga cylinders
Paraan ng pagtuklas		katangian

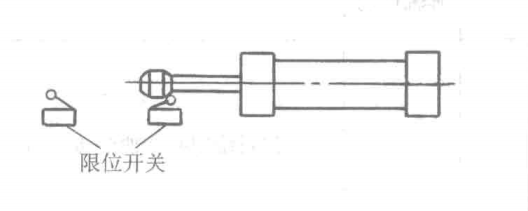

Limitahan ang Lumipat: Ang mga switch ng limitasyon ay naka -install na may mga bloke ng banggaan sa harap ng piston rod. Sa uri ng switch ng limitasyon, ang mga bloke ng banggaan ay naka -install sa piston rod, at limitahan ang mga switch (tulad ng mga switch ng paglalakbay at mechanical control directional valves) ay naka -install sa magkabilang dulo ng stroke ng kilusan ng piston rod upang makita ang paggalaw ng piston. Ito ay isang switch ng contact.		1) Ang workload ng disenyo, pag -install, pag -debug, at pagpapanatili ay malaki. 2) Malaki ang puwang ng pag -install 3) Mataas ang gastos. 4) Kung ginamit nang hindi wasto, maikli ang habang buhay. 5) Hindi apektado ng mga magnetic field

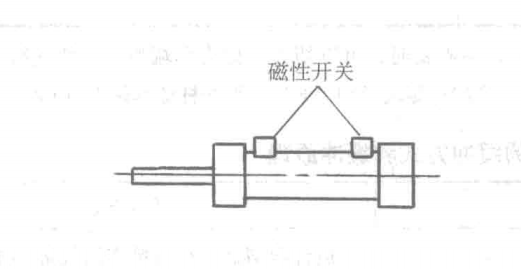

Magnetic switch: Magnetic switch type ay upang mai -install ang dalawang magnetic switch nang direkta sa iba't ibang mga posisyon sa katawan ng silindro upang makita ang paggalaw ng paggalaw ng air cylinder. Ito ay isang switch na hindi contact.		1) Labis na pag -save ng oras ng disenyo at pag -install, madaling i -debug 2) Maliit na puwang sa pag -install 3) Ang gastos ay lubos na nabawasan, na may mas kaunting mga kalakip. 4) Mayroon itong mataas na pagiging maaasahan, mahabang habang -buhay, at mahusay na pag -uulit ng mga posisyon ng pagkilos. Walang problema sa pinsala sa mekanikal na epekto, at mayroon itong malakas na mga kakayahan sa alikabok, tubig, at langis. 5) Madaling makamit ang electric pneumatic joint control 6) Ang mga panukalang anti magnetic ay dapat gawin sa malakas na mga magnetic field
