3v 4v manifold valve

Hindi mahalaga kung ito ay isang 3V o 4V pneumatic solenoid valve, bukod sa nag -iisang uri ng balbula, maaari rin tayong maglagay ng maraming mga solenoid valves. Ito ay tinatawag na isang 3V 4V manifold valve o solenoid valve base busbar.

Ang 3V 4V manifold valve ay isang plato na may maraming mga landas sa hangin. Mayroon itong compact na disenyo. Ang Solenoid Valve Base Busbar ay maaaring mag -install ng 2 hanggang 20 pneumatic solenoid valves sa isang sari -sari. Ngunit ang bilang ng mga posisyon sa sari -sari ay hindi mababago.

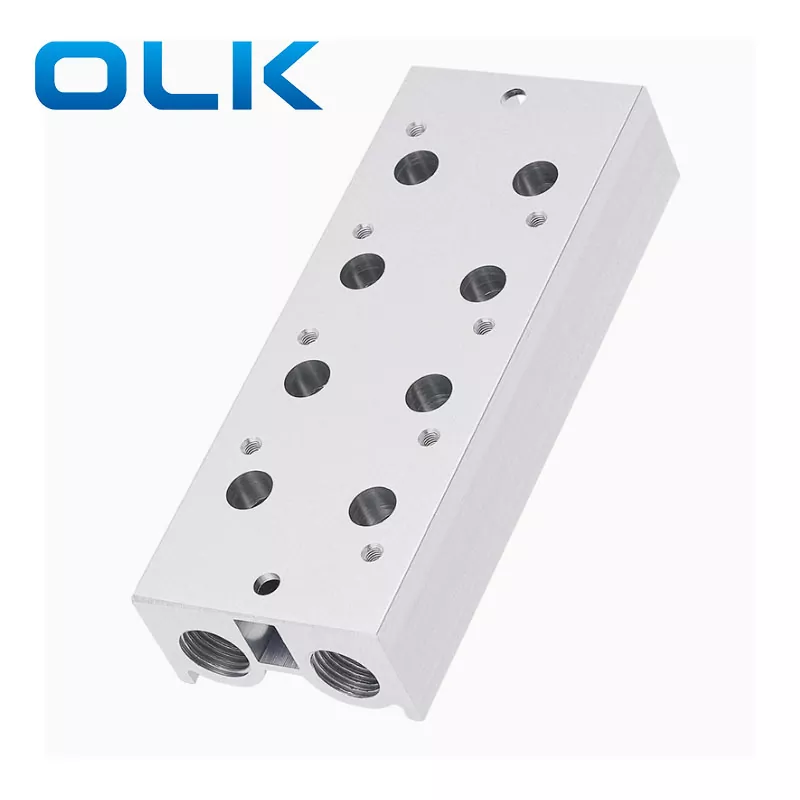

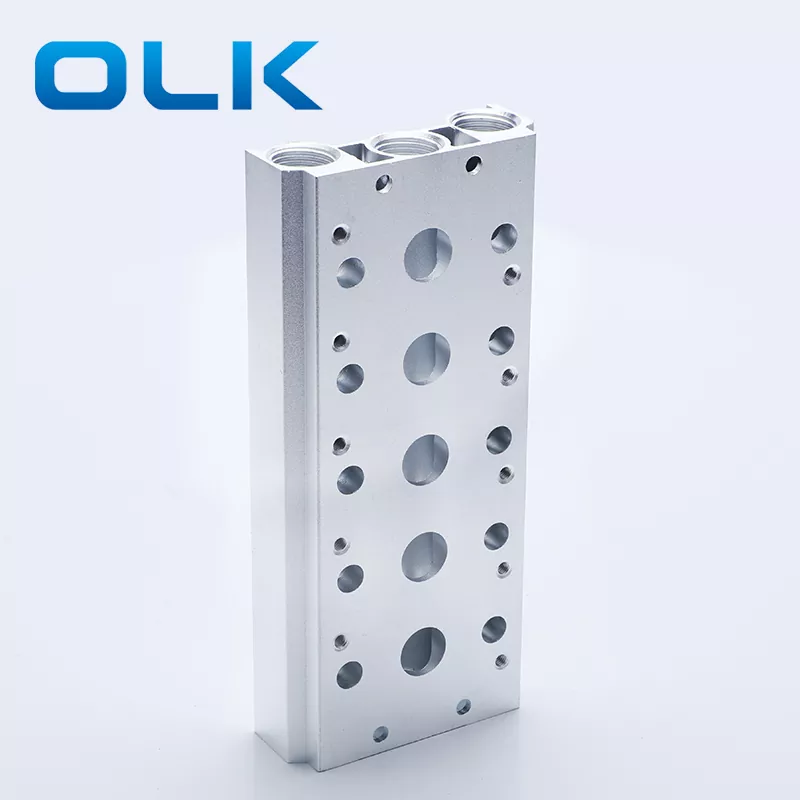

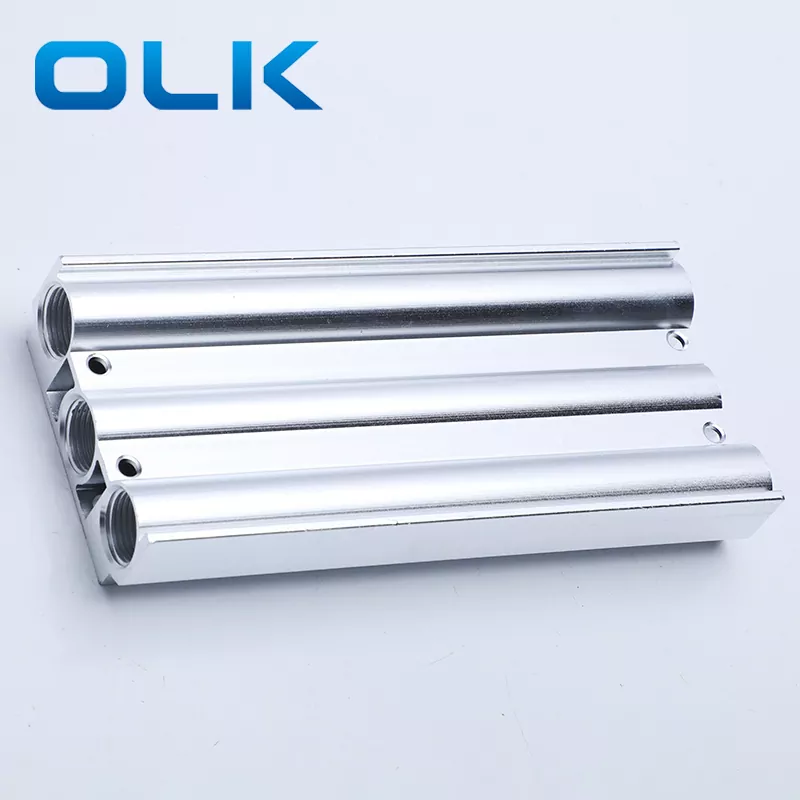

Ang lahat ng mga pneumatic solenoid valves sa sari -sari ay nagbabahagi ng parehong air supply port (p port) at tambutso (R port) .Para sa 3V manifold valve, mayroong isang air inlet at isang air outlet sa kaliwang bahagi. Dalawang plug ang naka -install sa kanang bahagi.Para sa 4V manifold valve, mayroong isang air inlet sa gitna at dalawang air outlet sa magkabilang panig (sa kaliwang bahagi). Tatlong plug ang naka -install sa kanang bahagi.

Maaari kaming mag -install ng isang silencer o isang plug sa maubos na port. Kapag gumagamit ng isang silencer, dapat nating tiyakin na ang mga maliliit na butas ay hindi naharang.

3v/4v manifold solenoid valve na mga katangian ng produkto ：

1. Maaari itong isama ang isang pinag -isang serye ng mga valve ng control ng direksyon sa isang grupo ng balbula, pag -save ng puwang at gastos.

2. Ito ay pinag -isa ang paggamit, maubos, at mga kable, na ginagawang madali upang makahanap ng mga pagkakamali.

3. Ito ay nababaluktot sa kumbinasyon at may malakas na pagpapalawak, na nagpapahintulot para sa di -makatwirang kumbinasyon o pagpapalawak ng bilang ng mga direksyon na control valves na konektado

Pansin:

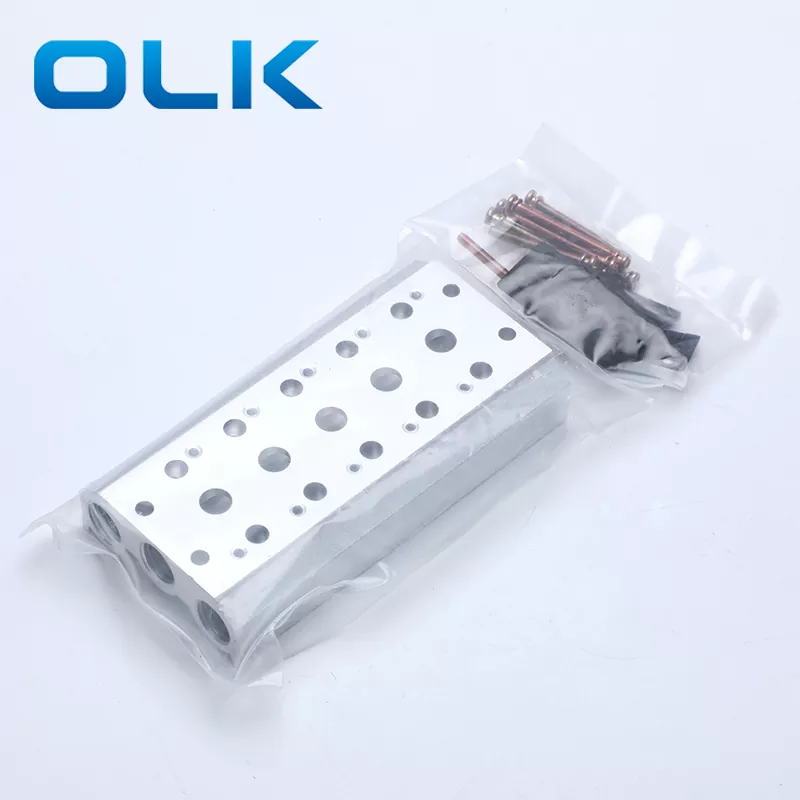

1.3V-manifold solenoid valve kit ay naglalaman ng sari-sari, selyo at tornilyo;

2.3V Solenoid Valve Manifold Blank Plate Kits ay naglalaman ng blangko na plato at tornilyo.

3. Kapag ang pag -install ng gasket sa pagitan ng pneumatic solenoid valve at ang balbula plate, ang nakausli na bahagi ay dapat na mai -install na nakaharap pababa upang maiwasan ang pagtagas ng hangin.

FAQS:

1.Ano ang pag -andar ng mga blangko na plato sa mga grupo ng solenoid valve?

Seal Hindi Ginamit na Posisyon: Ang blangko na plato ay ginagamit upang masakop ang mga nakalaan na posisyon sa manifold ng balbula kung saan walang naka -install na balbula ng solenoid, na pumipigil sa pagtagas ng hangin at ang ingress ng alikabok o labi. Tinitiyak nito ang pangkalahatang airtightness ng pagpupulong ng balbula. Pinapayagan ng blangko na plato para sa madaling hinaharap na pagpapalawak o muling pag -configure nang hindi na kailangang palitan ang buong sari -sari, pagbabawas ng mga gastos sa pagpapanatili. Sa ilang mga kaso, ang blangko na plato ay maaari ding magamit upang ibukod ang mga tukoy na channel para sa kaligtasan o kapag ang isang seksyon ng system ay pansamantalang hindi ginagamit.

2. Ano ang mga uri ng piping ng 3V 4V manifold valve

Ang isang solong pneumatic valve o isang solenoid valve base busbar, mayroong dalawang uri ng piping na may panlabas na tubo: direktang piping at base piping.
