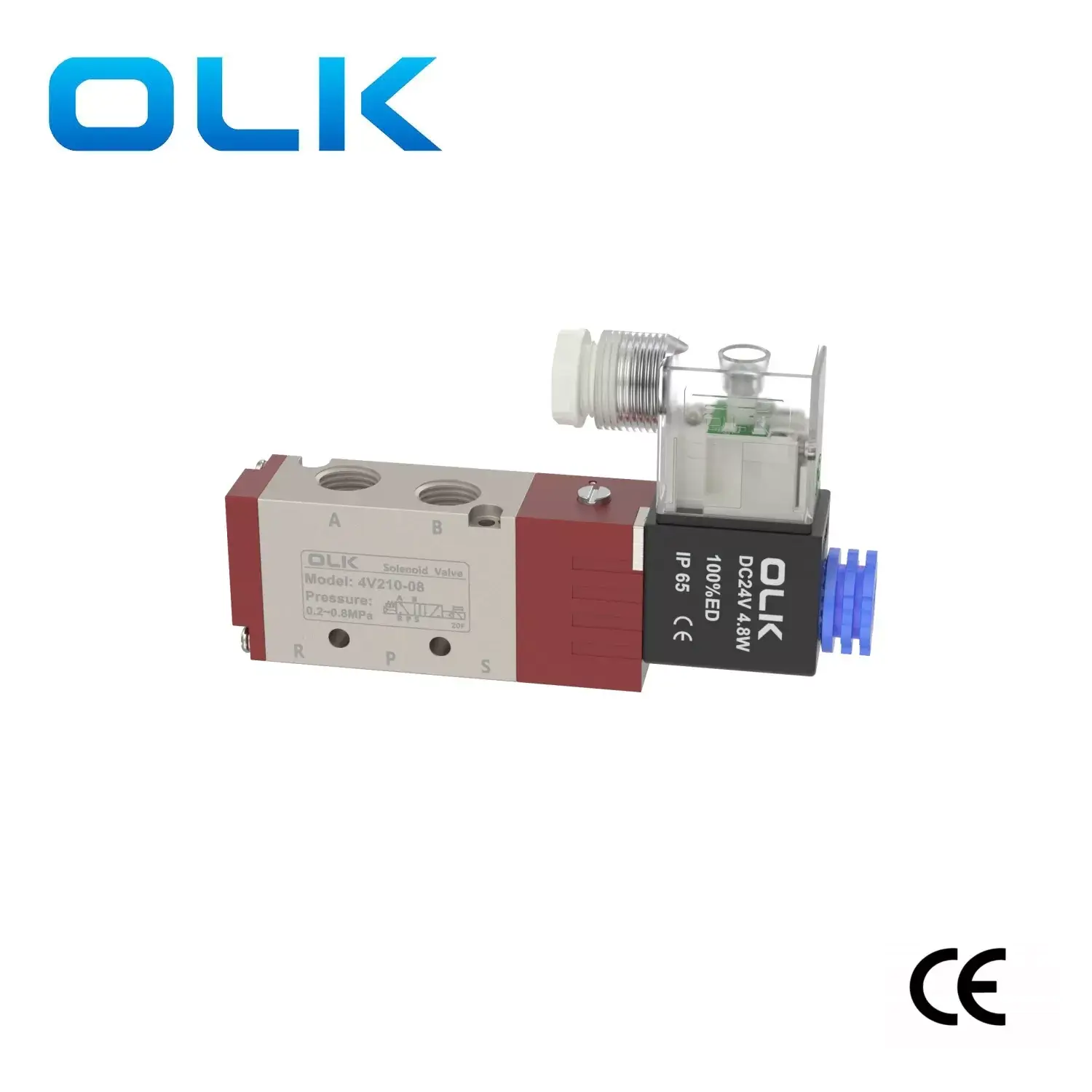

Ang 4V series solenoid valve 5 way solenoid valve ay isang likido na direksyon ng balbula na angkop para sa hangin bilang gumaganang daluyan.
Ang 5 way 4V series solenoid valve body ay gawa sa aluminyo haluang metal at isinasama ang mga de-kalidad na materyales tulad ng grade A dust-proof pilot head, Mitsubishi sealing na mga sangkap, at hindi nagyeyelo na pampadulas na langis. Maaari itong mapanatili ang pag -andar nito sa malupit na mga kapaligiran sa pagtatrabaho. Ang balbula na ito ay sumailalim sa mahigpit na pagsubok sa pagsunod sa EMC at LVD at nakuha ang sertipikasyon ng CE, na nakakatugon sa pinakamataas na pamantayan sa kaligtasan at kalidad.
Tumatanggap ang produkto ng mga pasadyang mga kulay ng hitsura, na nagpapahintulot sa mga gumagamit na mabilis na makilala ang produkto sa kumplikadong pinagsamang kapaligiran ng system.
Ang karaniwang mga interface para sa 4V series solenoid valves ay M5, G1/8, G1/4, G3/8, G1/2, magagamit sa mga pinagsamang set para sa madaling pag -install. Mayroong maraming mga pagpipilian para sa mga boltahe ng operating, depende sa tiyak na senaryo ng aplikasyon, upang piliin ang naaangkop na lakas ng boltahe.
Ang serye ng4v Solenoid Valves Ouliikai (OLK) ay malawakang ginagamit sa iba't ibang mga senaryo ng pang -industriya tulad ng automation ng packaging, makinarya ng medikal, kagamitan sa tela, na nagbibigay ng maaasahang mga solusyon para sa iyong linya ng produksyon.
Simbolo:
| 4v | 2 | 10 | 08 | AC110V | Ex-p |
| Modelo | Code | Uri ng balbula | Laki ng port | Boltahe | Paraan ng mga kable |
| 4v: 2 Posisyon 5 Way /2 Posisyon 5 Way Solenoid Valve | 1: 100 serye | 10: Single Solenoid Valve 5/2 na paraan | M5:M5X0.8 | A: AC22C | Blangko: iyong |
|
|
2: 200 serye | 20: Double Solenoid Valve 5/2 na paraan | 06: G1/8 | B: DC24V | I: linya |
|
|
3: 300 serye | 30C: Double Solenoid 5/3 Way Sarado Center | 08: G1/4 | C: AC110V |
|
|
|
4: 400 seires | 30E: Double Solenoid 5/3 Way Exhaust Center | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Double Solenoid 5/3 Way Pressure Center | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Mga Tampok ng Produkto:
1. Pilot mode: magagamit ang mga pagpipilian sa panlabas at panloob;

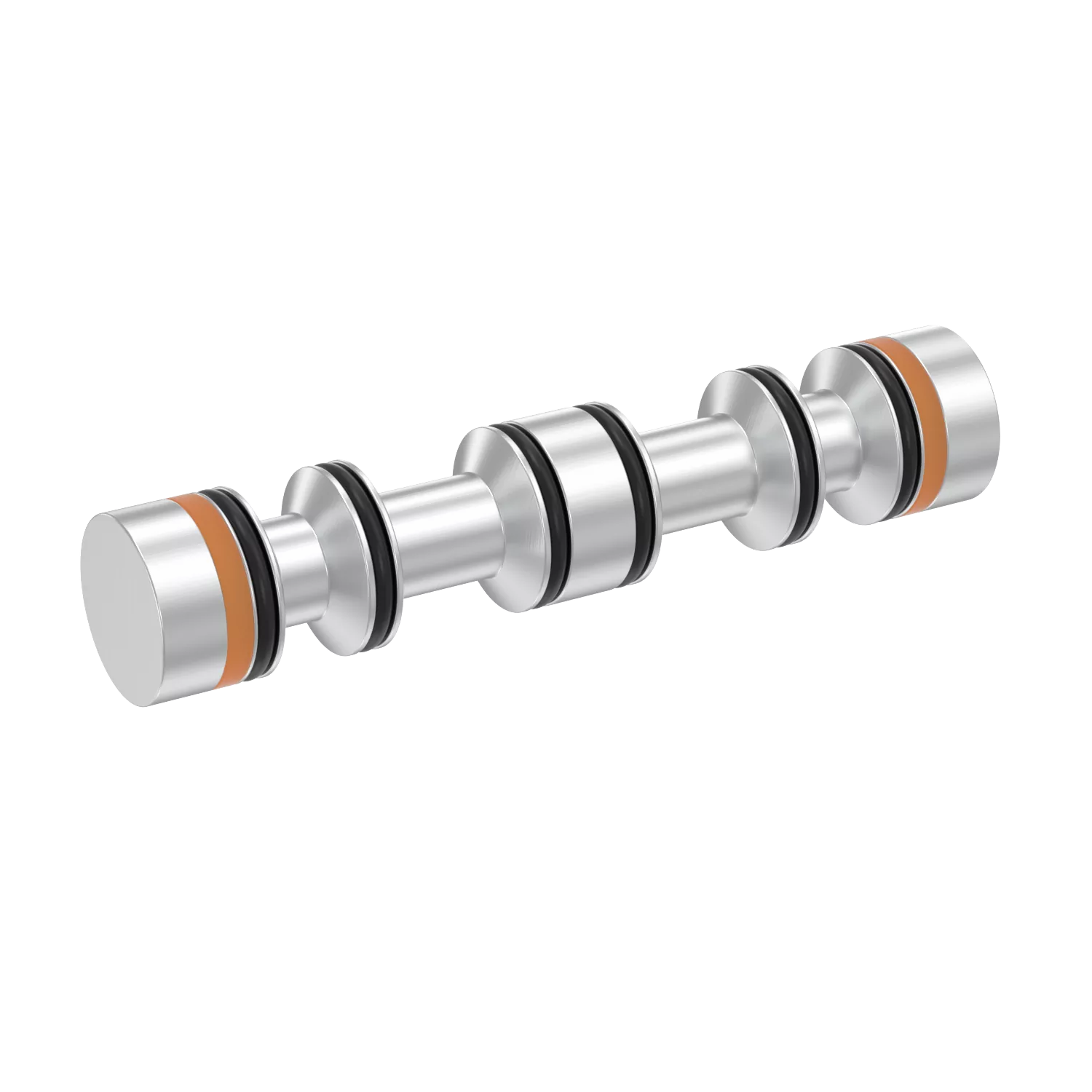

2 .. Piston-type na istraktura, mahusay na sealing, sensitibong tugon ；
3.THREE-POSITION SOLENOID VALVES Nag-aalok ng tatlong mga sentral na pag-andar upang pumili mula sa:
4. Dual-head two-posisyon solenoid valves tampok memory function;
5. Panloob na butas na naproseso sa mga espesyal na pamamaraan, mababang frictional na pagtutol, mababang start-up pressure, mahabang buhay ng serbisyo;
6. Hindi kailangan para sa pagpapadulas ng langis;

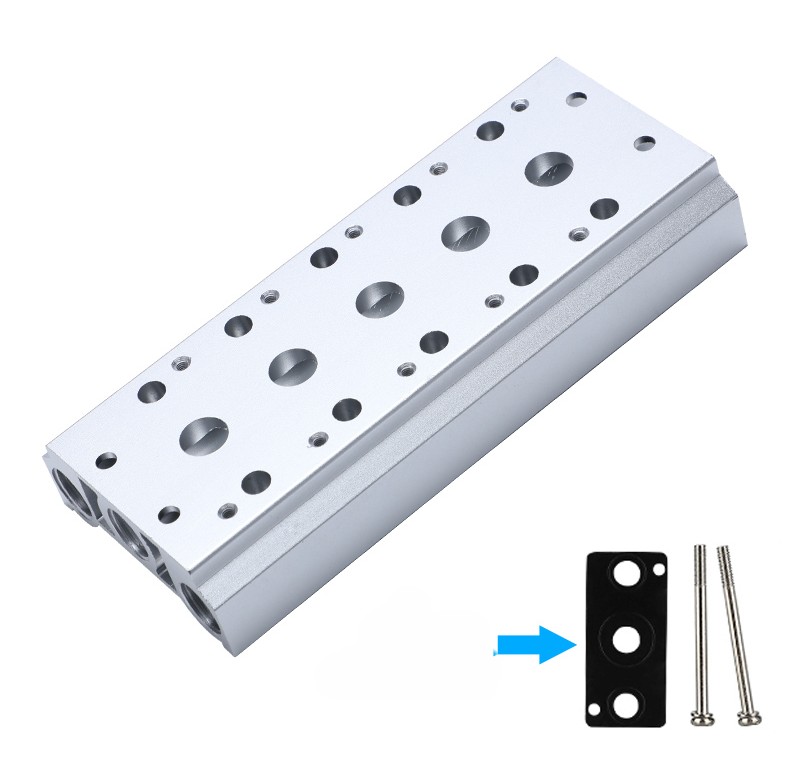

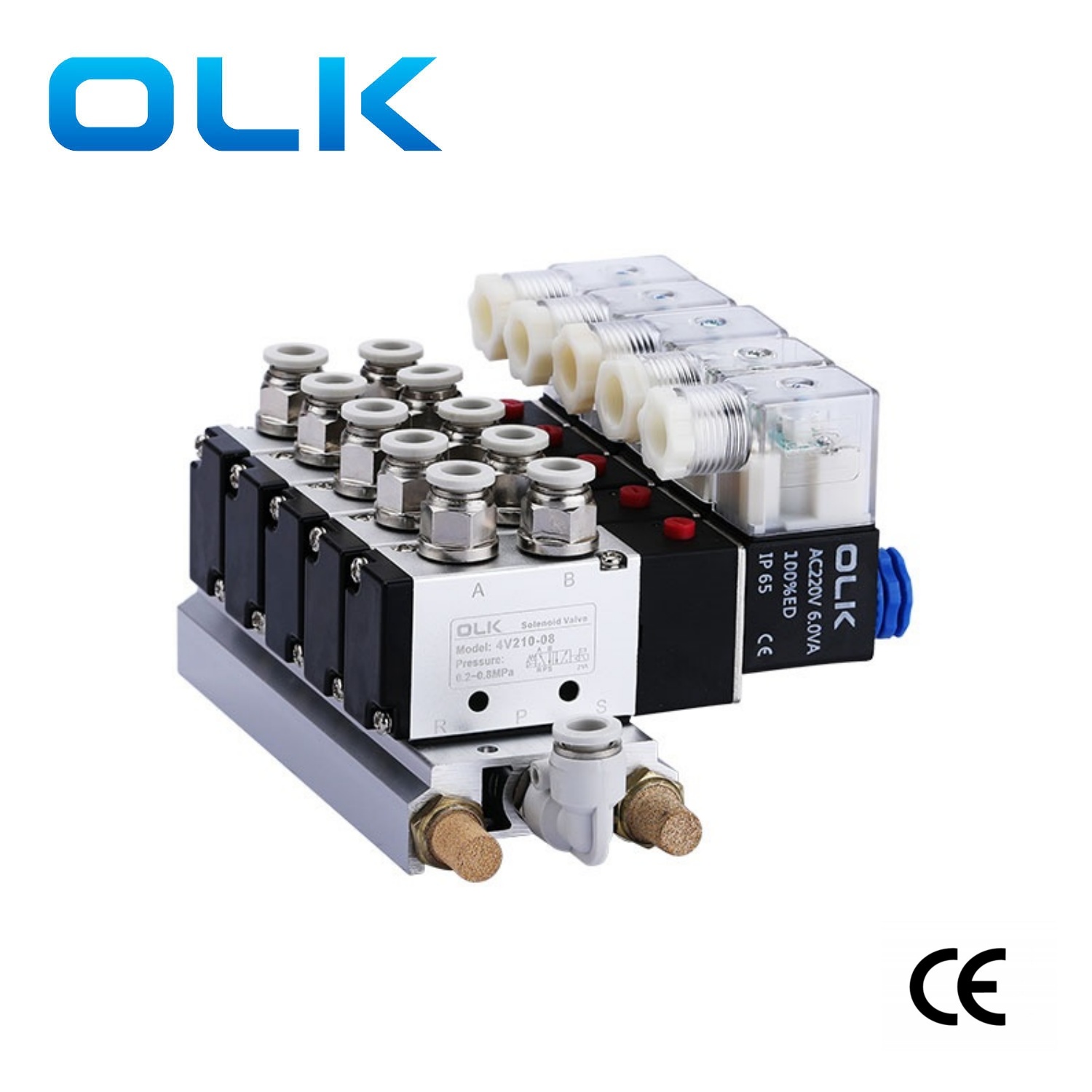

7. Maaari itong isama sa Assembly ng Baseplate Valve, pag -save ng puwang sa pag -install;
8. Nilagyan ng manu -manong aparato para sa madaling pag -install at pag -debug;
9. Maramihang mga karaniwang antas ng boltahe na magagamit para sa pagpili.
|
nagtatrabaho medium |
Hangin (na -filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
Uri ng Pilot |
|
Lubricating |
hindi kinakailangan |
|
Working Pressure Range MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
Garantisadong paglaban sa presyon |
1.5Mpa (215psi) |
|
Temperatura ng pagtatrabaho ° C. |
-20∼70 |
|
Materyal ng katawan |
aluminyo haluang metal |
|
Karaniwang boltahe |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gumamit ng saklaw ng boltahe |
AC: ± 15 ％ DC: ± 10 ％ |
|
pagkonsumo ng kuryente |
AC: 3va DC: 3W |
|
antas ng proteksyon |
IP65 (DIN40050) |
|
grade ng paglaban sa init |
Grade B |
|
Uri ng koneksyon |
Uri ng socket ng DIN, uri ng outlet |
|
Oras ng paggulo |
5 beses/segundo |
|
modelo |
Diameter ng Port |
bilang ng mga posisyon |
Pinakamataas na dalas ng operating |
Mabisang cross-sectional area mm² (halaga ng cv) |
|
4v110-m5 |
Paggamit = outlet = m5 |
2 Posisyon 5 na paraan |
5 beses/segundo |
5.5 (0.31) |
|
4v120-m5 |
Paggamit = outlet = m5 |
2 Posisyon 5 na paraan |
5 beses/segundo |
5.5 (0.31) |
|
4v130c-m5 |
Paggamit = outlet = m5 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
5.0 (0.28) |
|
4v130e-m5 |
Paggamit = outlet = m5 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
5.0 (0.28) |
|
4v130p-m5 |
Paggamit = outlet = m5 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
5.0 (0.28) |
|
4v110-06 |
Paggamit = outlet = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
12.0 (0.67) |
|
4v120-06 |
Paggamit = outlet = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
12.0 (0.67) |
|
4v130c-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
9.0 (0.50) |
|
4v130e-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
9.0 (0.50) |
|
4v130p-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
9.0 (0.50) |
|
4v210-06 |
Paggamit = outlet = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
14.0 (0.78) |
|
4v220-06 |
Paggamit = outlet = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
14.0 (0.78) |
|
4v230c-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4V230E-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4v230p-06 |
Paggamit = outlet = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4v210-08 |
Inlet = outlet = g1/4 tambutso = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
16.0 (0.89) |
|
4v220-08 |
Inlet = outlet = g1/4 tambutso = g1/8 |
2 Posisyon 5 na paraan |
5 beses/segundo |
16.0 (0.89) |
|
4v230c-08 |
Inlet = outlet = g1/4 tambutso = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4v230e-08 |
Inlet = outlet = g1/4 tambutso = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4v230p-08 |
Inlet = outlet = g1/4 tambutso = g1/8 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
12.0 (0.67) |
|
4v310-08 |
Paggamit = outlet = g1/4 |
2 Posisyon 5 na paraan |
4/seg |
25.0 (1.40) |
|
4v320-08 |
Paggamit = outlet = g1/4 |
2 Posisyon 5 na paraan |
4/seg |
25.0 (1.40) |
|
4v330c-08 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v330e-08 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v330p-08 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v310-10 |
Paggamit = outlet = g1/4 |
2 Posisyon 5 na paraan |
4/seg |
30 (1.68) |
|
4v320-10 |
Paggamit = outlet = g1/4 |
2 Posisyon 5 na paraan |
4/seg |
30 (1.68) |
|
4V330C-10 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v330e-10 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v330p-10 |
Inlet = outlet = g3/8 tambutso = g1/4 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
18.0 (1.00) |
|
4v410-15 |
Paggamit = outlet = g1/2 |
2 Posisyon 5 na paraan |
3 beses/segundo |
50.0 (2.79) |
|
4v420-15 |
Paggamit = outlet = g1/2 |
2 Posisyon 5 na paraan |
3 beses/segundo |
50.0 (2.79) |
|
4v430c-15 |
Paggamit = outlet = g1/2 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
30 (1.68) |
|
4v430e-15 |
Paggamit = outlet = g1/2 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
30 (1.68) |
|
4v430p-15 |
Paggamit = outlet = g1/2 |
Tatlong posisyon ng limang paraan |
3 beses/segundo |
30 (1.68) |
FAQS:
1. Gaano kabilis ang dalas ng 4V Series Solenoid Valve 5 Way?
MAX ACTION FREQUENCY 5 beses/segundo.
2. Maaari bang mapalakas ang serye ng 4V series na Solenoid Valve 5 na paraan?
Oo, ang aming coil ay 100% ed.
3. Paano mapapabuti ang habang -buhay ng 4V solenoid valves?
Iminungkahing separator ng langis ng langis para sa pag-filter ng kahalumigmigan at impurities sa hangin
4. I -block ba ng solenoid coil ang air hose o magkasanib na interface?

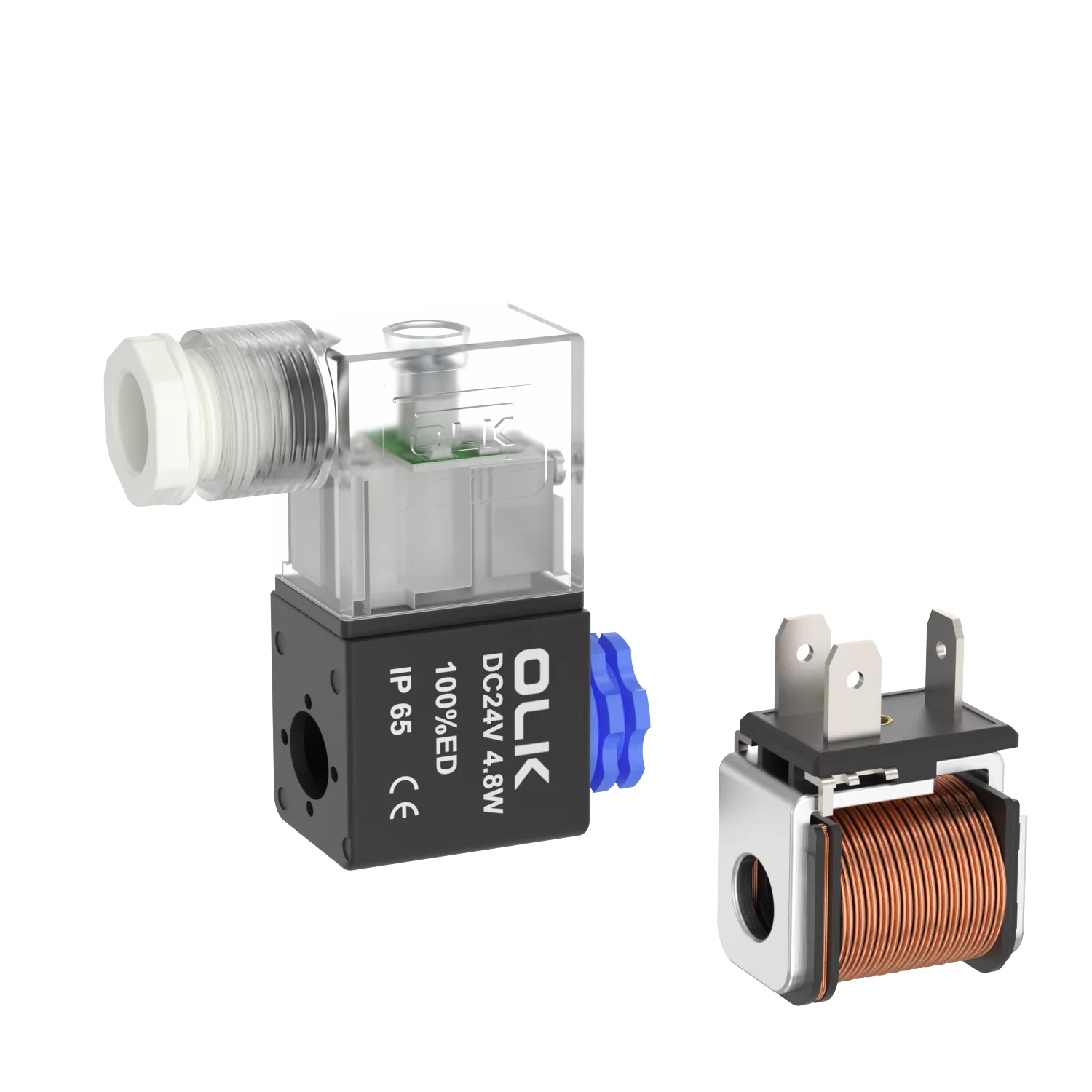

Hindi ito mangyayari dahil ang coil ay maaaring ayusin sa pamamagitan ng pag -unscrewing ng coil nut
5.Ang pagkakaiba sa pagitan ng boltahe AC at DC?
Ang DC ay direktang kasalukuyang, ang AC ay alternating kasalukuyang. Karaniwan, ang koryente ng sambahayan ay AC220V
