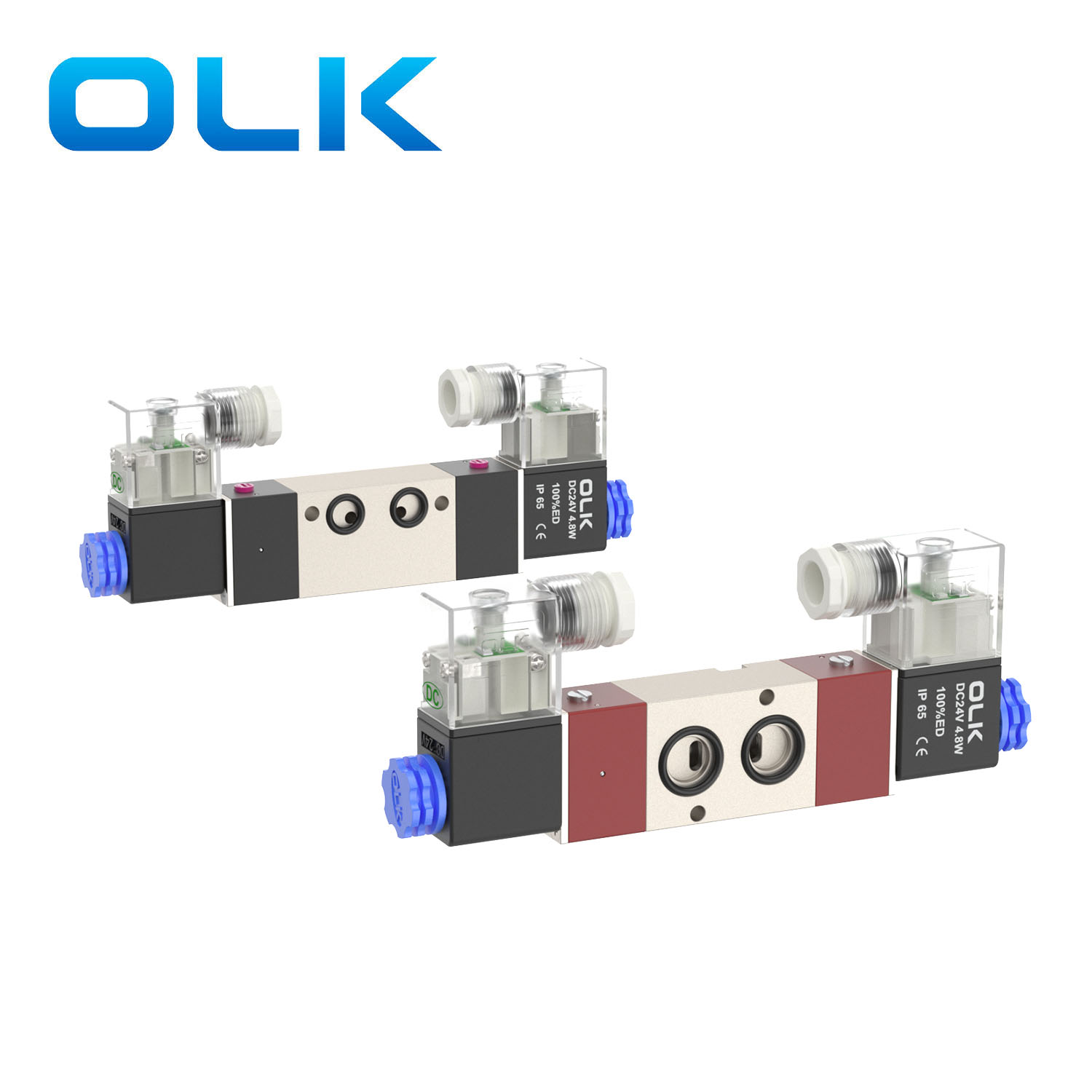

Ang serye ng Ouliikai (OLK) 4M ng direktang-benta ng dalawang-posisyon na five-way na solenoid na direksyon na mga balbula ay gumagamit ng kontrol na pinatatakbo ng pilot, na nagtatampok ng mabilis na bilis ng pagtugon at maaasahang operasyon, na angkop para sa pagkontrol ng mga dobleng kumikilos na mga cylinders. Ang coil ay may logo ng ED, na nagpapahintulot sa patuloy na energization para sa mga pinalawig na panahon. Ang double-head two-posisyon solenoid valve ay may function ng memorya. Ang makapal na balbula ng balbula ay sumasailalim sa matigas na oksihenasyon upang mapahusay ang katigasan ng ibabaw. Bago gamitin, mangyaring suriin ang balbula at pipeline upang matiyak na sila ay buo at walang pagtagas upang maiwasan ang nakakaapekto sa normal na operasyon ng balbula.

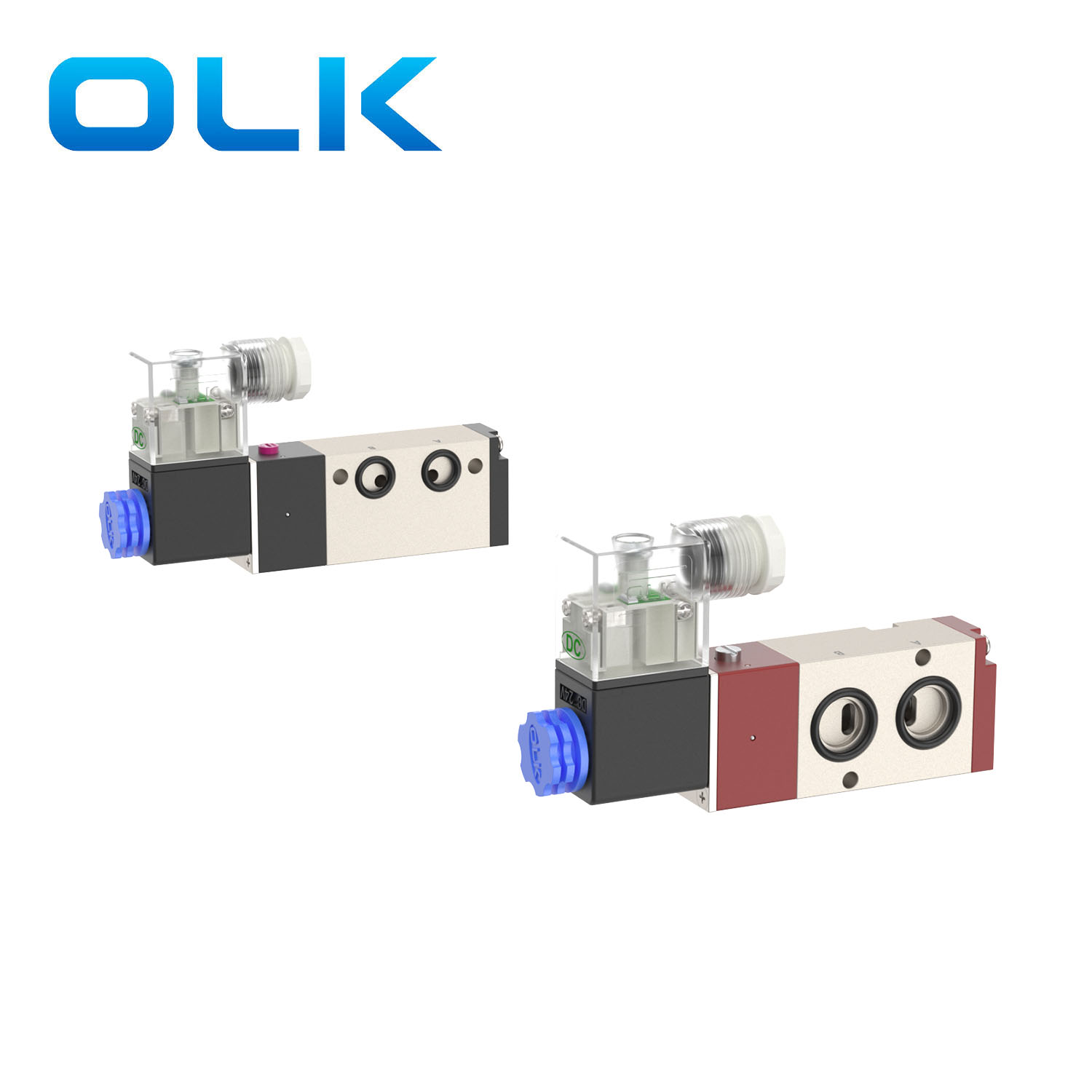

Ang 4M Namur solenoid na direksyon ng balbula ay isang variant ng 4V solenoid valve, na may parehong functional prinsipyo bilang ang 4V. Batay sa iba't ibang mga kinakailangan sa pag -install, ang 4M Series Solenoid Valve 5 Way ay nagbago ng ilang mga sukat ng interface at pag -mount ng butas. Nag -aalok ang Ouliikai (OLK) Pneumatic Company ng iba't ibang mga pagtutukoy at modelo upang matugunan ang iba't ibang mga pangangailangan ng customer, na nagbibigay ng mga napapasadyang serbisyo.

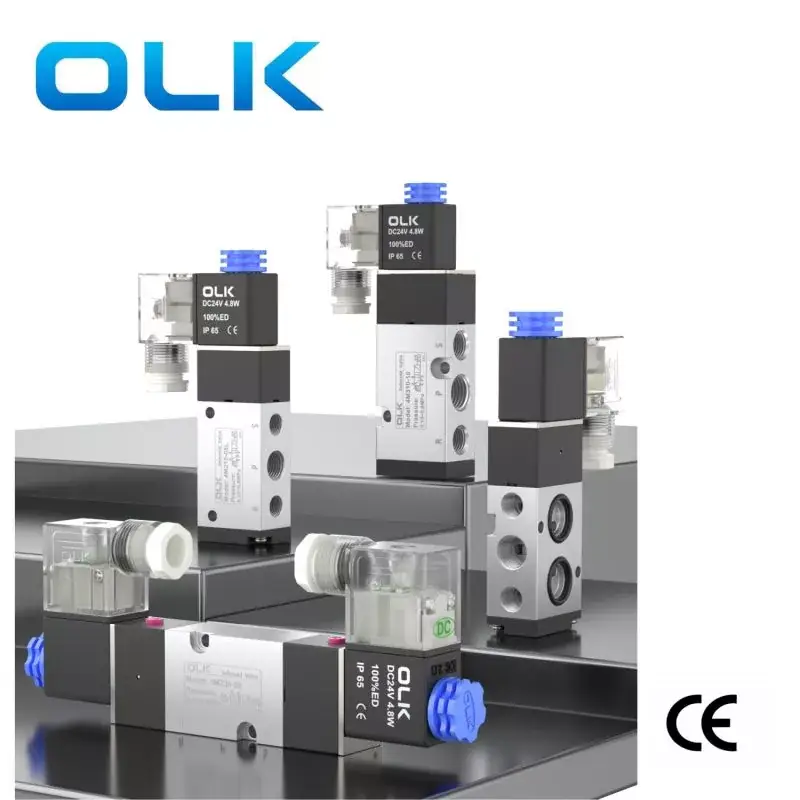

Ouliikai na nagtatampok ng mabilis na bilis ng pagtugon 4M Namur Valve 5 Way CE Certificate Product Chargentistic
1. Panloob na istraktura na pinatatakbo ng pilot.
2. Piston-type na istraktura, ipinagmamalaki ang mahusay na sealing at tumutugon na reaksyon.
3. Double head 2-posisyon solenoid valve na may function ng memorya.
4. Ang mga panloob na butas na naproseso sa mga espesyal na pamamaraan, na nagreresulta sa kaunting frictional na pagtutol, mababang panimulang presyon ng hangin, at pinalawak na habang -buhay.
5. Hindi na kailangan ng pagpapadulas.
6. Side plate mounting, pagpapagana ng direktang koneksyon sa valve actuator.
7. Nilagyan ng manu -manong aparato para sa maginhawang pag -install at pag -debug.
8. Boltahe AC220V; AC110; AC24V, DC24V; DC12V para sa pagpili.

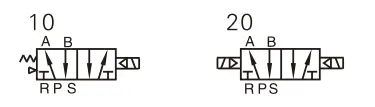

4m Namur Valve Symbol:
|
nagtatrabaho medium |
Hangin (na -filter sa pamamagitan ng isang filter na higit sa 40μm) |
|
Aksyon |
Uri ng Pilot |
|
bilang ng mga posisyon |
2 Posisyon 5 na paraan |
|
Lubricating |
hindi kinakailangan |
|
Working Pressure Range MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
Garantisadong paglaban sa presyon |
1.5Mpa (215psi) |
|
Temperatura ng pagtatrabaho ° C. |
-20∼70 |
|
Materyal ng katawan |
aluminyo haluang metal |
|
Karaniwang boltahe |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gumamit ng saklaw ng boltahe |
AC: ± 15 ％ DC: ± 10 ％ |
|
pagkonsumo ng kuryente |
AC: 6va DC: 4.8W |
|
antas ng proteksyon |
IP65 (DIN40050) |
|
grade ng paglaban sa init |
Klase b |
|
Uri ng koneksyon |
Uri ng socket ng DIN, uri ng outlet |
|
Oras ng paggulo |
0.05 segundo o mas kaunti |
|
modelo |
Diameter ng Port |
Max Operating Frequency |
Daloy ng cross-sectional area mm² (halaga ng cv) |
|
4M210-06 |
Paggamit = G1/8 |
5 beses/segundo |
14.0 (0.78) |
|
4M220-06 |
Paggamit = G1/8 |
5 beses/segundo |
14.0 (0.78) |
|
4M210-08 |
Paggamit = G1/4 Exhaust = G1/8 |
5 beses/segundo |
16.0 (0.89) |
|
4M220-08 |
Paggamit = G1/4 Exhaust = G1/8 |
5 beses/segundo |
16.0 (0.89) |
|
4M310-08 |
Paggamit = G3/8 Exhaust = G1/4 |
4/seg |
25.0 (1.40) |
|
4M320-08 |
Paggamit = G3/8 Exhaust = G1/4 |
4/seg |
25.0 (1.40) |
|
4M310-10 |
Paggamit = G1/4 |
4/seg |
30 (1.68) |
|
4M320-10 |
Paggamit = G1/4 |
4/seg |
30 (1.68) |
Ang ganitong uri ng 4V Namur Valve o 4V Series Plate Valve ay maaaring direktang mai -install sa mga valve actuators (tulad ng mga pneumatic actuators) nang hindi nangangailangan ng karagdagang mga koneksyon sa piping.Easy upang mapanatili at mabilis na palitan sa mga sistema ng kontrol ng pneumatic
Karaniwang ginagamit para sa pagkontrol sa pagbubukas at pagsasara ng mga pneumatic actuators, lalo na ang mga balbula ng butterfly at mga balbula ng bola.
Una siguraduhin na ang valve actuator ay may isang interface ng Namur at pag -install ng butas ng butas.
Tiyakin na tama ang sistema ng hangin.Finally, pindutin ang manu -manong override ng solenoid valve upang suriin kung tama ang function ng pagpipiloto ng balbula.
1. Ano ang ibig sabihin ng 4v "namur" valves？
Ang ibabaw ng pag -install nito, laki ng butas ng tornilyo, at interface ng pneumatic ay sumunod sa mga pamantayan ng Namur.
2. Ano ang pagkakaiba sa pagitan ng Valve Actuator at 4V Namur Valve?
4V Namur Solenoid Valve Control Valve Actuator Working.Valve Actuator Control Butterfly Valve o Ball Valve Working.
3. Paano gumagana ang balbula na kinokontrol ng actuator?
Single Acting Actuator: Ang solenoid valve ay maaliwalas, na nagtutulak sa Actuator Piston na lumipat, at awtomatikong nag -reset ang panloob na tagsibol.
Double Acting Actuator: Kinokontrol ng Solenoid Valve ang dalawang air port, at itinulak ng actuator ang piston pasulong o paatras upang ilipat ang pagbubukas at pagsasara ng balbula ng butterfly
4. Ano ang isang balbula ng pneumatic actuator?
Ang balbula ng pneumatic actuator ay isang control valve na hinimok ng naka -compress na hangin, na ginagamit para sa pagbubukas, pagsasara o pag -regulate ng daloy ng likido sa mga pipeline.
5. Ano ang tatlong uri ng mga actuators?
Pneumatic actuator, electric actuator, hydraulic actuator
