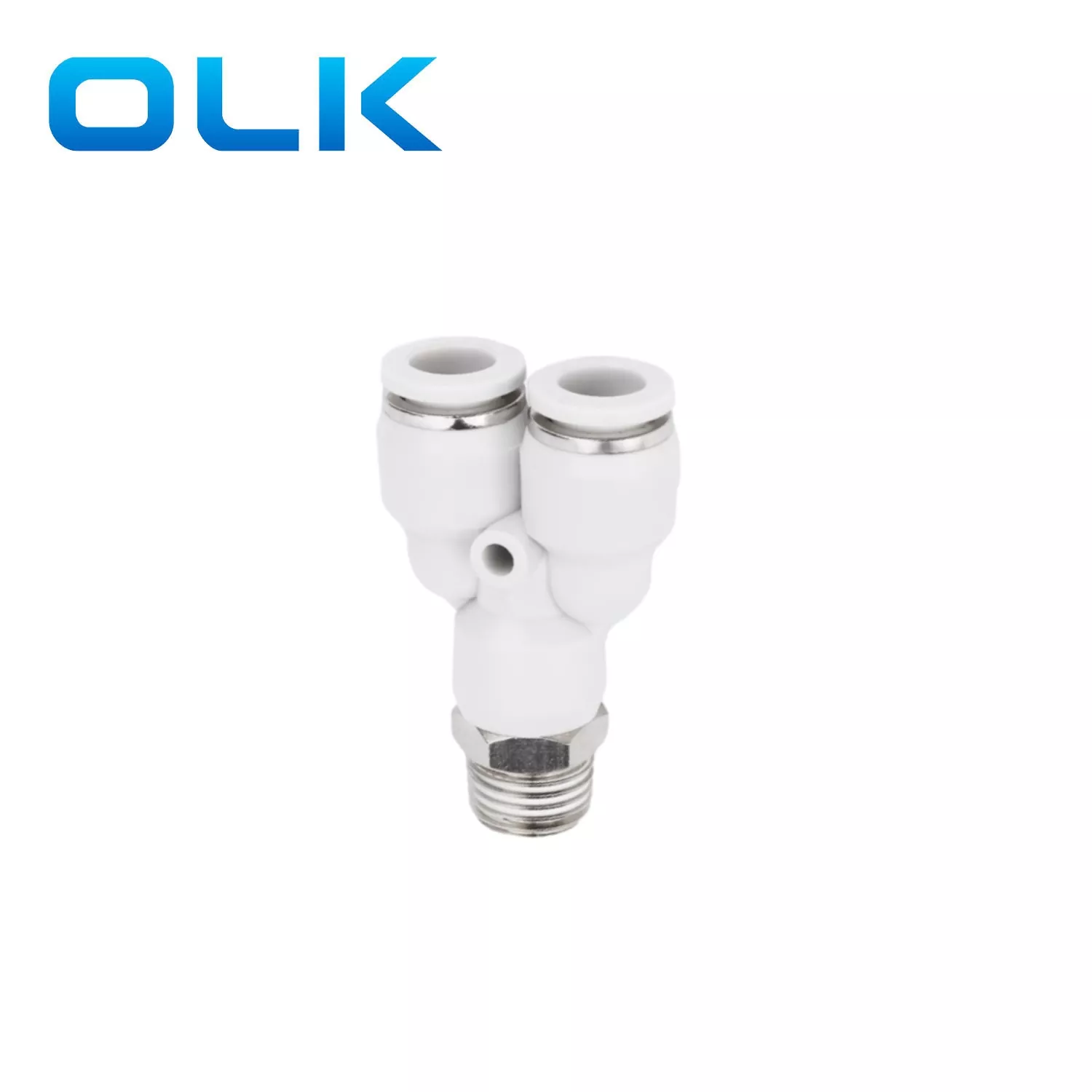

Px y type push-in tube fitting ay push-to-connect na disenyo.Easy install.Ang pangkalahatang hitsura ay Y-shaped, na may isang mas maayos na direksyon ng daloy na mas angkop para sa daloy ng hangin. At ang pangunahing paraan ng landas ng hangin ay direktang konektado. Karaniwang ginagamit para sa paghihiwalay ng gas o mga pantulong na pipeline sa mga sistemang pneumatic.
Ang PX na ginawa mula sa tanso at hindi madaling kaagnasan.
|
Pag -order ng code |
|||
|
PX |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Uri ng Thread (55 ° Straight Tube Thread) |
|
PX Series fitting |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
PX Y Uri ng push-in tube fitting
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|

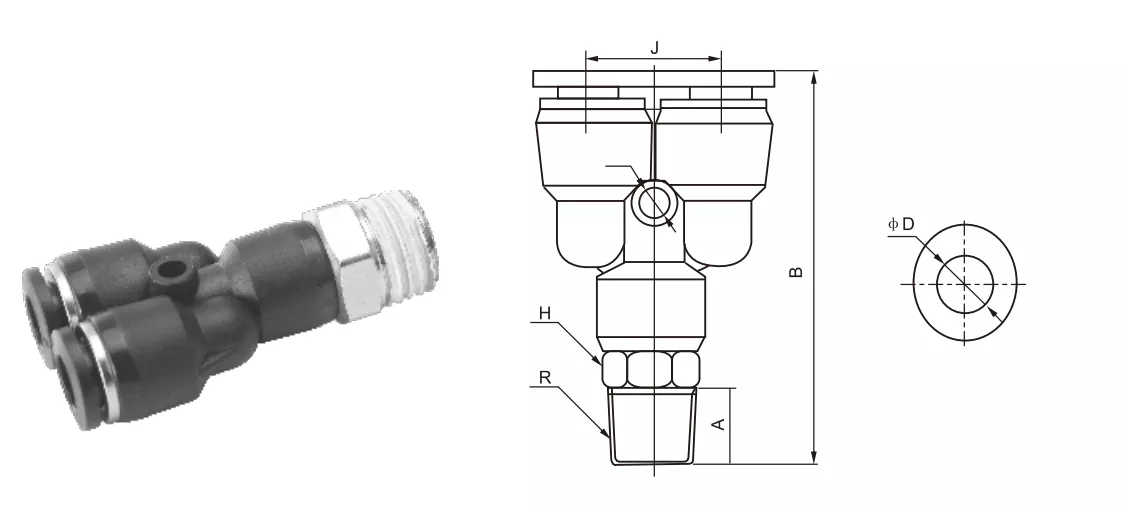

Inch tube fitting |
Metric Tube Fitting |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

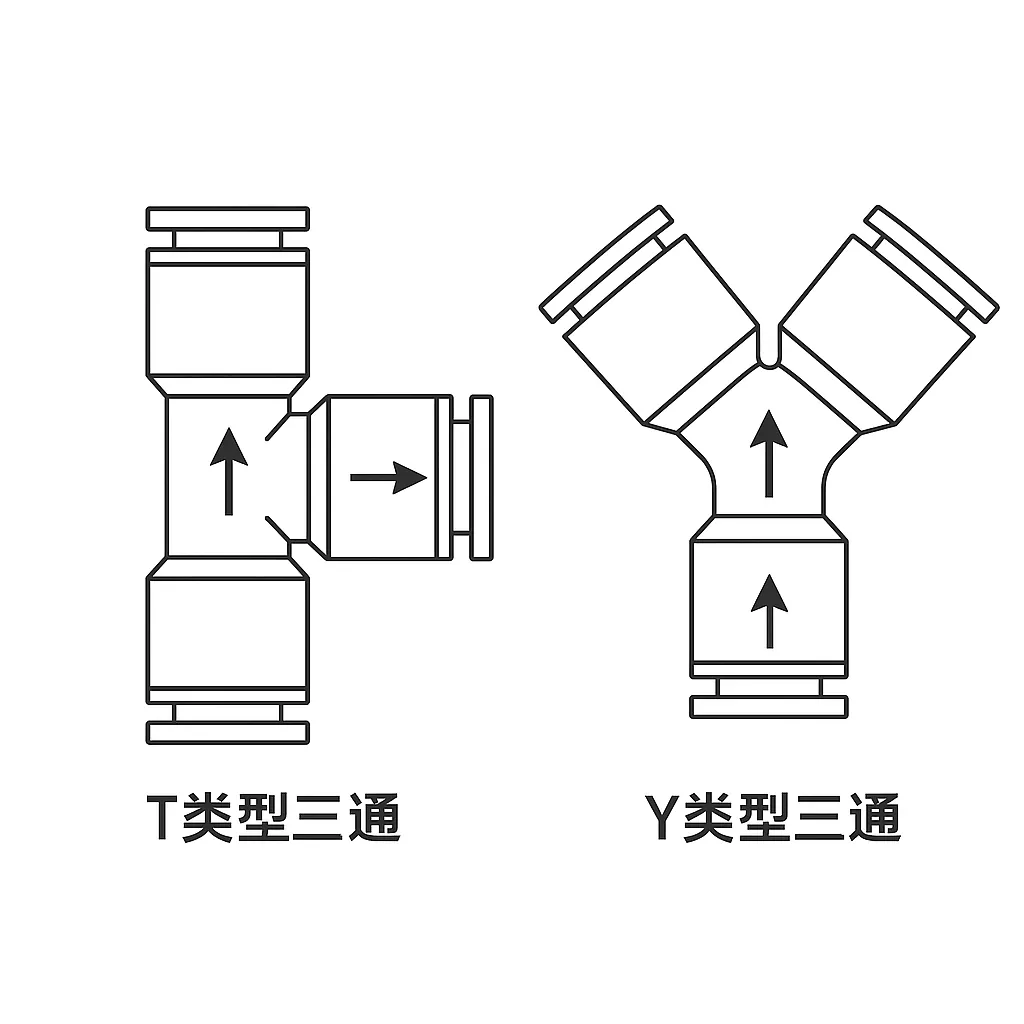

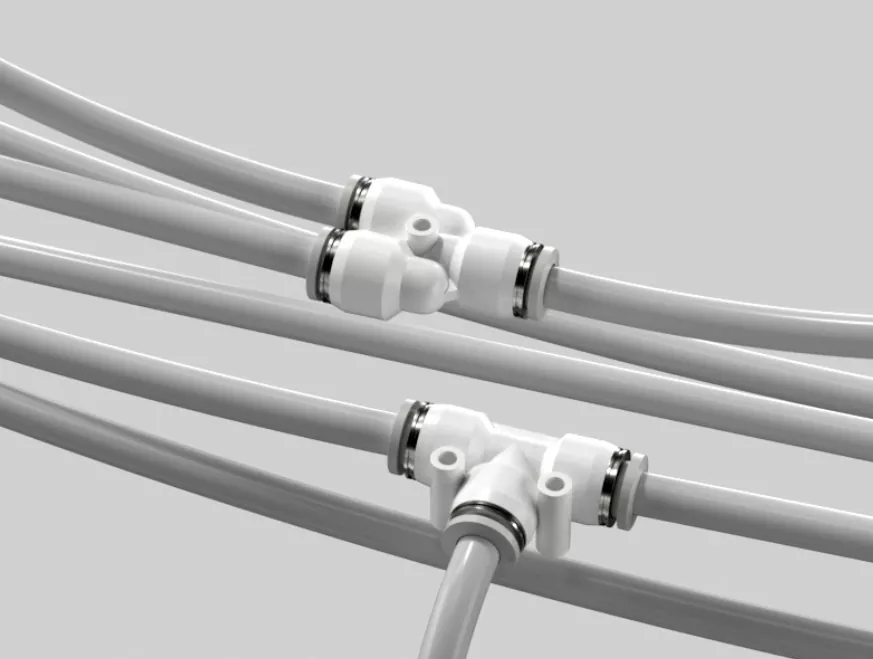

Ang pagkakapareho at pagkakaiba sa pagitan ng T at Y-shaped push-in tube fitting: |
|
|
Tee Fitting (PB, PD) |
Ang3 na paraan ng pneumatic na umaangkop tulad ng istraktura na "t" at intersect sa isang anggulo ng 90 ° |
|
Y Fitting (PX) |
Ang3 na paraan na umaangkop tulad ng "Y" na istraktura at direksyon ng daloy ng daloy, mas angkop na daloy ng forair |
|
Kumpara sa T-shapedpneumatic fitting, ang Y-shapedair connector fittingflow ay makinis at may mas kaunting pagtutol |
|
Ano ang mga katangian ng y type air fitting kumpara sa t type pneumatic fitting?
Kumpara sa T-shaped pneumatic fitting, Y-shaped air connector fitting flow ay mas maayos at may mas kaunting pagtutol
Ano ang px y type push-in tube fitting operating pressure?
Ang PX pneumatic fitting operating pressure ay 0-1.0MPa.
