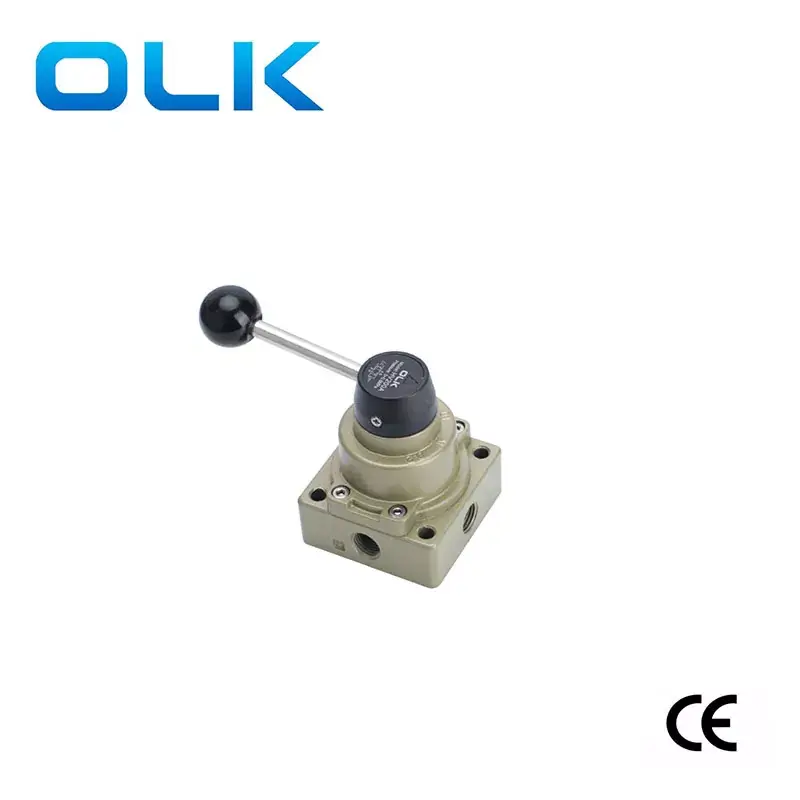

Ang Ouliikai (OLK) HV200A/B two-way na apat na port na mga balbula na pinatatakbo ng kamay ay manu-manong pinatatakbo, na may paglipat ng air path na nakamit sa pamamagitan ng pag-ikot ng hawakan ng balbula. Madali silang mapatakbo at madaling maunawaan, na hindi nangangailangan ng karagdagang supply ng enerhiya. Nagtatampok ang HV200B 2/4 port valve ng isang built-in na silencer sa ilalim ng tambutso na port.
Ang OLK HV200 Series Manu -manong Rotating Valve 4 na paraan ay maraming nalalaman at angkop para sa iba't ibang mga sistema ng pneumatic. Sa matatag na pagganap, pagiging maaasahan, at pagiging epektibo, ang mga ito ay isang mainam na pagpipilian para sa kontrol ng pneumatic system.
Manu -manong serye ng HV200 Serye na umiikot na mga balbula 4 na paraan ng magkakaibang mga gears ay nagreresulta sa iba't ibang mga pagkilos ng silindro.
Kapag nakabukas sa 02 gear, ang B exhaust port ay naglalabas ng hangin, ang isang tambutso port vents, at ang silindro ay umaabot.
Kapag lumipat sa N gear, ang parehong A at B exhaust port ay sarado, at ang silindro ay huminto sa gitna.
Kapag nakabukas sa 01 gear, ang isang tambutso ay naglalabas ng hangin, ang B exhaust port vents, at ang silindro ay umatras.
|
Pag -order ng code |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Modelo |
serye |
|
|
Function |
Laki ng port |
|
HV ： HV Series Hand Manual Rotating Valve |
2: 200 serye |
|
|
A: Quadrilateral interface |
08: RC1/4 |
|
|
|
|
|
B: B: Dalawang-side interface, na may tunog attenuation sa ilalim |
|
|
Modelo |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Nagtatrabaho medium |
AIR （Filter sa pamamagitan ng isang filter screen na higit sa 40μm） |
|||
|
Mode ng pagkilos |
Control ng kamay |
|||
|
Laki ng port |
Inlet = outlet = pt1/4 |
|||
|
Saklaw ng presyon |
0.15-0.8Mpa (21-114psi) |
|||
|
Posisyon |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Woking pressure |
'-10-60 ℃ |
|||
|
Proof Pressure |
1.5Mpa (215psi) |
|||
|
OLK Pneumatic Hand Rotary Valves - 5 Mga Modelong Paghahambing |
|||||||||
|
Larawan |
|
|
|
|
|
|
|
|
|
|
Modelo ng OLK |
4HV210/310/410/230/330/430 |
|
Hv200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Posisyon |
2 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
3 Posisyon 4 na paraan |
|
|
3 Posisyon 4 na paraan |
|
|
|
|
|
|
|
|
|
Laki ng port |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Mga Tampok ng Produkto |
Pag -mount ng Panel |
|
A: Quadrilateral Interface B: Dalawang-Side Interface, na may tunog na pagpapalambing sa ilalim |
|
|
|
|
|
Blangko ： isang butas sa isang tabi l ： dalawang butas sa kabaligtaran na panig ； d ： Apat na butas sa ilalim ； |
|
|
|
|
|
|
|
|
|
|
|
|
Hawakan |
Naaalis na hawakan |
|
Naaalis na hawakan |
|
Naaalis na hawakan |
|
Hindi naaalis/ plastik na hawakan |
|
Naaalis na hawakan, hawakan ng anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|
Mga sukat ng base |
200 Serye: 62 mm |
|
61.3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modelo |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Nagtatrabaho medium |
AIR （Filter sa pamamagitan ng isang filter screen na higit sa 40μm） |
|||||
|
Mode ng pagkilos |
Control ng kamay |
|||||
|
Laki ng port |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Saklaw ng presyon |
0.15-0.8Mpa (21-114psi) |
|||||
|
Posisyon |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Woking pressure |
'-10-60 ℃ |
|||||
|
Proof Pressure |
1.5Mpa (215psi) |
|||||
