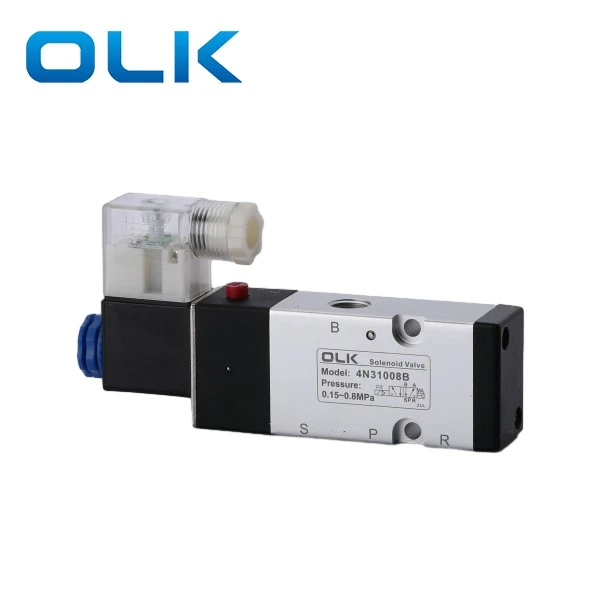

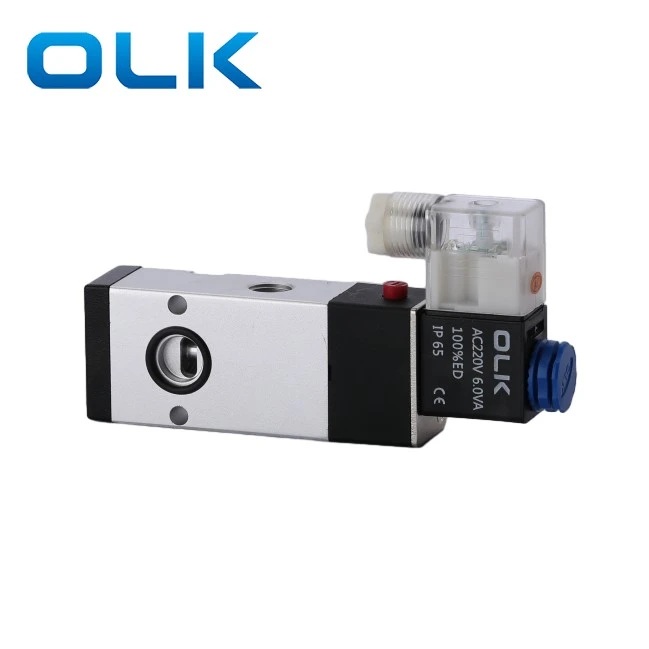

5 Way 4N310-08 Plate Solenoid Valve

OLK 2Position 5 Way 4N310-08 Plate Solenoid Valve Thread ay G1/4 port size.4N310-08 Valve ay may isang disenyo ng back air outlet, na nagpapahintulot para sa kakayahang umangkop na pag-install at pag-save ng espasyo, epektibong pagpapahusay ng bilis ng tugon at katatagan ng system.

Ang 5 Way 4N310-08 ay partikular para sa sistema ng cylinder ng tool, na angkop para sa mga senaryo ng paglipat ng mataas na dalas.and ay nakatuon sa mga kagamitan sa automation tulad ng mga tool ng CNC machine at machining center.

5 Way 4N310-08 Plate Solenoid Valve Product Features ：

Nakatuon na disenyo para sa kutsilyo ng silindro/clamping cylinder

Air vent sa likod, compact na istraktura

Opsyonal na boltahe: AC220V / DC24V

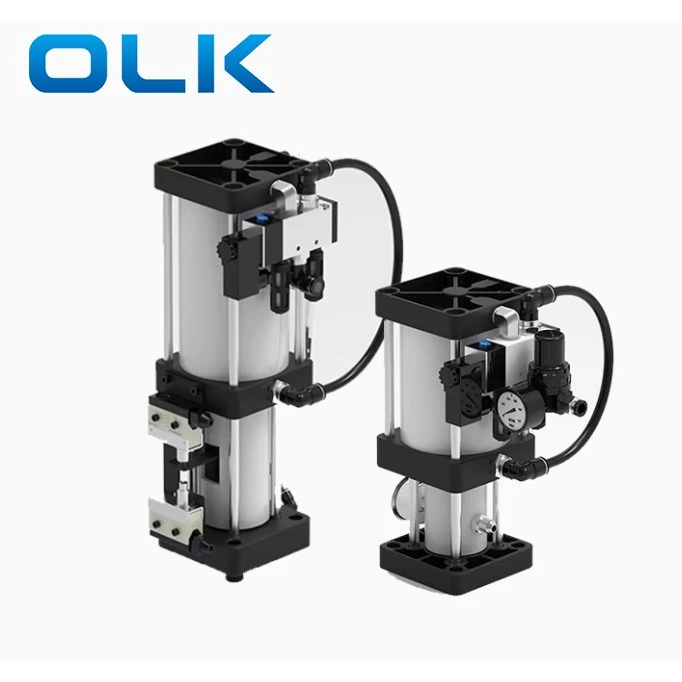

Pangkalahatang -ideya ng Paglabas ng Cylinder (TRC)

Ang tool release cylinder ay espesyal na ginagamit para sa CNC machine spindles upang palabasin ang mga tool. Ang silindro na ito ay gumagamit ng prinsipyo ng "pantay na paghahatid ng presyon sa mga likido," na nagpapahintulot sa isang maliit na presyon ng hangin upang makabuo ng malaking puwersa na kinakailangan upang palabasin ang tool sa CNC spindle.Ang silindro ay binubuo ng: air cylinder, 5-way 2-posisyon 4N310 solenoid valve, oil reservoir, at micro switch.

TOOL RELEASE CYLINDER Pag -install ng Mga Tala

Para sa mga vertical spindles, ayusin ang silindro na may isang bracket at i -install ito nang patayo sa itaas ng kahon ng spindle.

Para sa mga pahalang na spindles, panatilihin ang patayo ng tasa ng langis at mas mataas kaysa sa katawan ng silindro.

Ang tasa ng langis ay dapat harapin upang payagan ang hangin na makatakas mula sa silindro.

Mga Hakbang sa Pag -install ng Cylinder ng Tool

Patayin ang lakas ng makina (panel at gabinete) at supply ng hangin.

Alisin ang takip ng kahon ng spindle. Idiskonekta ang mga tubo ng hangin mula sa solenoid valve.

Alisin ang plastic nut sa solenoid coil (huwag alisin ang mga wire maliban kung maayos na minarkahan).

Idiskonekta ang mga wire mula sa itaas at ilalim na limitasyon ng mga switch (markahan nang mabuti).

Alisin ang lumang silindro.

I -install ang bagong silindro at ayusin ito ng mga turnilyo.

Ikonekta ang mga wire at air tubes. Siguraduhin:

Ang tuktok na switch ng limitasyon ay pinindot.

Ang switch ng ilalim na limitasyon ay nababagay nang tama (para sa mga makina na may magazine ng tool, kritikal ito para sa kaligtasan).

Pagkatapos ng pag -install, subukan ang isang tool. Suriin ang paglabas ng tool at salansan. Para sa mga machine na may isang magazine ng tool, pagbabago ng tool sa pagsubok.

Pag -iingat sa Paggamit ng Cylinder ng Tool

· Ang silindro ay maaaring mai -install nang patayo o pahalang. Para sa pahalang, dapat na harapin ang tasa ng langis.

· Ang supply ng hangin ay dapat na malinis at tuyo, presyon ng hindi bababa sa 6 kgf/cm².

· Antas ng langis sa tasa: Minimum 1/5, maximum 4/5.

· Suriin ang 4N310 solenoid boltahe at presyon ng hangin sa panahon ng pag -install.

FAQ

Ano ang ginamit para sa 4N310?

Ang 4N310 ay ginagamit para sa tool release cylinder.

AC vs DC Coil?

Ang AC ay para sa kapangyarihan ng sambahayan; Ang DC ay direktang kasalukuyang.

Ano ang pindutan sa ilalim ng butas ng koneksyon?

Manu -manong inililipat nito ang port ng tambutso.

Mga Tip sa Pag -install?

Malinis na mga tubo at koneksyon upang maiwasan ang dumi na pumapasok sa air circuit.

Ano ang laki ng port ng 4N310-08?

Inlet, outlet, tambutso: g1/4 thread; diameter ng hole hole ng gilid: 19 mm.
