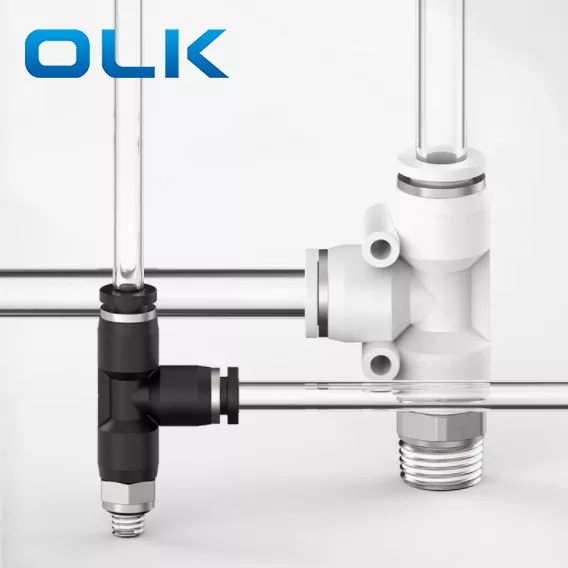

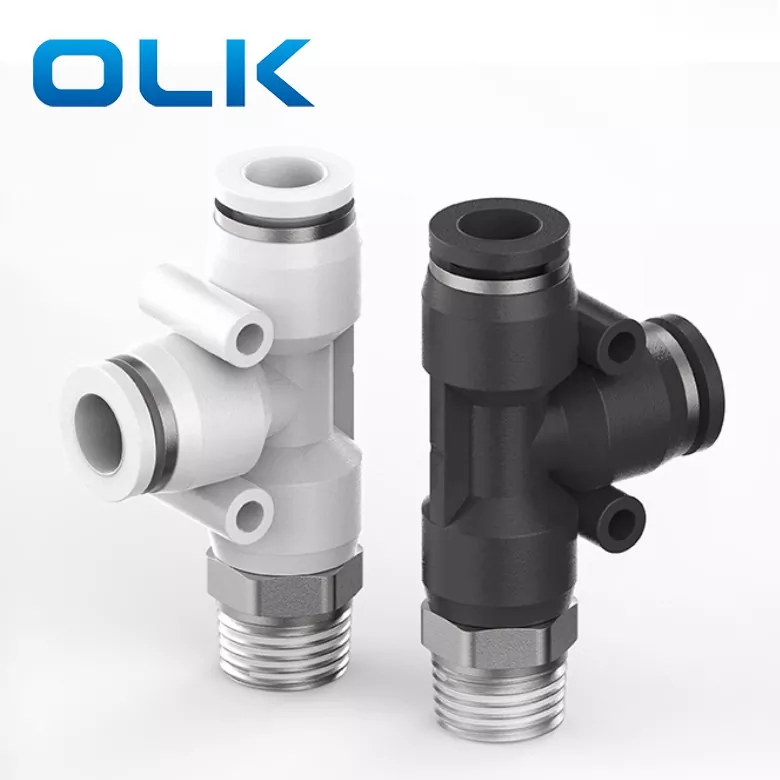

Ang PD run tee push sa tubo na umaangkop ay isang y-type na three-way push-in fitting, na idinisenyo upang hatiin ang isang mapagkukunan ng hangin sa dalawang output. Ito ay mainam para sa mga system na nangangailangan ng isang one-in-two-out na pneumatic na koneksyon.
PD Fitting Key Tampok: Y-hugis na disenyo para sa mahusay na pamamahagi ng hangin; push-to-connect na mga dulo para sa madaling pag-install; nababaluktot na ruta para sa multi-directional tubing
|
Pag -order ng code |
|||
|
Pd |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Uri ng Thread (55 ° Straight Tube Thread) |
|
PD Series fitting |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|
Inch tube fitting |
Metric Tube Fitting |

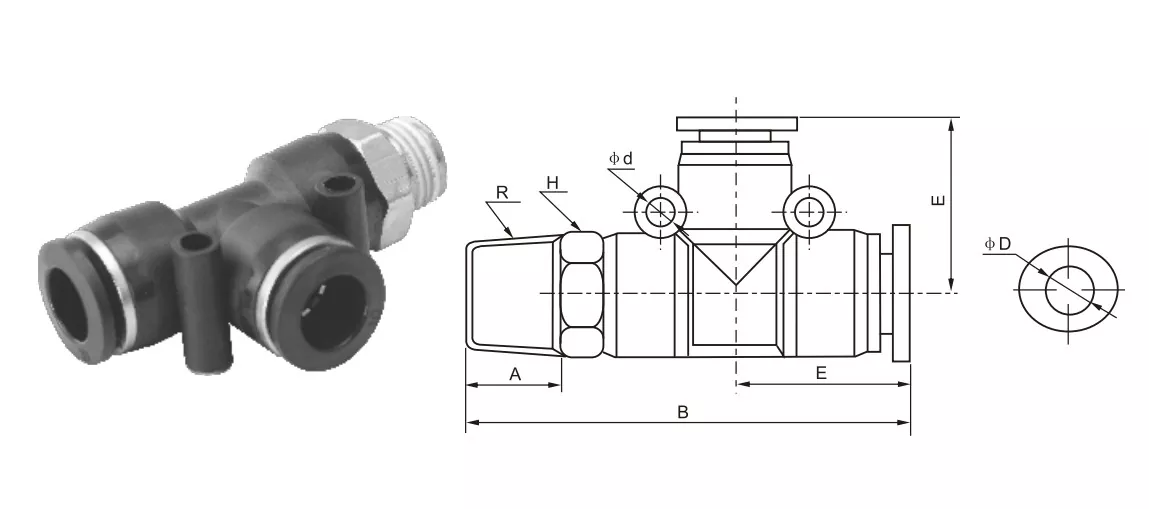

φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Pangalan/Uri |
Paglalarawan ng istraktura ng interface |
|
Patakbuhin ang Tee (PD) |
Ang pangunahing daloy ng hangin ay tuwid, at ang mga sanga ay pinangunahan nang patayo |
|
Branch Tee (PB) |
Dalawang interface ang konektado sa tamang mga anggulo, ang isa sa sangay ng "T" |
|
Pantay na tee |
Tatlong port na may parehong sukat |
Ano ang ibig sabihin ng Tee 'sa konektor na umaangkop?
Ang tee "ay nangangahulugang T-shaped connector (TEE) na may tatlong mga interface;
Ang 'Run' ay tumutukoy sa pangunahing channel (ang direksyon ng pangunahing daloy ng hangin ay isang tuwid na linya);
Kaya ang 'Run Tee' ay nangangahulugan na ang pangunahing channel ay tuwid, at ang isang sanga ay patayo na pinangunahan sa gitna.
