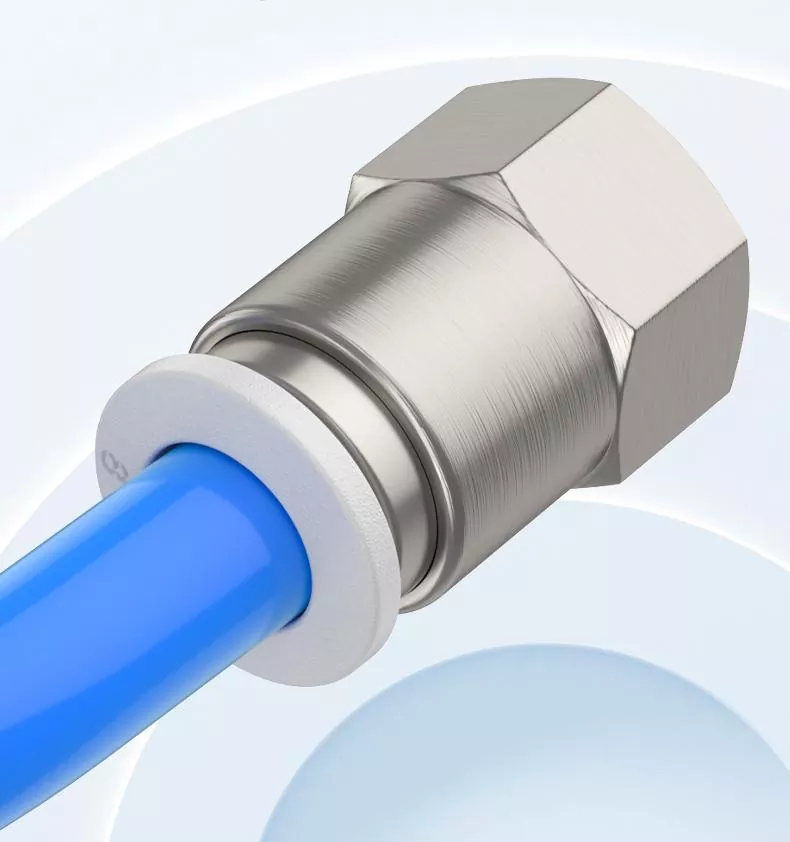

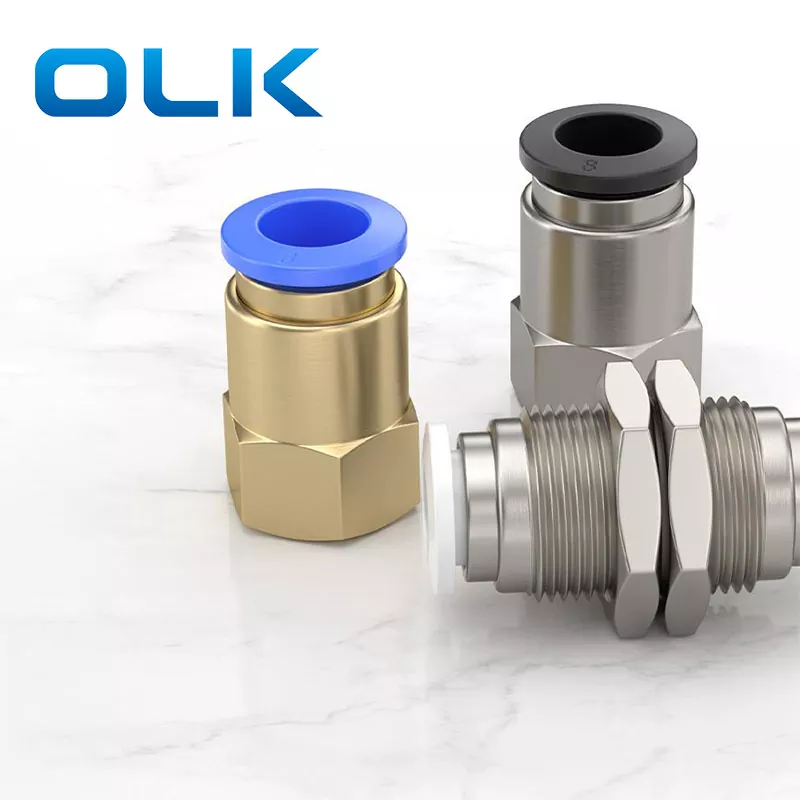

PCF Female Straight Push In Tube Fitting and PC male thread straight push in tube fitting all belong to the basic type push-in-fitting.But the PCF is female R thread straight.Internal thread is used to connect external threaded components, and the insertion tube end is connected to a hose.Both support multiple thread standards, making hose insertion and removal convenient.The product features internal threads, and the PCF Female Straight Push In Tube Fitting shape can Maging mas maikli at mai -install nang mas compactly
|
Pag -order ng code |
|||
|
PCF |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Uri ng Thread (55 ° Straight Tube Thread) |
|
Ang serye ng PCF na angkop |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|
Inch tube fitting |
Metric Tube Fitting |

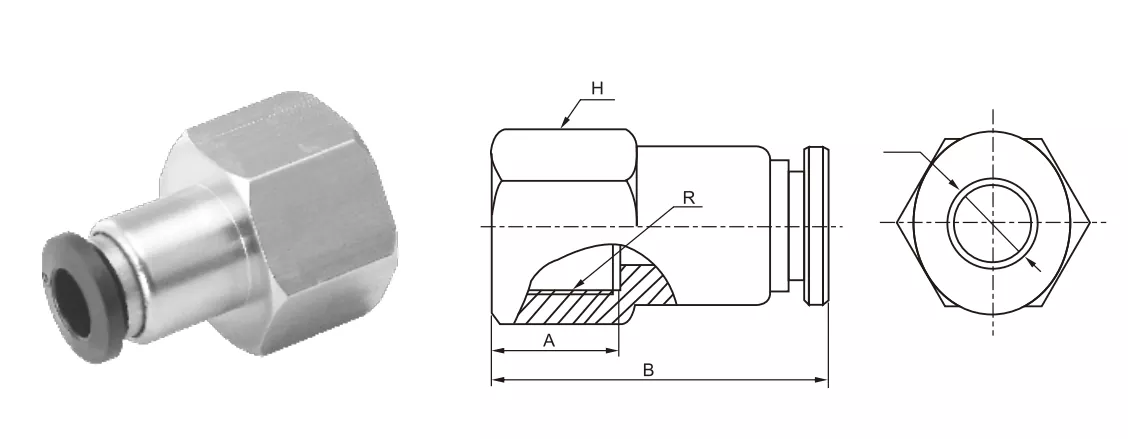

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
I -type |
Push-in-Connector |
|
|
Suporta ng Uri ng Thread |
BSPT / NPT / Metric |
|
|
Thread |
Lalaki |
Babae |
|
Pag -install |
Screw sa mga sinulid na butas o silindro at iba pang kagamitan ay nagtatapos |
Screw sa panlabas na sinulid na silindro o magkasanib |
|
Application |
Ang pinaka -karaniwang unibersal na modelo, ginustong, nilagyan ng panloob na kagamitan sa thread |
Ginamit para sa pagkonekta sa mga panlabas na sinulid na mga fittings o sa mga sitwasyon na may mga kinakailangan sa mataas na espasyo |
|
Naka -install sa silindro o balbula na katawan (ang silindro ay may panloob na mga thread), ang may sinulid na dulo ay konektado sa kagamitan, at ang hose ay ipinasok para magamit |
Ikonekta ang air outlet ng control valve o solenoid valve (na may panlabas na thread) at ayusin ang aparato na may panloob na thread, at magpasok ng isang medyas sa kabilang dulo |
|
|
Nangangailangan ng mas malakas na lakas ng pag-lock o mas mataas na mga kinakailangan sa sealing, na madalas na ginagamit kasabay ng thread sealant o O-ring |
Dahil sa limitadong puwang, ang mga panloob na mga thread lamang ang maaaring magamit para sa koneksyon. Maaaring mabawasan ang pangkalahatang haba ng magkasanib na |
|
Ano ang mga pneumatic application ay PCF babaeng tuwid na push sa tubo na angkop para sa？
Dapat itong maging isang panlabas na may sinulid na koneksyon sa accessory na may mga kinakailangan sa mataas na espasyo
Ano ang dapat kong bigyang pansin kapag gumagamit ng isang pinagsamang PCF connector?
Ang presyon ng operasyon ay hindi maaaring lumampas sa 1.0MPa
