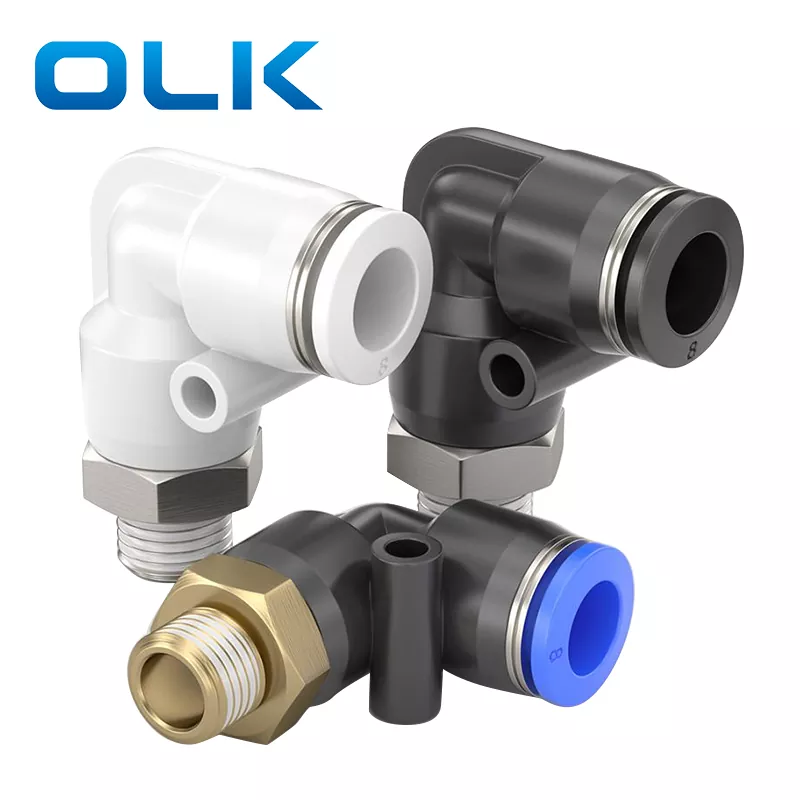

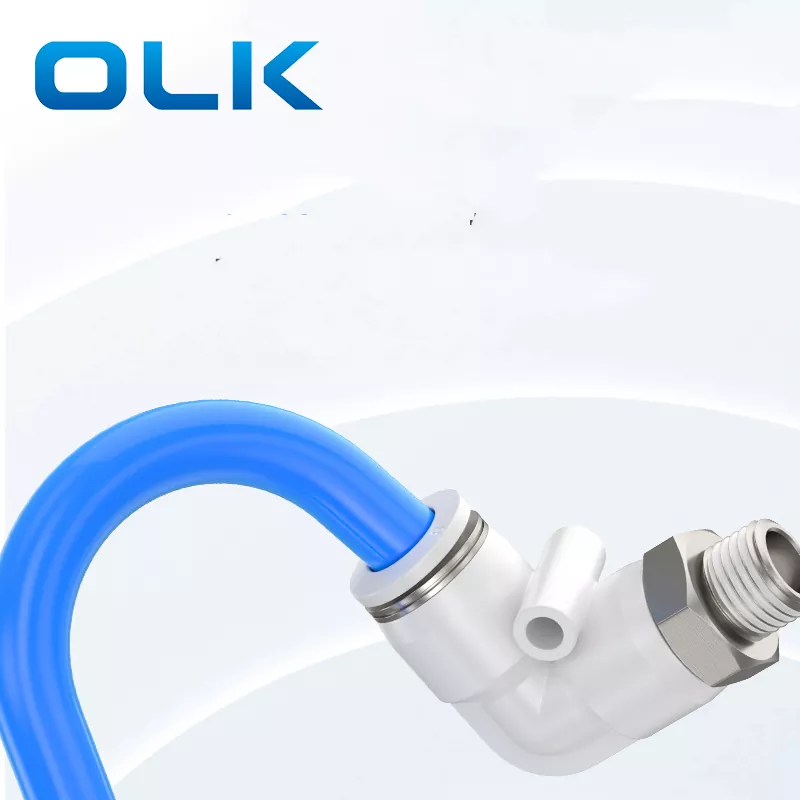

Ang PL male elbow push sa tubo na umaangkop ay isang 90-degree na siko na konektor na perpekto para magamit sa mga nakakulong na puwang o kung saan kinakailangan ang pag-redirect ng tubing.
Mga Tampok ng Produkto: Compact na istraktura, angkop para sa mga maliliit na puwang; kanang disenyo ng manibela, maginhawa para sa mga kable ng tracheal
|
Pag -order ng code |
|||
|
Pl |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Uri ng Thread (55 ° Straight Tube Thread) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|

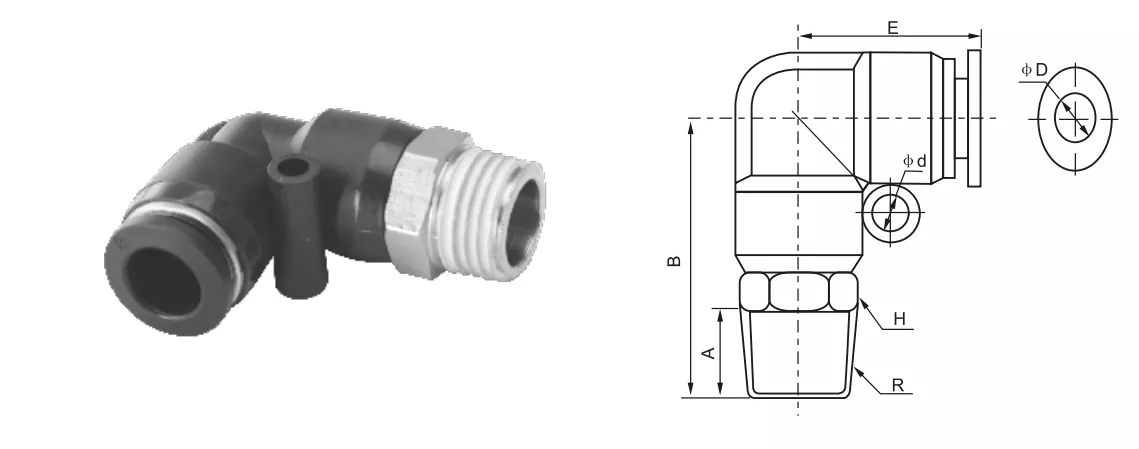

Inch tube fitting |
Metric Tube Fitting |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Pangalan/Uri |
Paglalarawan ng istraktura ng interface |
|
PC Elbow |
Ang pinagsamang pipe ay baluktot sa isang anggulo ng 90 °, at ang kabilang dulo ay panloob na sinulid |
|
Pl elbow |
Ang isang dulo ay ipinasok at ang kabilang dulo ay may isang panlabas na thread na 90 ° |
|
Pv siko |
Ang parehong mga dulo ay uri ng pagpasok ng tubo, na may isang 90 ° liko |
Anong materyal ang ginawa ng PL Connector?
tanso
Ano ang mga pangalan ng mga bahagi ng pagkonekta ng mga bahagi?

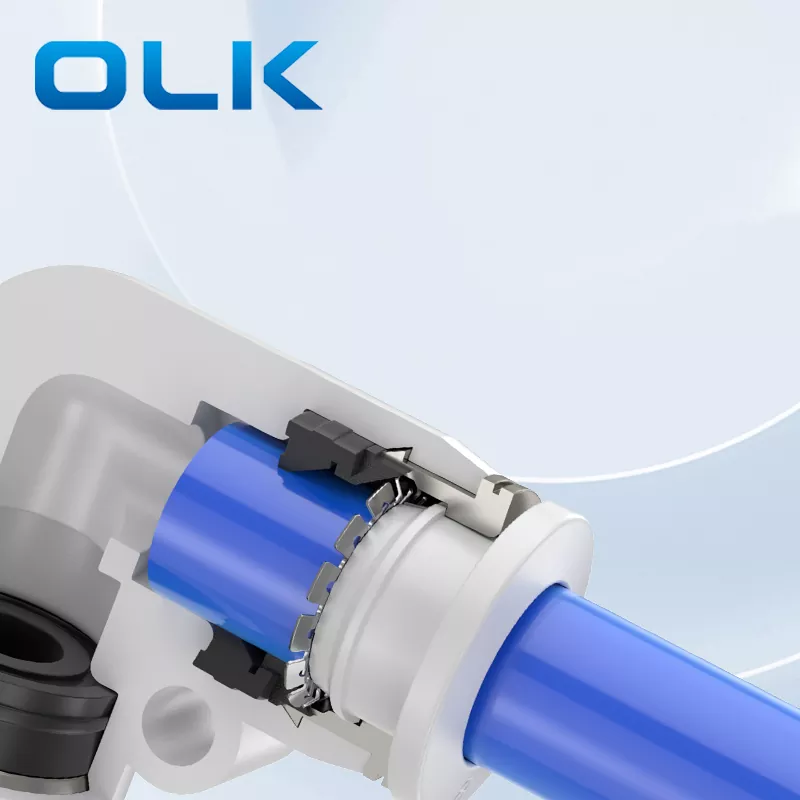

Mabilis na Pagkonekta ng Tube Fitting Panloob na Istraktura: Paglabas, Set ng Zinc Alloy Card, Lock Clip Spring, Lock Sleeve, Clasp Sealing Ring, Mataas na Lakas ng Plastics
Anong uri ng PL thread ito?
Ito ay isang sukatan na sinulid, kumakatawan sa M.
Ano ang ibig sabihin ng 'siko' sa pneumatic fitting?
Ang siko na umaangkop: Isang pneumatic fitting na nagbibigay-daan sa tubo na baguhin ang direksyon, karaniwang sa isang anggulo ng 90-degree.
