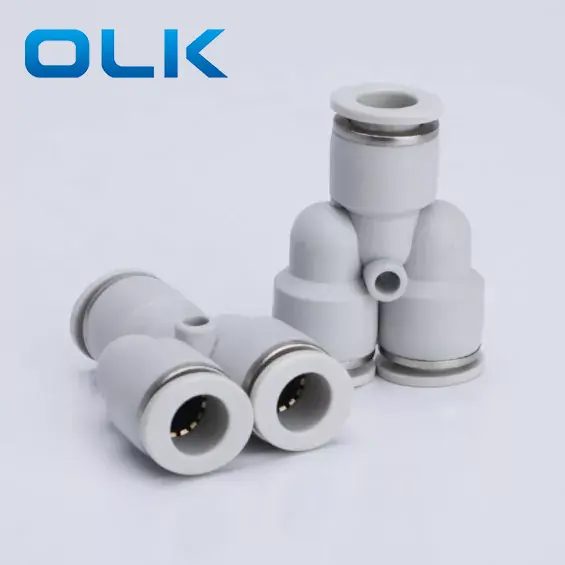

Ang py union y push sa tubo na umaangkop ay isang hugis-Y-fitting na ginamit upang hatiin o pagsamahin ang daloy ng hangin sa mga sistema ng pneumatic.
Nag -uugnay ito ng tatlong mga tubo ng parehong panlabas na diameter, na nag -aalok ng isang ligtas at airtight na koneksyon sa lahat ng mga direksyon.
|
Py |
8 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Py Series Fitting |
4: 4mm |
|
|
6: 6mm |
|
|
8: 8mm |
|
|
10: 10mm |
|
|
12: 12mm |
|
|
14: 14mm |
|
|
16: 16mm |
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|

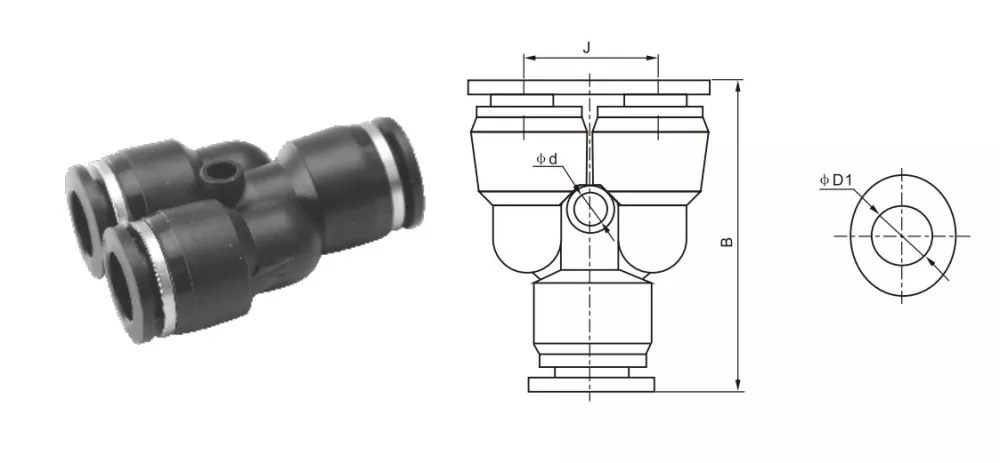

Inch tube fitting |
Ang angkop na Metrictube |
φd |
B |
J |
φd |
|
PY5/32 |
PY-4 |
4 |
38 |
11.6 |
2.5 |
|
PY1/4 |
PY-6 |
6 |
39 |
13.3 |
3.5 |
|
PY5/16 |
PY-8 |
8 |
42.5 |
15.5 |
4.5 |
|
PY3/8 |
PY-10 |
10 |
48 |
38.5 |
4.5 |
|
PY1/2 |
PY-12 |
12 |
54 |
21.5 |
4 |
|
Karaniwang sanggunian ng conversion ng laki ng thread |
||
|
Laki ng imperyal |
Tinatayang Metric (mm) |
Formula ng conversion |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
