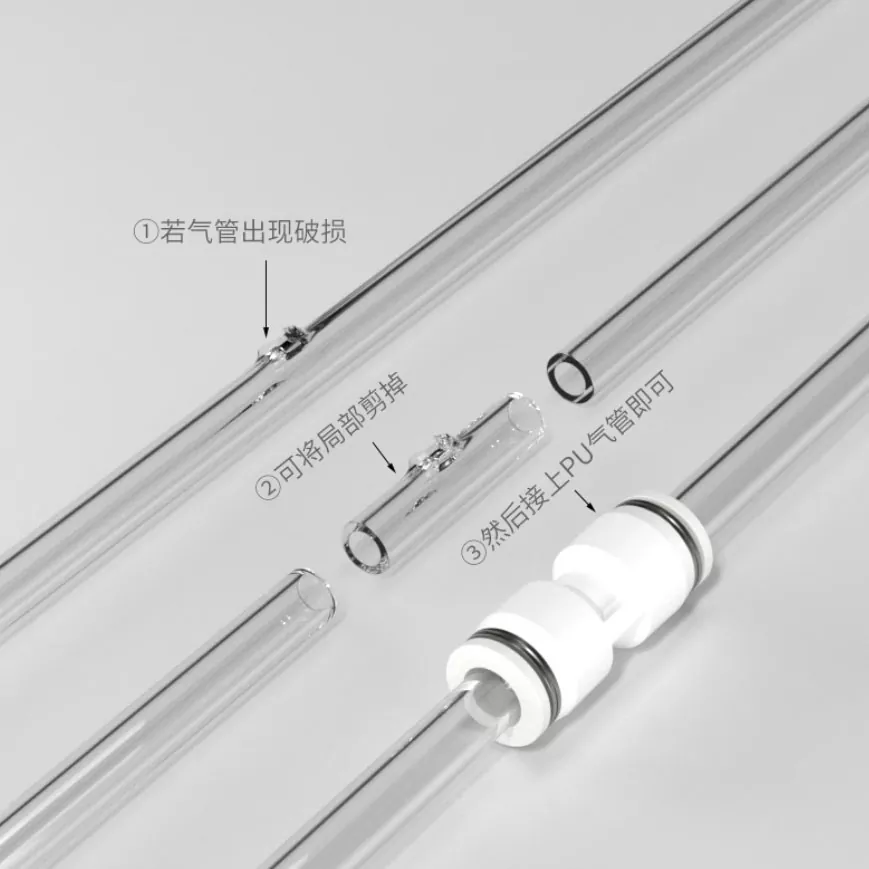

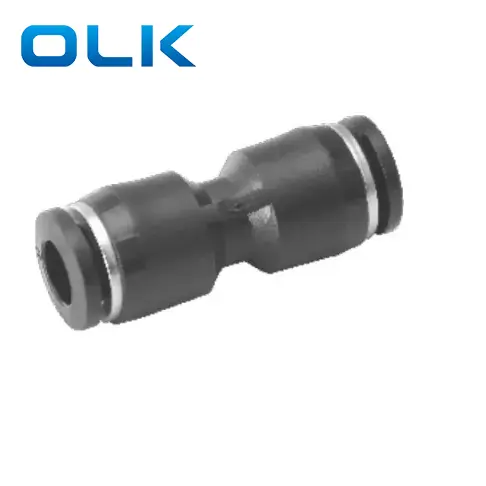

Ang PU Union Straight Push sa Tube Fitting ay push-to-connect na mga konektor na disenyo para magamit sa PU (polyurethane) tubing sa mga pneumatic system.
Nag -aalok sila ng mabilis na pag -install, malakas na sealing, at madaling pag -disassembly, na ginagawang perpekto para sa mga tool sa hangin, cylinders, at kagamitan sa automation.
Magagamit sa iba't ibang uri tulad ng tuwid, siko, tee, at bulkhead, na may iba't ibang laki ng thread upang umangkop sa isang malawak na hanay ng mga aplikasyon.
|
Pag -order ng code |
|||
|
Pu |
8 |
- |
01 |
|
Modelo |
Laki ng tubo (sukatan) |
|
Laki ng tubo (sukatan) |
|
PU Series Fitting |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Fluid |
Air/Water (Kondisyon)/Vacuum |
|
Operating pressure |
0-1.0Mpa |
|
Presyon ng vacuum |
-100kpa (10 torr) |
|
Temperatura ng pagpapatakbo |
-10-60 ℃ |
|
Materyal |
Nylon (PA), Polyurethane (PU) |
|

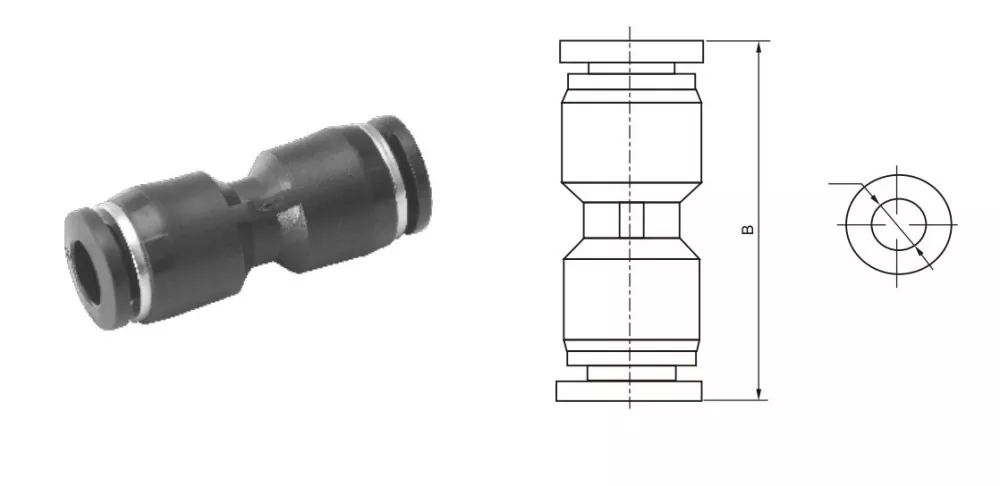

Inch tube fitting |
Metric Tube Fitting |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Karaniwang sanggunian ng conversion ng laki ng thread |
||
|
Laki ng imperyal |
Tinatayang Metric (mm) |
Formula ng conversion |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
Ang pagkakaiba sa pagitan ng mga fittings ng PU at PG fittings?
Kinokonekta ng PU ang parehong hose ng hangin sa magkabilang panig, ikinonekta ng PG ang hose ng hangin na may iba't ibang mga diametro sa magkabilang panig
