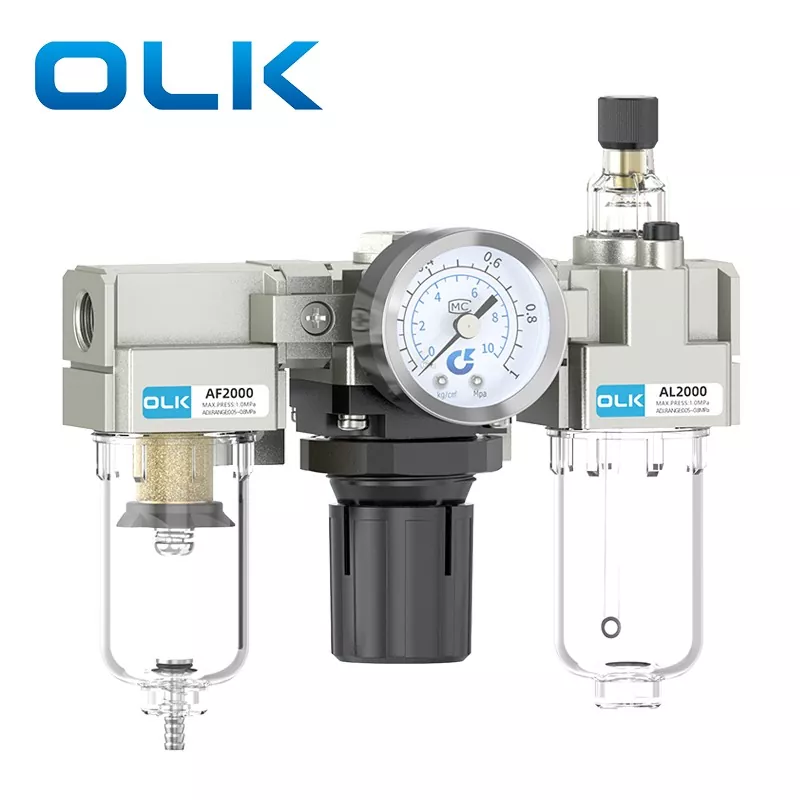

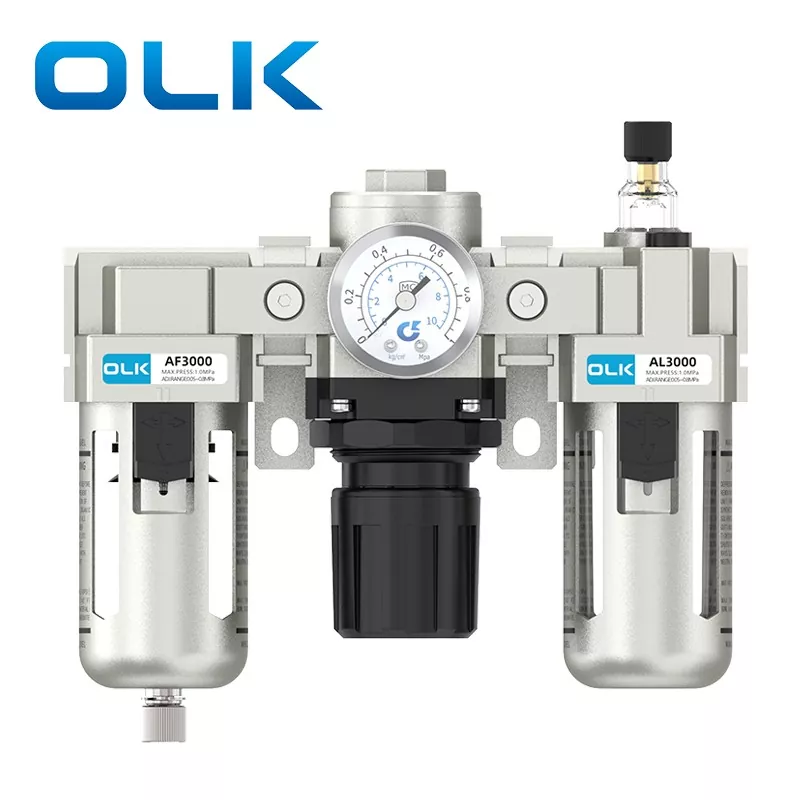

SMC Type AC FRL Unit

Ang SMC Type AC FRL Unit (Filter-Regulator-Lubricator) ay isang pneumatic fundamental component na nagsasama ng air source filtration, pagbabawas ng presyon at regulasyon, at paggamot sa pagpapadulas. Nagbibigay ito ng malinis, matatag, at lubricated na naka-compress na hangin para sa mga pneumatic system, sa gayon ay nagpapahaba ng habang-buhay ng mga bahagi ng pneumatic at nagpapahusay sa katatagan ng system. Ang OLK AC Series FRL Unit ay nagsisilbing mahalagang "tagapag-alaga" ng mga modernong pneumatic system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Tampok at Disenyo ng SMC Type AC FRL Unit:

Self-Locking Adjustment: Nagtatampok ng pressure self-locking mechanism. Kapag naitakda na ang nais na presyon, itulak lang ang knob pababa upang i-lock ito. Pinipigilan nitong magbago ang nakatakdang presyon dahil sa panlabas na panginginig ng boses o hindi sinasadyang pagkakadikit.

Versatile Drainage: Magagamit sa parehong mga opsyon sa Manual Drain at Auto Drain upang umangkop sa iba't ibang kondisyon ng operating. Ang transparent na mangkok ay nagbibigay-daan para sa madaling pagsubaybay sa mga antas ng tubig.

High-Precision Gauge: Nilagyan ng high-precision pressure gauge para sa malinaw, tumpak na pagbabasa at real-time na pagsubaybay sa presyon ng system.

Abiso ng SMC Type AC FRL Unit:

Suriin ang Direksyon ng Daloy: Paki-verify ang direksyon ng daloy ng hangin bago i-install! May mga marka ng direksyon ng daloy (Mga Arrow o IN/OUT) sa tuktok ng katawan ng balbula. Mahigpit na sundin ang mga tagapagpahiwatig na ito para sa pag-install. Ang pag-install nang baligtad ay magdudulot ng malfunction o leakage.

Regular na Pagpapanatili: Regular na suriin ang antas ng tubig sa mangkok at patuyuin ito kung gumagamit ng manu-manong uri ng drain. I-refill ang lubricator oil kapag mababa (inirerekumenda ang ISO VG32 Turbine Oil).

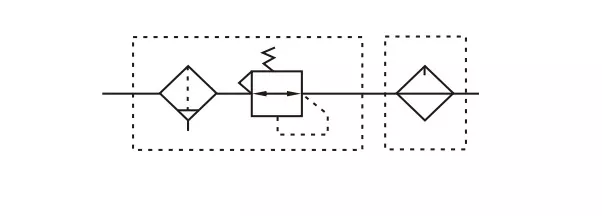

SMC Type AC FRL Unit Symbol:

Code ng pag-order
AC	2000	-	02	-	D
Code ng serye	Laki ng shell		Laki ng port:		Paraan ng Drain
AC：SMC Type AC FRL Unit	1000		M5:M5		Blangko:Manu-manong Drain
	2000		02:1/4		A: Differential Pressure Drain
	3000		03:3/8		D: Auto drain
	4000		04:1/2
	5000		06:3/4
			10:1

Presyon ng patunay	1.5 Mpa(15.3kgf/cm³)
Max. Presyon sa pagtatrabaho	1.0Mpa(10.2kgf/cm³)
Kapaligiran at temperatura ng likido	5-60 ℃
I-filter ang siwang	5μm
Langis	ISOVG32
Mga materyales sa tasa	PC
Cup hood	AC1000-2000(WALANG) AC3000-5000 (MAY)
Saklaw ng pagsasaayos ng presyon	AC1000:0.05-0.7 Mpa (0.51-7.1 kgf/cm³） AC2000-5000:0.05-0.085 Mpa(0.51-8.7 kgf/cm³）

Pressure gauge orifice series

	2000 serye	3000 serye	4000 serye	5000 serye
AW	1/8		1/4
AC	1/8		1/4
BR	1/4			-
BFC	1/4			-

Mga hakbang sa pag-install para sa SMC Type AC FRL Unit:

Una, i-install ang mga joints na may balot na PTFE tape at ang pressure gauge

2. Sundin ang direksyon ng arrow: ang kaliwang bahagi ay ang air intake, at ang kanang bahagi ay ang air outlet

3. Ikonekta ang mga air tube sa kani-kanilang mga kabit sa magkabilang dulo

4. Iangat ang pressure adjustment nut pataas at paikutin ito upang ayusin ang pressure; ang pag-ikot ng pakanan ay nagpapataas ng daloy ng hangin, habang ang pag-ikot ng pakaliwa ay nagpapababa ng daloy ng hangin

5. I-adjust sa gustong air pressure, pagkatapos ay pindutin ang adjusting nut pababa upang i-lock ang hangin

6. Kung kailangan ng gasolina, paluwagin ang turnilyo sa oiler

7. Ibuhos ang pneumatic maintenance oil o turbine oil sa oil inlet (tiyaking ang pneumatic oil ay hindi lalampas sa oil level line na nakasaad sa cup)

8. Pagkatapos mapuno ang pneumatic oil, higpitan ang nut gamit ang Allen wrench

9. Ayusin ang supply ng langis sa pamamagitan ng pag-ikot: clockwise ay nagpapataas ng daloy ng langis, counterclockwise na binabawasan ito

Uri ng Drain	Prinsipyo sa Paggawa	Kapaligiran ng Application	Mga kalamangan	Mga disadvantages
Manual Drain	Ang tubig na naipon sa mangkok ng filter ay pinalalabas sa pamamagitan ng manu-manong pag-ikot o pagpindot sa balbula ng alisan ng tubig sa mga regular na pagitan. Kung ang drainage ay kumpleto ay nakasalalay sa manu-manong operasyon.	Mga simpleng system o application na may madalang na kinakailangan sa pagpapatuyo.	Simpleng istraktura, mababang rate ng pagkabigo, walang kinakailangang karagdagang pagpapanatili.	Umaasa sa manu-manong operasyon; madaling kalimutan ang pagpapatuyo. Ang labis na pag-iipon ng tubig ay maaaring makaapekto sa pagganap ng pagsasala.
Differential Pressure Drain	Ginagamit ang pagkakaiba sa presyon bago at pagkatapos ng filter. Kapag ang condensate accumulation ay tumaas at ang pressure differential ay umabot sa isang preset na halaga, ang drain ay awtomatikong bubukas. Muli itong magsasara sa sandaling bumalik sa normal ang pagkakaiba ng presyon. Gumagana lamang kapag may presyon at daloy ng hangin.	Mga kapaligiran na may matatag na suplay ng hangin at simpleng mga kondisyon sa pagpapatakbo, kung saan ang manu-manong operasyon ay hindi maginhawa.	Walang kinakailangang supply ng kuryente. Awtomatikong pagpapatuyo, mas maaasahan kaysa sa manu-manong pagpapatuyo.	Nangangailangan ng matatag na presyon ng hangin. Limitado ang performance ng drainage sa mahabang pagsara o kapag walang pressure differential.
Awtomatikong Drain	Gumagamit ng float mechanism o timer. Kapag ang condensate ay umabot sa isang tiyak na antas, ang alisan ng tubig ay awtomatikong bubukas	Mga automated na linya at sistema ng produksyon na may mataas na kinakailangan sa kalidad ng naka-compress na hangin.	Pinaka napapanahon at matatag na pagganap ng pagpapatuyo.	Medyo mas mataas na gastos.

Mga AFQ:

Bakit tinawag itong AC FRL?

AF (Air Filter) + AR (Pressure Regulating Valve) + AL (Oil Mist Lubricator) = AC Triple Unit

Inirerekomendang paraan ng koneksyon

Air compressor -- Air source processor -- Control component -- Actuator

Ano ang dapat kong gawin kung madalas na madaling masira ang plastic cup protective cover?

Ang ilang mga customer ay madalas na natagpuan na ang mga plastik na tasa ay pumutok hindi dahil sa presyon ngunit dahil sa materyal. Ang mga plastic cup ay hindi lumalaban sa ilang partikular na kapaligiran, na ginagawang mas mahusay na alternatibo ang mga metal cup sa mga partikular na kondisyon

Paano pahabain ang buhay ng serbisyo ng mga solenoid valve cylinders?

Maaaring alisin ng paggamit ng filter ang moisture at impurities mula sa hangin, na epektibong binabawasan ang friction damage sa mga piston at sealing ring. Ang isang lubricator ay maaaring gamitin upang magdagdag ng langis ng turbine, na pagkatapos ay dinadala ng hangin upang lubricate ang cylinder piston at sealing ring. Maaaring ayusin ng pressure regulator ang intake air pressure, higit pang pagpapabuti ng kahusayan sa trabaho

Anong materyal ang ginawa ng elemento ng filter para sa OLK?

Gumagamit ang OLK ng mga elemento ng tansong filter na may katumpakan ng pagsasala na 25μm, habang ang mga ordinaryong elemento ng filter ng fiber ay may katumpakan na 5μm lamang. Ang mga elemento ng high-precision na filter ay maaaring epektibong mag-alis ng mga impurities at moisture mula sa gas, na tinitiyak na ang output ng hangin ay tuyo at walang mga kontaminant
